در شبکه‌های کوچک، Static Route می‌تواند راهکاری ساده باشد. اما با افزایش VLANها و مسیرها، مدیریت دستی Routeها دشوار می‌شود. به همین دلیل، هنگام طراحی شبکه یا خرید سوئیچ سیسکو برای زیرساخت‌های سازمانی، توجه به قابلیت‌های Layer 3 و پشتیبانی از پروتکل‌های مسیریابی پویا اهمیت زیادی دارد.
یکی از پروتکل‌های رایج Dynamic Routing در شبکه‌های سازمانی، OSPF یا Open Shortest Path First است. سوئیچ‌های Layer 3 سیسکو، در صورت پشتیبانی مدل و Software Image مورد استفاده، می‌توانند مانند یک Router در OSPF شرکت کنند و اطلاعات Routing را به‌صورت پویا با سایر تجهیزات مبادله کنند.
در این آموزش، OSPF را روی سه سوئیچ لایه 3 سیسکو راه‌اندازی می‌کنیم. ابتدا قابلیت Routing را فعال می‌کنیم، پورت‌های بین سوئیچ‌ها را به Routed Port تبدیل می‌کنیم، برای شبکه‌های کاربران SVI می‌سازیم و سپس OSPF را در Area 0 فعال می‌کنیم. بعد از راه‌اندازی، با دستورهای مهمی مانند show ip ospf neighbor و show ip route ospf بررسی می‌کنیم که Neighborها تشکیل شده‌اند و Routeهای مورد انتظار در Routing Table قرار گرفته‌اند. در ادامه نیز سراغ Troubleshooting وضعیت‌هایی مانند Init، 2-Way و ExStart می‌رویم.

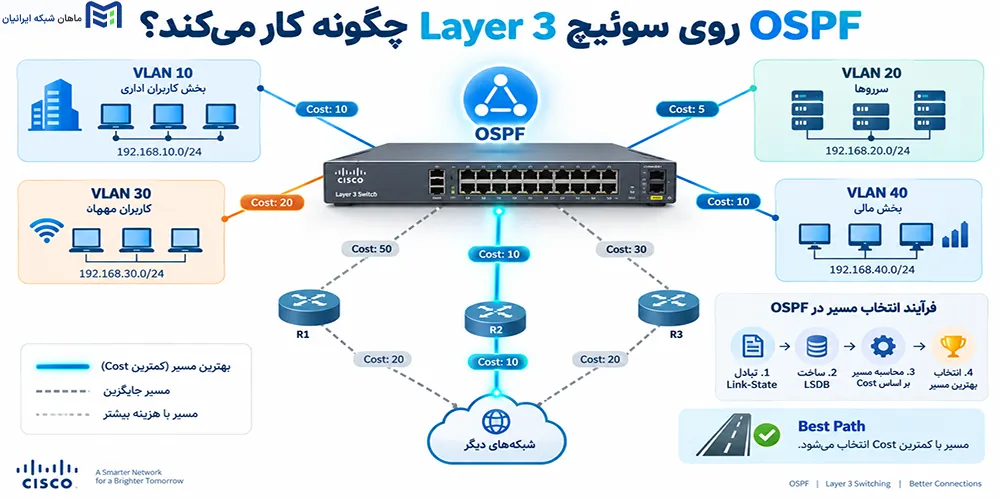

OSPF چیست و روی سوئیچ Layer 3 چه کاربردی دارد؟
OSPF یک پروتکل Dynamic Routing از نوع Link-State است که برای تبادل اطلاعات Routing میان تجهیزات شبکه استفاده می‌شود. تجهیزات شرکت‌کننده در OSPF اطلاعات توپولوژی را با یکدیگر مبادله می‌کنند و بر اساس Cost، مسیر مناسب برای رسیدن به شبکه‌های مقصد را محاسبه می‌کنند.
OSPF یک IGP برای Routing داخل یک سازمان یا Autonomous System است. مسیرها به‌صورت پویا میان تجهیزات مبادله می‌شوند و با تغییر توپولوژی، اطلاعات Routing می‌تواند به‌روزرسانی شود.
سوئیچ Layer 3 چگونه در OSPF نقش Router را ایفا می‌کند؟
یک Layer 3 Switch علاوه بر قابلیت‌های Switching می‌تواند وظایف Routing را نیز انجام دهد. برای استفاده از OSPF، قابلیت IP Routing باید فعال باشد و Interfaceهای موردنظر نیز در لایه سوم فعالیت کنند.
در این سناریو:
● Routed Port برای لینک Layer 3
● SVI برای Gateway VLAN
interface GigabitEthernet1/0/1
no switchport
ip address 10.0.12.1 255.255.255.252
no shutdown
interface Vlan10
ip address 192.168.10.1 255.255.255.0

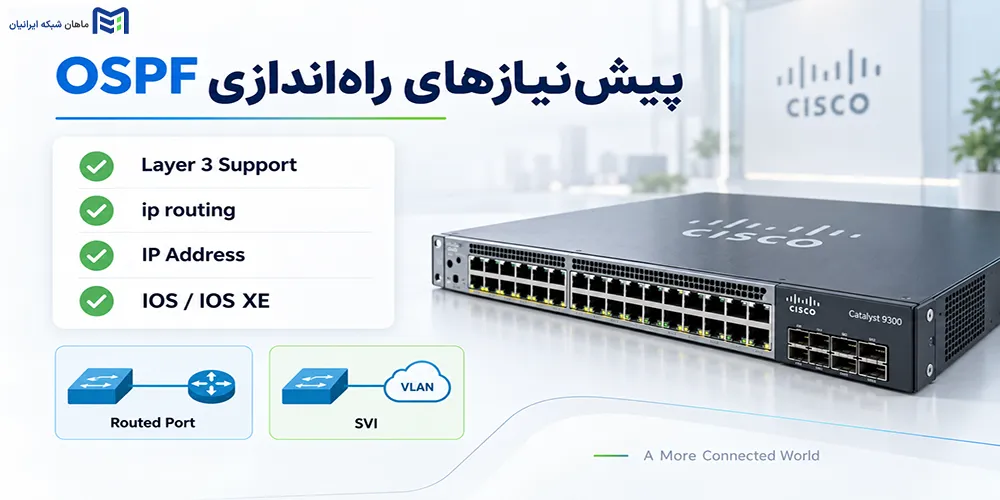

no shutdownپیش‌نیازهای راه‌اندازی OSPF روی سوئیچ Cisco
قبل از اجرای router ospf باید دو موضوع را بررسی کنید: آیا دستگاه از قابلیت موردنیاز پشتیبانی می‌کند و آیا Interfaceهای آن برای Routing آماده‌اند؟
بررسی پشتیبانی سوئیچ و IOS/IOS XE
نباید فرض کرد تمام سوئیچ‌های Cisco از یک مجموعه قابلیت Routing پشتیبانی می‌کنند. مدل دستگاه، Software Image و در برخی خانواده‌های Catalyst سطح License می‌تواند روی قابلیت‌های Dynamic Routing اثر بگذارد.
بنابراین قبل از Configuration، مدل دقیق سوئیچ و نسخه IOS/IOS XE را بررسی کنید.
فعال کردن IP Routing
در سوئیچ‌هایی که Routing به‌صورت پیش‌فرض فعال نیست:
ip routingاین دستور امکان Routing بین Interfaceهای Layer 3 را فعال می‌کند.
Routed Port یا SVI؟
برای لینک مستقیم میان دو سوئیچ یا سوئیچ و Router، Routed Port مناسب است:
interface GigabitEthernet1/0/1
no switchportبرای Gateway یک VLAN از SVI استفاده می‌کنیم:
interface Vlan10در این آموزش، لینک‌های Transit بین SW1، SW2 و SW3 Routed Port و شبکه‌های کاربران SVI هستند.

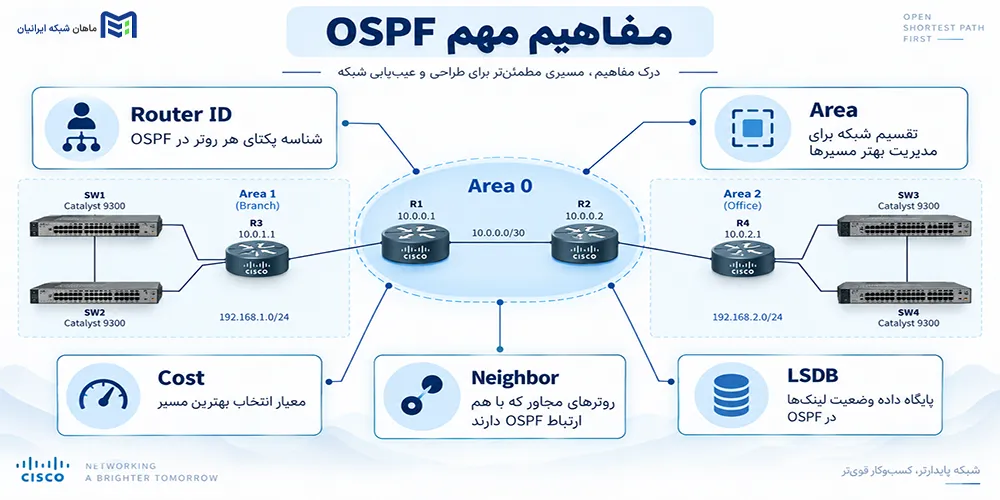

مفاهیم مهم OSPF قبل از Configuration
OSPF Process ID چیست؟
با دستور زیر یک OSPF Process ایجاد می‌کنیم:
router ospf 1عدد 1 شناسه Process روی همان دستگاه است. Process ID در Cisco محلی است و لازم نیست روی دو Neighbor یکسان باشد. بنابراین Processهای متفاوت نیز می‌توانند با هم OSPF Adjacency تشکیل دهند.
Area 0 چیست؟
OSPF می‌تواند به چند Area تقسیم شود. Area 0 یا Backbone Area هسته طراحی OSPF است. در این مقاله تمام تجهیزات در Area 0 قرار دارند، بنابراین سناریو Single-Area است.
Router ID چیست؟
Router ID شناسه‌ای ۳۲ بیتی برای شناسایی دستگاه در OSPF است. در این سناریو آن را به‌صورت مشخص تنظیم می‌کنیم:
SW1 = 1.1.1.1
SW2 = 2.2.2.2
SW3 = 3.3.3.3
Router ID باید در OSPF Domain یکتا باشد.
Wildcard Mask چیست؟
در روش network از Wildcard Mask استفاده می‌شود:
| Prefix | Subnet Mask | Wildcard |
|---|---|---|
| /24 | 255.255.255.0 | 0.0.0.255 |
| /30 | 255.255.255.252 | 0.0.0.3 |
| /32 | 255.255.255.255 | 0.0.0.0 |
مثلاً Network لینک 10.0.12.0/30 به شکل زیر وارد OSPF می‌شود:
network 10.0.12.0 0.0.0.3 area 0OSPF Cost چیست؟
OSPF برای مقایسه مسیرهای مختلف از Cost استفاده می‌کند. اگر چند مسیر برای یک مقصد وجود داشته باشد، معمولاً مسیری با مجموع Cost کمتر ترجیح داده می‌شود.
Hello و Dead Timer چیست؟
OSPF برای کشف و نگهداری Neighborها از Hello Packet استفاده می‌کند. در بسیاری از Ethernet Networkهای Cisco، مقدار معمول پیش‌فرض Hello برابر ۱۰ ثانیه و Dead Interval برابر ۴۰ ثانیه است، اما این مقادیر می‌توانند با توجه به Network Type و Configuration متفاوت باشند. پارامترهای لازم بین دو طرف Link باید سازگار باشند.

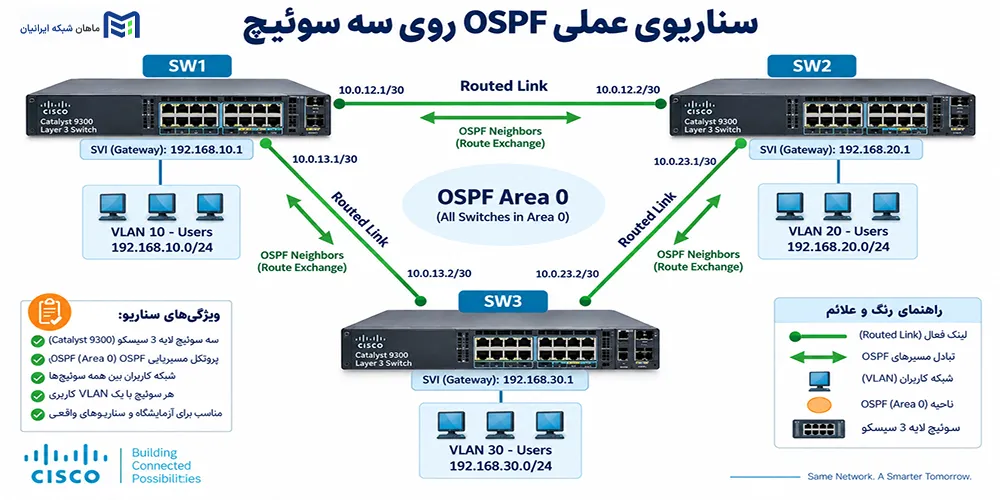

سناریوی عملی OSPF روی سه سوئیچ Layer 3 سیسکو
در این سناریو سه سوئیچ داریم:
● SW1
● SW2
● SW3
SW1 شبکه کاربران سمت اول و SW3 شبکه کاربران سمت دوم را دارد و SW2 بین آن‌ها قرار گرفته است. هدف این است که SW1 بتواند Network سمت SW3 را از طریق OSPF یاد بگیرد و ارتباط بین دو LAN برقرار شود.
تمام تجهیزات در Area 0 قرار دارند.
IP Plan سناریو
| Device | Interface | IP Address | کاربرد |
|---|---|---|---|
| SW1 | VLAN 10 | 192.168.10.1/24 | Gateway کاربران |
| SW1 | Gi1/0/1 | 10.0.12.1/30 | اتصال به SW2 |
| SW2 | Gi1/0/1 | 10.0.12.2/30 | اتصال به SW1 |
| SW2 | Gi1/0/2 | 10.0.23.1/30 | اتصال به SW3 |
| SW3 | Gi1/0/1 | 10.0.23.2/30 | اتصال به SW2 |
| SW3 | VLAN 30 | 192.168.30.1/24 | Gateway مقصد |
Router IDها:
SW1 = 1.1.1.1
SW2 = 2.2.2.2
SW3 = 3.3.3.3
مرحله اول: آماده‌سازی Interfaceهای Layer 3
ابتدا IP Routing را روی هر سه سوئیچ فعال می‌کنیم.
SW1
ip routing
interface GigabitEthernet1/0/1
no switchport
ip address 10.0.12.1 255.255.255.252
no shutdown
interface Vlan10
ip address 192.168.10.1 255.255.255.0
no shutdownSW2
ip routing
interface GigabitEthernet1/0/1
no switchport
ip address 10.0.12.2 255.255.255.252
no shutdown
interface GigabitEthernet1/0/2
no switchport
ip address 10.0.23.1 255.255.255.252
no shutdownSW3
ip routing
interface GigabitEthernet1/0/1
no switchport
ip address 10.0.23.2 255.255.255.252
no shutdown
interface Vlan30
ip address 192.168.30.1 255.255.255.0
no shutdownدر این مرحله هنوز OSPF فعال نشده است. ابتدا باید ارتباط IP بین سوئیچ‌های مجاور را بررسی کنیم:
ping 10.0.12.2روی SW2 نیز:
ping 10.0.23.2اگر این Pingها موفق نیستند، مشکل هنوز OSPF نیست. ابتدا Interface، IP Address، Layer 2 و وضعیت لینک را بررسی کنید.
مرحله دوم: کانفیگ OSPF روی SW1
ابتدا Process و Router ID را تنظیم می‌کنیم:
router ospf 1
router-id 1.1.1.1سپس Networkهای SW1 را وارد Area 0 می‌کنیم:
network 10.0.12.0 0.0.0.3 area 0
network 192.168.10.0 0.0.0.255 area 0مرحله سوم: کانفیگ OSPF روی SW2
router ospf 1
router-id 2.2.2.2
network 10.0.12.0 0.0.0.3 area 0
network 10.0.23.0 0.0.0.3 area 0حالا وضعیت Neighbor را بررسی کنید:
show ip ospf neighborدر این مرحله باید Neighbor مربوط به SW1 را مشاهده کنیم. اگر State به FULL برسد، Adjacency میان دو دستگاه کامل شده است.
محصول پیشنهادی جهت خرید سوئیچ سیسکو
مرحله چهارم: کانفیگ OSPF روی SW3
router ospf 1
router-id 3.3.3.3
network 10.0.23.0 0.0.0.3 area 0
network 192.168.30.0 0.0.0.255 area 0در پایان باید دو Adjacency داشته باشیم:
SW1 ↔ SW2
SW2 ↔ SW3
و Networkهای دو سمت از طریق OSPF Advertise شوند.
برای تست نهایی:
ping 192.168.30.1فعال کردن OSPF مستقیماً روی Interface
روش network تنها راه فعال کردن OSPF نیست. می‌توان OSPF را مستقیماً روی Interface فعال کرد:
interface GigabitEthernet1/0/1
ip ospf 1 area 0دو روش را می‌توان این‌طور مقایسه کرد:
| روش | ویژگی |
|---|---|
| network | روش رایج و کلاسیک Configuration |
| ip ospf 1 area 0 | مشخص‌کردن مستقیم Interface |
هر دو روش معتبر هستند. روش Interface-Based دقیقاً نشان می‌دهد کدام Interface عضو OSPF است.
Passive Interface در OSPF چیست؟
فرض کنید VLAN 10 شبکه کاربران است. لازم نیست روی آن OSPF Neighbor تشکیل شود، اما Network مربوط به آن باید توسط OSPF Advertise شود.
برای این کار:
router ospf 1
passive-interface default
no passive-interface GigabitEthernet1/0/1با این Configuration، Interfaceها به‌صورت پیش‌فرض Passive می‌شوند و فقط لینک‌های Transit برای تشکیل Adjacency فعال می‌مانند.
Passive شدن Interface به معنی حذف Network از OSPF نیست. Network همچنان می‌تواند Advertise شود، اما از آن Interface Hello ارسال و Adjacency تشکیل نمی‌شود.
قاعده ساده:
User VLAN → Passive
Transit Link → Active

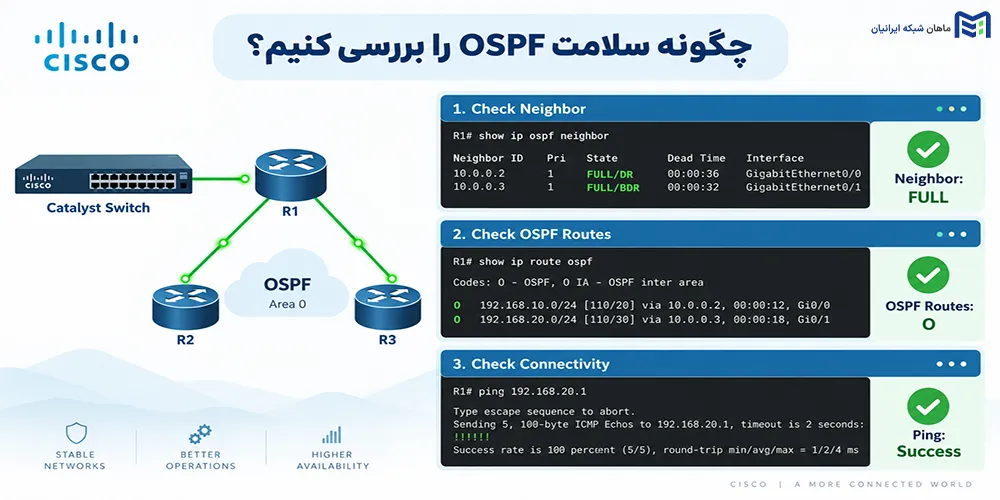

چگونه بفهمیم OSPF درست کار می‌کند؟
بعد از Configuration سه مورد را بررسی کنید: Process، Neighbor و Route.
بررسی OSPF Process
show ip ospfاین دستور اطلاعاتی مانند Process ID، Router ID و Area را نمایش می‌دهد.
بررسی OSPF Neighbor
show ip ospf neighborموارد مهم خروجی:
● Neighbor ID
● State
● Dead Time
● Address
● Interface
در سناریوی سالم، SW1 باید SW2 و SW2 باید SW1 و SW3 را مشاهده کند.
بررسی Interface
show ip ospf interface
show ip ospf interface briefاین دستورات برای بررسی Area، Cost، Network Type و Timerها کاربرد دارند.
مشاهده Routeهای OSPF
show ip route ospfRouteهای OSPF معمولاً با حرف O نمایش داده می‌شوند. اگر 192.168.30.0/24 روی SW1 دیده شود، این Network از طریق OSPF یاد گرفته شده است.
بررسی OSPF Database
show ip ospf databaseاگر Neighbor تشکیل شده اما Route موردنظر دیده نمی‌شود، بررسی LSDB کمک می‌کند بفهمیم اطلاعات مربوط به Network مقصد وارد OSPF شده است یا خیر.
تست نهایی
ping 192.168.30.1

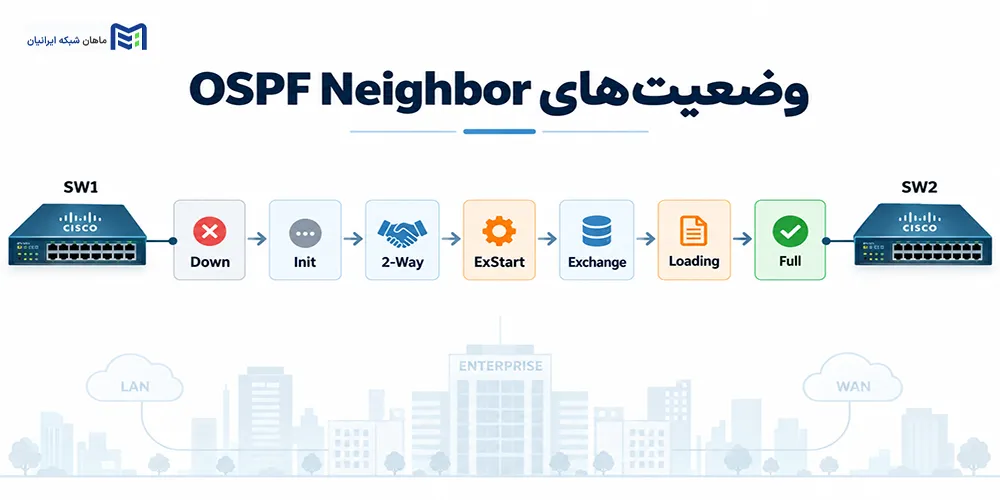

traceroute 192.168.30.1وضعیت‌های OSPF Neighbor از Down تا Full
ترتیب کلی Stateها:
Down → Init → 2-Way → ExStart → Exchange → Loading → Full
| State | مفهوم |
|---|---|
| Down | Hello دریافت نمی‌شود |
| Init | Hello دریافت شده اما ارتباط دوطرفه کامل نشده |
| 2-Way | ارتباط دوطرفه Hello برقرار شده |
| ExStart | آغاز Database Exchange |
| Exchange | تبادل Database Description |
| Loading | دریافت اطلاعات موردنیاز LSDB |
| Full | Adjacency کامل شده |
آیا 2-Way همیشه نشانه مشکل است؟
خیر. در Ethernet Broadcast Network، همه Routerها الزاماً با یکدیگر Full نمی‌شوند. OSPF از DR و BDR استفاده می‌کند و بعضی Routerهای DROTHER ممکن است با یکدیگر در 2-Way باقی بمانند.
بنابراین Full نبودن به‌تنهایی نشانه خرابی نیست. ابتدا Network Type و نقش DR، BDR و DROTHER را بررسی کنید.

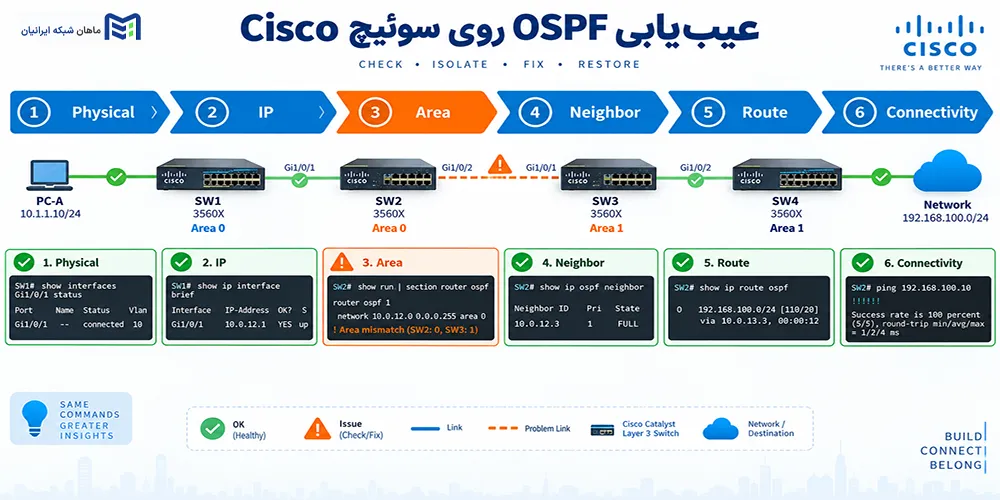

آموزش عیب‌یابی OSPF روی سوئیچ Cisco
قاعده اصلی این است که از پایین‌ترین لایه شروع کنیم:
Interface
↓
IP Reachability
↓
OSPF Process
↓
Area
↓
Router ID
↓
Timers / Network Type
↓
Authentication / MTU
↓
Routing Table
اگر Interface یا IP Connectivity مشکل داشته باشد، تغییر Router ID یا Timer نتیجه‌ای ندارد.
OSPF Neighbor تشکیل نمی‌شود؛ از کجا شروع کنیم؟
۱. Interface Up/Up است؟
show interfaceاگر Interface Down است، ابتدا مشکل لینک را حل کنید.
۲. IPها در Subnet صحیح هستند؟
برای مثال:
SW1 = 10.0.12.1/30
SW2 = 10.0.12.2/30
این دو IP باید در یک Subnet باشند.
۳. Ping مستقیم انجام می‌شود؟
ping 10.0.12.2۴. OSPF روی Interface فعال است؟
show ip ospf interface۵. Area سازگار است؟
دو طرف Link باید در Area مورد انتظار قرار داشته باشند.
۶. Router ID تکراری نیست؟
Duplicate Router ID می‌تواند مانع عملکرد صحیح OSPF شود.
۷. Hello و Dead Timer سازگار هستند؟
اختلاف Timerها می‌تواند مانع تشکیل Adjacency شود.
۸. Network Type سازگار است؟
Network Type نیز یکی از پارامترهای مهم تشکیل Neighbor است.
۹. Authentication یکسان است؟
در صورت فعال بودن Authentication، Configuration دو طرف باید سازگار باشد.
۱۰. ACL یا مشکل Layer 2 وجود ندارد؟
اگر Hello Packetها به مقصد نمی‌رسند، ACL یا مشکل Layer 2 نیز باید بررسی شود.
محصول پیشنهادی جهت خرید سوئیچ سیسکو
Neighbor در حالت Init باقی مانده است
Init معمولاً یعنی Hello دریافت شده، اما ارتباط دوطرفه کامل نشده است.
موارد مهم برای بررسی:
● ارتباط یک‌طرفه
● ACL
● Multicast
● Interface
● Network Type
● Configuration دستگاه مقابل
Init یک علت واحد ندارد؛ بنابراین بر اساس State و شواهد موجود جلو بروید.
Neighbor در حالت 2-Way باقی مانده است
ابتدا مشخص کنید Network Broadcast است یا خیر. اگر دو دستگاه DROTHER باشند، 2-Way می‌تواند طبیعی باشد.
اگر طراحی شما نیازمند Full Adjacency است، Network Type و سایر پارامترهای Neighbor را بررسی کنید.
OSPF در ExStart یا Exchange گیر کرده است
یکی از دلایل مهم این وضعیت MTU Mismatch است.
برای بررسی:
show interface
show ip ospf interfaceMTU دو سمت Link را مقایسه کنید. اگر متفاوت است، Configuration اصلی را اصلاح کنید.
آیا ip ospf mtu-ignore راه‌حل است؟
دستور زیر وجود دارد:
ip ospf mtu-ignoreاما نباید اولین راه‌حل باشد. اگر MTU واقعاً متفاوت است، ابتدا اختلاف را پیدا و اصلاح کنید.
Neighbor در Full است اما Route دریافت نمی‌کنیم
اگر:
show ip ospf neighborNeighbor را FULL نشان می‌دهد اما:
show ip route ospfRoute موردنظر را نداریم، مشکل الزاماً Adjacency نیست.
موارد زیر را بررسی کنید:
● Network مقصد وارد OSPF نشده است.
● Interface اشتباه وارد OSPF شده است.
● Route در LSDB وجود ندارد.
● Route Filtering انجام شده است.
● مسیر دیگری با Administrative Distance بهتر وجود دارد.
● Redistribution یا Summarization مشکل دارد.
برای بررسی:
show ip route
show ip route ospf
show ip ospf database
show ip protocolsFull بودن Neighbor فقط به معنی کامل‌بودن Adjacency است.
Route در جدول وجود دارد اما Ping انجام نمی‌شود
اگر Route را داریم اما Ping شکست می‌خورد، احتمال دارد مشکل دیگر OSPF نباشد.
موارد زیر را بررسی کنید:
● VLAN
● SVI
● Default Gateway Client
● ACL
● Return Route
● Interface Status
● Layer 2 Path
وجود Route فقط نشان می‌دهد دستگاه مسیر را می‌شناسد؛ برای برقراری ارتباط End-to-End همه بخش‌های مسیر باید سالم باشند.
Neighbor مدام Up و Down می‌شود
در صورت Flapping این موارد را بررسی کنید:
● Physical Link
● CRC و Interface Error
● Packet Loss
● Interface Flap
● CPU
● Hello/Dead Timer
● MTU
● ناپایداری شبکه
جدول عیب‌یابی سریع OSPF
| مشکل | احتمال اولیه | اولین بررسی |
|---|---|---|
| Neighbor دیده نمی‌شود | OSPF یا Area اشتباه | show ip ospf interface |
| Init | ارتباط یک‌طرفه | Interface / ACL |
| 2-Way | ممکن است طبیعی باشد | DR/BDR و Network Type |
| ExStart/Exchange | MTU Mismatch | show interface |
| Flapping | Link، Timer یا CPU | Interface و Timer |
| Full ولی بدون Route | Network Advertise نشده | show ip ospf database |
| Route هست ولی Ping نیست | مشکل خارج از OSPF | VLAN / ACL / Return Path |

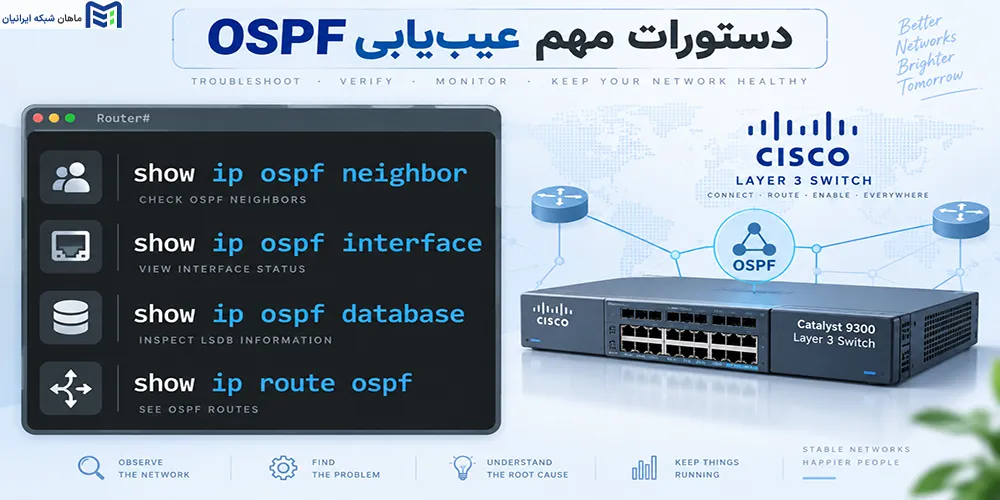

مهم‌ترین دستورات OSPF برای Troubleshooting
| Command | کاربرد |
|---|---|
| show ip ospf | Process و Router ID |
| show ip ospf neighbor | Neighbor و Adjacency |
| show ip ospf interface | Area، Timer، Cost و Network Type |
| show ip ospf interface brief | نمای خلاصه Interfaceها |
| show ip ospf database | LSDB |
| show ip route ospf | Routeهای OSPF |
| show ip protocols | تنظیمات Routing |
| show interface | Status، MTU و Error |
| ping / traceroute | تست Connectivity |
اشتباهات رایج هنگام Configuration OSPF
خطاهای رایج عبارت‌اند از:
● فراموش‌کردن ip routing
● باقی‌ماندن Transit Port در حالت Switchport
● IP Address یا Wildcard Mask اشتباه
● Area اشتباه
● Duplicate Router ID
● Passive کردن Transit Interface
● Timer یا Network Type ناسازگار
● MTU متفاوت
● Authentication ناهماهنگ
● Advertise نکردن LAN
همچنین نباید تمام مشکلات Connectivity را به OSPF نسبت داد. ممکن است مشکل اصلی VLAN، SVI، Gateway یا Layer 2 باشد.
بهترین روش‌ها برای طراحی OSPF
طراحی صحیح OSPF نقش مهمی در پایداری، سرعت همگرایی، مقیاس‌پذیری و مدیریت ساده‌تر شبکه دارد. انتخاب درست ساختار Areaها، تعیین مناسب Router ID، کنترل مسیرها، طراحی اصولی Backbone Area و توجه به Redundancy می‌تواند از بروز بسیاری از مشکلات رایج در شبکه‌های بزرگ جلوگیری کند. هرچه معماری OSPF از ابتدا با منطق مشخص و استانداردهای فنی طراحی شود، توسعه و عیب‌یابی شبکه نیز ساده‌تر خواهد بود. در ادامه، مهم‌ترین روش‌ها و Best Practiceهای طراحی OSPF را بررسی می‌کنیم.
Router ID مشخص و پایدار انتخاب کنید
Router ID را به‌صورت هدفمند و یکتا تعیین کنید.
Interfaceهای کاربران را Passive کنید
در Interfaceهایی که Neighbor ندارند، Passive Interface باعث می‌شود بدون تشکیل Adjacency، Network همچنان Advertise شود.
Areaها را از ابتدا طراحی کنید
در شبکه کوچک، Single-Area OSPF ساده است. در شبکه بزرگ‌تر می‌توان Multi-Area را بررسی کرد.
Authentication را در شبکه‌های حساس در نظر بگیرید
در محیط‌های حساس می‌توان Authentication را نیز در طراحی OSPF لحاظ کرد.
از لایه پایین به بالا Troubleshoot کنید
ترتیب منطقی:
Physical → Layer 2 → Layer 3 → OSPF
Reset کردن OSPF Process یا تغییر Timer نباید اولین واکنش باشد.
Multi-Area OSPF چه زمانی مطرح می‌شود؟
سناریوی این مقاله Single-Area و مبتنی بر Area 0 است. در شبکه‌های بزرگ‌تر تقسیم OSPF Domain به چند Area می‌تواند برای طراحی و مدیریت بهتر مناسب باشد.
در این طراحی مفاهیمی مانند Area 0، ABR، Internal Router و ASBR مطرح می‌شوند. جزئیات LSA Typeها و طراحی Multi-Area بهتر است در یک مقاله مستقل بررسی شود.
OSPFv2 و OSPFv3 چه تفاوتی دارند؟
OSPFv2 نسخه کلاسیک OSPF برای شبکه‌های IPv4 است، درحالی‌که OSPFv3 در اصل برای پشتیبانی از IPv6 توسعه داده شد. مهم‌ترین تفاوت عملی آن‌ها در نحوه مدیریت آدرس‌ها و برقراری همسایگی است؛ OSPFv3 برای ارتباط بین روترهای همسایه از آدرس‌های Link-Local IPv6 استفاده می‌کند و وابستگی کمتری به آدرس‌های شبکه داخل پیام‌های OSPF دارد. با این حال، مفاهیم اصلی مانند Area، Router ID، DR/BDR، Cost و الگوریتم SPF در هر دو نسخه تقریباً یکسان باقی مانده‌اند.
| ویژگی | OSPFv2 | OSPFv3 |
|---|---|---|
| کاربرد اصلی | مسیریابی IPv4 | طراحی‌شده برای IPv6 |
| RFC اصلی | RFC 2328 | RFC 5340 |
| نحوه شناسایی همسایه‌ها | بر اساس آدرس IPv4 | با استفاده از Link-Local IPv6 |
| آدرس Multicast | 224.0.0.5 و 224.0.0.6 | FF02::5 و FF02::6 |
| محل فعال‌سازی در Cisco | معمولاً با دستور network در Router OSPF | معمولاً مستقیماً روی Interface |
| Authentication | در خود OSPFv2 پشتیبانی می‌شود | در طراحی اولیه متکی بر قابلیت‌های امنیتی IPv6/IPsec؛ در پیاده‌سازی‌های جدید روش‌های دیگری نیز وجود دارد |
| ساختار LSA | متناسب با IPv4 | ساختار بهینه‌تر و مستقل‌تر از آدرس IP |
| Router ID | مقدار 32 بیتی شبیه IPv4 | همچنان 32 بیتی و مشابه IPv4 است |
| پشتیبانی از IPv6 | به‌صورت استاندارد ندارد | بله |
| پشتیبانی از IPv4 | بله | با قابلیت Address Family در پیاده‌سازی‌های پشتیبانی‌شده امکان‌پذیر است |
جمع‌بندی
راه‌اندازی OSPF روی سوئیچ Layer 3 فقط با router ospf تمام نمی‌شود. ابتدا باید IP Routing فعال باشد، Interfaceهای مناسب Layer 3 باشند و IP Address صحیح داشته باشند. سپس Router ID، Area و Interfaceهای OSPF تنظیم می‌شوند.
پس از Configuration باید مسیر کامل را بررسی کرد:
IP Routing
↓
Layer 3 Interface
↓
IP Address
↓
Router ID
↓
Area
↓
Neighbor
↓
Route
↓
End-to-End Connectivity
اگر Neighbor تشکیل نشد، ابتدا Interface و IP Connectivity را بررسی کنید. اگر Neighbor FULL است اما Route وجود ندارد، LSDB و Network Advertisement را بررسی کنید. اگر Route وجود دارد اما Ping شکست می‌خورد، VLAN، ACL، Gateway و Return Path را بررسی کنید.
سوالات متداول
OSPF روی سوئیچ Layer 3 سیسکو چیست؟
OSPF یک پروتکل Dynamic Routing از نوع Link-State است که سوئیچ Layer 3 می‌تواند با استفاده از آن Networkهای متصل خود را به سایر تجهیزات معرفی کند و Routeهای موردنیاز را به‌صورت پویا یاد بگیرد.
برای اجرای OSPF به ip routing نیاز داریم؟
در سوئیچ‌هایی که IP Routing فعال نیست، ابتدا:
ip routingرا اجرا کنید و Interfaceهای مورد استفاده را به‌صورت Layer 3 تنظیم کنید.
آیا Process ID دو سوئیچ باید یکسان باشد؟
خیر. Process ID در Cisco محلی است و لازم نیست بین Neighborها یکسان باشد.
چرا OSPF Neighbor تشکیل نمی‌شود؟
دلایل رایج شامل IP یا Subnet اشتباه، Area متفاوت، OSPF غیرفعال، Router ID تکراری، Timer، Authentication، Network Type یا MTU است.
چرا Neighbor در 2-Way می‌ماند؟
در Broadcast Network، دو DROTHER ممکن است به‌دلیل DR/BDR در 2-Way باقی بمانند و این وضعیت لزوماً خطا نیست.
چرا OSPF در ExStart گیر می‌کند؟
یکی از دلایل مهم، MTU Mismatch است. ابتدا MTU دو Interface را بررسی و اختلاف واقعی را اصلاح کنید.
دستور بررسی OSPF Neighbor چیست؟
show ip ospf neighborاین دستور State، Neighbor ID، Dead Time، Address و Interface را نمایش می‌دهد.
چگونه Routeهای OSPF را ببینیم؟
show ip route ospfبرای LSDB:
show ip ospf databasePassive Interface چه کاری انجام می‌دهد؟
Hello ارسال نمی‌شود و Neighbor تشکیل نمی‌شود، اما Network مربوط به Interface می‌تواند همچنان توسط OSPF Advertise شود.
آیا OSPF روی SVI قابل اجراست؟
بله. SVI یک Interface Layer 3 است و در سوئیچ‌های دارای قابلیت Routing می‌توان Network مربوط به آن را وارد OSPF کرد.
انتخاب تجهیزات مناسب، تنها به خرید یک مدل خاص محدود نمی‌شود؛ بلکه به انتخاب کانفیگی متناسب با نیاز واقعی سازمان بستگی دارد. در ماهان شبکه ایرانیان، کارشناسان فنی با بررسی تعداد کاربران، نوع نرم‌افزارهای سازمانی، نیازهای پردازشی و بودجه شما، مناسب‌ترین مدل و کانفیگ را پیشنهاد می‌دهند. اگر برای خرید سرور اچ پی یا سایر تجهیزات شبکه جهت ارتقاء زیرساخت خود به راهنمایی نیاز دارید، پیش از تصمیم‌گیری با کارشناسان ما مشورت کنید تا با اطمینان، راهکاری متناسب با نیاز امروز و توسعه آینده کسب‌وکار خود انتخاب کنید.
