SVI در سوئیچ سیسکو چیست؟ آموزش ساخت Interface VLAN و عیب‌یابی ارتباط VLANها

SVI در سوئیچ سیسکو چیست

در شبکه‌های سازمانی، VLANها وظیفه جداسازی منطقی ترافیک و کاربران را بر عهده دارند، اما برای برقراری ارتباط بین این بخش‌های ایزوله به یک رابط منطقی نیاز است. اگر می‌پرسید Switch Virtual Interface چیست، باید گفت SVI در سوئیچ سیسکو همان رابط مجازی و لایه سه‌ای است که امکان اختصاص IP به VLAN را فراهم کرده و دقیقاً مانند یک Gateway عمل می‌کند. با ساخت Interface VLAN در سیسکو، علاوه بر تسهیل مدیریت تجهیزات، قابلیت مسیریابی بین VLAN ها (Inter-VLAN Routing) نیز فعال می‌شود. در این مقاله قرار است به‌صورت عملی و قدم‌به‌قدم با نحوه پیاده‌سازی SVI، تخصیص IP و عیب‌یابی کامل این رابط مجازی در سوئیچ‌های لایه ۳ آشنا شویم.

آنچه در این مطلب می‌خوانید: پنهان

SVI در سوئیچ سیسکو چیست؟

SVI (مخفف Switch Virtual Interface) در سوئیچ سیسکو، یک رابط مجازی و منطقی در لایه ۳ شبکه است که به‌منظور اختصاص آدرس IP به VLANها، مدیریت تجهیزات و انجام مسیریابی بین شبکه‌های مجازی (Inter-VLAN Routing) استفاده می‌شود. این رابط برخلاف پورت‌های فیزیکی دستگاه، هیچ‌گونه ماهیت سخت‌افزاری نداشته و ساختار آن مستقیماً درون سیستم‌عامل IOS سیسکو تعریف می‌شود. در عمل، هر SVI به یک VLAN مشخص متصل می‌شود و دقیقاً نقش Gateway یا دروازه خروجی را برای تمامی کلاینت‌های موجود در آن شبکه ایفا می‌کند.

SVI در سوئیچ سیسکو

برای درک بهتر عملکرد این مکانیزم، تصور کنید که در محیط پیکربندی دستور interface vlan 10 را وارد کرده، یک آدرس IP به آن اختصاص می‌دهید و در نهایت با دستور no shutdown آن را فعال می‌کنید؛ در همان لحظه شبکه‌ی VLAN 10 صاحب یک Gateway مستقل می‌شود. به این ترتیب، سوئیچ قادر خواهد بود ترافیک ارسالی از کلاینت‌ها را در لایه شبکه پردازش کرده و آن را به درستی به سمت سایر شبکه‌ها هدایت کند.

SVI چه کاربردی در شبکه دارد؟

رابط مجازی SVI نقش بسیار مهمی در شبکه‌های سازمانی ایفا می‌کند و پل ارتباطی بین ساختار لایه ۲ (VLANها) و لایه ۳ (مسیریابی) در تجهیزات سیسکو محسوب می‌شود. کاربردهای اصلی این رابط را در جدول زیر مشاهده می‌کنید:

کاربرد اصلی SVIتوضیحات عملکرد
ایجاد Default GatewaySVI به‌عنوان درگاه خروجی (Gateway) پیش‌فرض برای کامپیوترها، سرورها و سایر تجهیزات داخل یک VLAN عمل می‌کند.
مسیریابی بین شبکه‌ها (Inter-VLAN Routing)در سوئیچ‌های لایه ۳، SVIها امکان مسیریابی و انتقال ترافیک بین VLANهای مختلف را به‌صورت سخت‌افزاری و بدون نیاز به روتر خارجی فراهم می‌کنند.
مدیریت از راه دور (Management)با اختصاص IP به یک SVI مشخص (معمولاً Management VLAN)، مدیر شبکه می‌تواند از طریق پروتکل‌هایی مانند SSH به تنظیمات سوئیچ دسترسی پیدا کند.
ارتباط با روترها و فایروال‌هامی‌توان از SVI به عنوان یک رابط لایه ۳ برای اتصال به سایر تجهیزات شبکه و راه‌اندازی پروتکل‌های مسیریابی (مانند OSPF) استفاده کرد.

ارتباط با روترها و فایروال‌ها می‌توان از SVI به عنوان یک رابط لایه ۳ برای اتصال به سایر تجهیزات شبکه و راه‌اندازی پروتکل‌های مسیریابی (مانند OSPF) استفاده کرد.

تفاوت SVI با Interface فیزیکی در سوئیچ سیسکو

با وجود اینکه هر دو اینترفیس در سوئیچ برای عبور و مدیریت ترافیک استفاده می‌شوند، اما ماهیت و کاربرد آن‌ها کاملاً متفاوت است. در جدول زیر مقایسه دقیقی بین رابط مجازی (SVI) و پورت‌های فیزیکی سوئیچ انجام داده‌ایم:

ویژگیSVI (رابط مجازی)Interface فیزیکی (پورت سوئیچ)
ماهیتکاملاً منطقی و مجازی (ساخته شده درون سیستم‌عامل IOS)سخت‌افزاری و قابل لمس (پورت‌های روی بدنه دستگاه)
اتصال فیزیکیهیچ کابلی به آن متصل نمی‌شود.نیازمند اتصال کابل شبکه (مانند کابل مسی یا فیبر نوری) است.
شرط فعال شدن (Up)به فعال بودن حداقل یک پورت فیزیکی در آن VLAN (یا لینک Trunk) وابسته است.به اتصال صحیح کابل و روشن بودن دستگاهِ سمت مقابل بستگی دارد.
کاربرد اصلیایفای نقش Gateway، مدیریت سوئیچ و مسیریابی لایه ۳اتصال مستقیم کلاینت‌ها، سرورها و برقراری لینک‌های ارتباطی شبکه
💡 مطلب مرتبط: سوئیچ سیسکو چیست

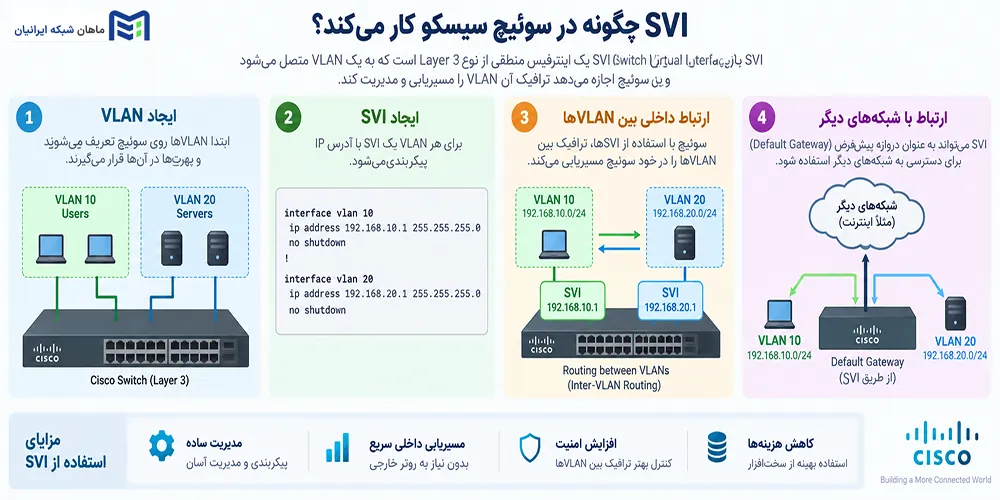

SVI چگونه در سوئیچ سیسکو کار می‌کند؟

SVI چگونه در سوئیچ سیسکو کار می‌کند

مکانیزم عملکرد SVI بر اساس تعامل این رابط مجازی با ساختار لایه ۲ و لایه ۳ سوئیچ شکل می‌گیرد. برای درک دقیق این فرآیند، باید نقش چهار جزء کلیدی در سوئیچ را بررسی کرد:

ارتباط SVI با VLAN Database:
هر SVI مستقیماً به یک VLAN خاص وابسته است. اگر این VLAN ایجاد نشده باشد یا از دیتابیس سوئیچ (VLAN Database) پاک شود، SVI متصل به آن نیز بلافاصله غیرفعال (Down) خواهد شد.

ارتباط IP Address با VLAN:
با تنظیم یک آدرس IP بر روی SVI، تمام پورت‌های عضو آن VLAN دارای یک Gateway مشترک می‌شوند و این آدرس، مرز مسیریابی آن Subnet منطقی را تعیین می‌کند.

نقش MAC Address Table:
در ارتباطات درون‌شبکه‌ای، یعنی بین دو دستگاه در یک VLAN یکسان، سوئیچ ترافیک را در لایه ۲ و صرفاً بر اساس جدول مک آدرس هدایت می‌کند؛ در این حالت ترافیک اصلاً به SVI ارسال نمی‌شود.

نقش Routing Table در Layer 3 Switch:
هنگامی که کلاینت قصد ارتباط با شبکه‌ای دیگر را دارد، بسته داده را به SVI شبکه خود به‌عنوان Gateway ارسال می‌کند. سوئیچ لایه ۳ بسته را تحویل گرفته، جدول مسیریابی (Routing Table) را بررسی کرده و سپس آن را از طریق SVI مربوط به شبکه مقصد به سمت گیرنده هدایت می‌کند.

مسیر ترافیک بین VLAN 10 و VLAN 20
PC در VLAN 10
Cisco Layer 3 Switch

SVI VLAN 10

Default Gateway شبکه VLAN 10

Routing Table

بررسی شبکه مقصد و انجام مسیریابی Layer 3

SVI VLAN 20

رابط لایه ۳ شبکه مقصد
PC در VLAN 20
در این سناریو، ترافیک ابتدا از طریق SVI VLAN 10 وارد فرآیند مسیریابی شده و پس از بررسی Routing Table، از طریق SVI VLAN 20 به شبکه مقصد ارسال می‌شود.

آیا همه سوئیچ‌های سیسکو SVI دارند؟

بله، تمام سوئیچ‌های مدیریتی سیسکو از SVI پشتیبانی می‌کنند، اما کاربرد این رابط مجازی بسته به لایه کاری سوئیچ کاملاً متفاوت است:

سوئیچ‌های لایه ۲:
این تجهیزات توانایی ساخت SVI را دارند، اما عملاً فقط برای
Management VLAN از آن استفاده می‌کنند. در واقع، شما تنها برای مدیریت از راه دورِ سوئیچ به یک VLAN آدرس IP اختصاص می‌دهید و این دستگاه‌ها قابلیت Routing (مسیریابی) بین VLANهای مختلف را ندارند.
(مانند مدل Cisco Catalyst 2960)

سوئیچ‌های لایه ۳:
این تجهیزات می‌توانند برای شبکه‌های مختلف SVIهای متعددی ایجاد کنند. با فعال کردن قابلیت IP Routing در این سوئیچ‌ها، دستگاه مانند یک روتر عمل کرده و مسیریابی ترافیک بین VLANها را به‌صورت سخت‌افزاری انجام می‌دهد.
(مانند مدل‌های Cisco Catalyst 3560، Cisco Catalyst 3850 و Cisco Catalyst 9300)

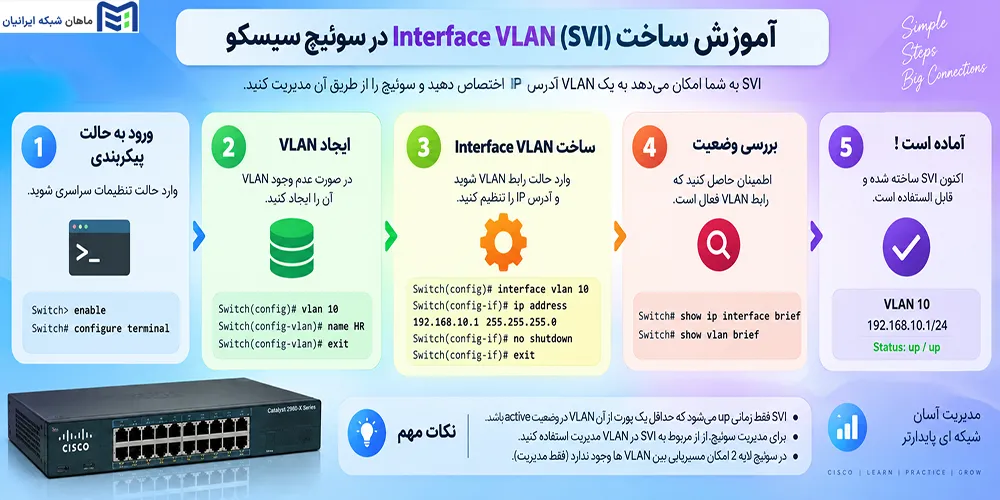

آموزش ساخت Interface VLAN یا SVI در سوئیچ سیسکو

برای پیاده‌سازی این مکانیزم و برقراری ارتباط بین شبکه‌ها، باید تنظیمات را در محیط CLI سوئیچ انجام دهید.

آموزش ساخت Interface VLAN یا SVI در سوئیچ سیسکو

در ادامه مراحل پیکربندی را به‌صورت عملی و قدم‌به‌قدم بررسی می‌کنیم.

مرحله اول؛ ساخت VLAN در سوئیچ Cisco (ساخت شبکه پایه)

ابتدا باید خود شبکه مجازی را بسازیم. تصور کنید می‌خواهیم یک «اتاق ایزوله» در سوئیچ ایجاد کنیم تا ترافیک بخش IT از بقیه جدا باشد:

enable
configure terminal
vlan 10
name IT
exit

توضیح:
دستور vlan 10 این اتاق مستقل را می‌سازد. دستور name IT صرفاً یک برچسب روی آن می‌چسباند تا بعداً یادمان نرود این شبکه متعلق به کدام بخش است.

مرحله دوم؛ ساخت Interface VLAN (ایجاد Gateway)

حالا این اتاق ساخته شده، اما هیچ در خروجی ندارد! برای اینکه سیستم‌های داخل این شبکه بتوانند با بیرون ارتباط بگیرند، باید یک «درِ خروجی منطقی» یا همان SVI بسازیم و به آن یک آدرس IP بدهیم:

interface vlan 10
ip address 192.168.10.1 255.255.255.0
no shutdown
exit

توضیح:
دستور interface vlan 10 دقیقاً همان رابط مجازی یا SVI را ایجاد می‌کند. دستور ip address آدرس این رابط را مشخص می‌کند؛ این آدرس در واقع همان Default Gateway است که روی کامپیوترهای بخش IT تنظیم خواهید کرد. در نهایت، دستور no shutdown این رابط را روشن و فعال می‌کند.

قیمت و خریدسوئیچ سیسکو 24 پورت WS-C3750G-24TS-S1U
سوئیچ سیسکو 24 پورت WS-C3750G-24TS-S1U

محصول پیشنهادی جهت خرید سوئیچ سیسکو


مرحله سوم؛ فعال کردن Routing بین VLANها (روشن کردن موتور مسیریابی)

اگر سوئیچ شما لایه ۳ است و می‌خواهید شبکه‌های مختلف، مثلاً شبکه IT و شبکه مالی، با هم ارتباط داشته باشند، باید موتور مسیریابی دستگاه را روشن کنید:

ip routing

توضیح:
بسیار مهم است بدانید که بدون دستور ip routing، سوئیچ فقط مانند یک سوئیچ معمولی رفتار می‌کند و SVI ساخته‌شده عمدتاً برای دسترسی به خود سوئیچ و مدیریت آن کاربرد خواهد داشت؛ در این حالت مسیریابی بین شبکه‌های مختلف انجام نمی‌شود.

مرحله چهارم؛ اتصال پورت Access به VLAN (ورود کلاینت به شبکه)

تا اینجا شبکه و Gateway ساخته شده است. حالا باید کامپیوتر کاربر را به این شبکه وارد کنیم:

interface gigabitEthernet 0/1
switchport mode access
switchport access vlan 10

توضیح:
با این دستورات، به سوئیچ می‌گوییم دستگاهی که به پورت GigabitEthernet 0/1 متصل شده است، عضو VLAN 10 باشد. از این لحظه کامپیوتر متصل به این پورت در شبکه IT قرار می‌گیرد و می‌تواند از Gateway مربوط به همین VLAN استفاده کند.

💡 مطلب مرتبط: Stack سوئیچ سیسکو چیست

بررسی وضعیت SVI در سوئیچ سیسکو

پس از انجام تنظیمات، بسیار مهم است که مطمئن شوید رابط مجازی شما به‌درستی ساخته شده و در شبکه فعال است. برای مانیتورینگ و بررسی وضعیت SVI می‌توانید از دستورات زیر استفاده کنید:

دستور شبکه (Command)کاربرد و توضیحات
show ip interface briefنمایش یک لیست سریع و خلاصه از تمام اینترفیس‌ها، آی‌پی‌های تنظیم شده و وضعیت فعال بودن آن‌ها.
show interfaces vlan [ID]نمایش اطلاعات بسیار دقیق و جزئی از یک SVI خاص، شامل مک‌آدرس، میزان ترافیک عبوری و خطاهای احتمالی.
show vlan briefمشاهده لیست تمام VLANهای ساخته شده در دیتابیس سوئیچ و بررسی اینکه کدام پورت‌ها عضو کدام شبکه هستند.

بررسی Up یا Down بودن SVI

رایج‌ترین دستوری که برای بررسی وضعیت Gatewayها استفاده می‌شود،
show ip interface brief است. اگر این دستور را در محیط سوئیچ وارد کنید، خروجی مشابه زیر برای SVI شما نمایش داده می‌شود:

Vlan10  192.168.10.1  YES  manual  up  up

در این خروجی، دو کلمه up در انتهای خط می‌بینید که هر کدام معنای خاص خود را دارند:

اولین Up (وضعیت Interface):
نشان‌دهنده وضعیت لایه ۱ است. یعنی شما با دستور no shutdown این اینترفیس را روشن کرده‌اید و حداقل یک پورت فیزیکی فعال، از نوع Access یا Trunk، در این VLAN وجود دارد.
دومین Up (وضعیت Line Protocol):
نشان‌دهنده وضعیت منطقی رابط است. وقتی این بخش Up باشد، یعنی SVI در وضعیت عملیاتی قرار دارد و می‌تواند برای ارتباط و مسیریابی ترافیک شبکه مورد استفاده قرار گیرد.

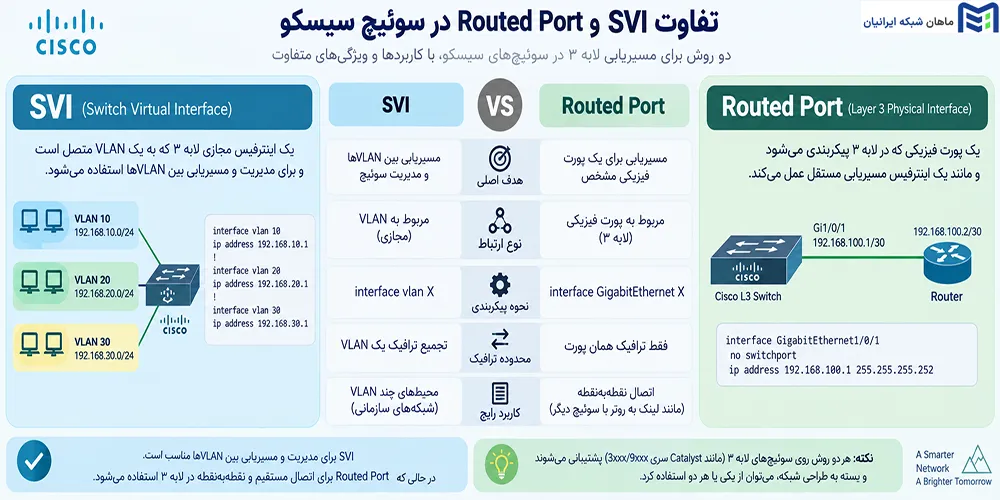

تفاوت SVI و Routed Port در سوئیچ سیسکو

در سوئیچ‌های لایه ۳ سیسکو، برای اختصاص آدرس IP و انجام عملیات مسیریابی دو روش اصلی وجود دارد: استفاده از رابط مجازی (SVI) و استفاده از پورت روت‌شده (Routed Port). با وجود اینکه هر دو اینترفیس وظیفه پردازش ترافیک لایه ۳ را بر عهده دارند، اما سناریوی استفاده از آن‌ها کاملاً متفاوت است.

تفاوت SVI و Routed Port در سوئیچ سیسکو

در جدول زیر مقایسه دقیقی بین این دو روش آورده شده است:

ویژگیSVIRouted Port
وابستگی به VLANبله (بدون اختصاص به یک VLAN کار نمی‌کند)خیر (مستقل از ساختار VLAN است)
کاربرد اصلیایجاد Gateway برای کاربران و برقراری ارتباط بین VLANهااتصال مستقیم (Point-to-Point) به روتر، فایروال یا لینک‌های WAN
دستور پیکربندیinterface vlan [ID]ورود به محیط پورت فیزیکی و اجرای دستور no switchport

زمانی که قصد دارید شبکه‌های داخلی یک سازمان را مدیریت کرده و بین آن‌ها ارتباط برقرار کنید، SVI بهترین انتخاب است. اما اگر می‌خواهید سوئیچ مرکزی خود را با یک کابل مستقیم به روتر لبه (Edge Router) شبکه متصل کنید، تبدیل پورت فیزیکی به یک Routed Port (با حذف قابلیت‌های لایه ۲) انتخاب استاندارد و بهینه‌تری خواهد بود.

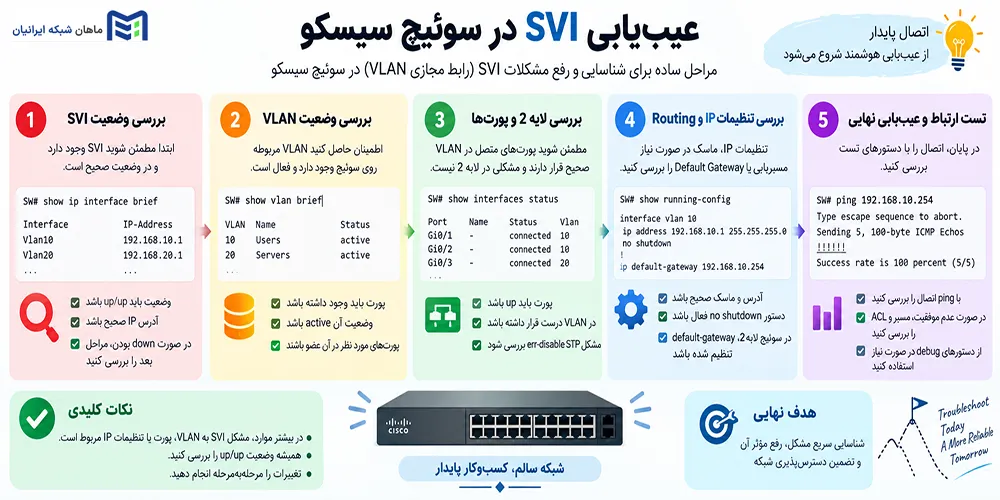

عیب‌یابی SVI در سوئیچ سیسکو

عیب‌یابی یا ترابل‌شوتینگ، مهم‌ترین مهارت یک مدیر شبکه است. فرض کنید تمام دستورات را وارد کرده‌اید اما شبکه هنوز کار نمی‌کند. برای عیب یابی VLAN در سوئیچ سیسکو و بررسی مشکلات SVI، باید قدم‌به‌قدم جلو بروید.

عیب‌یابی SVI در سوئیچ سیسکو

در اینجا رایج‌ترین مشکلات و راه‌حل آن‌ها را به زبان ساده بررسی می‌کنیم:

SVI در حالت Down قرار دارد

شما SVI را ساخته‌اید و دستور no shutdown را هم زده‌اید، اما وضعیت آن هنوز Down است.

دلیل علمی:
رابط مجازی (SVI) برای روشن ماندن نیاز به یک تکیه‌گاه فیزیکی دارد. تا زمانی که حداقل یک دستگاه فیزیکی در آن شبکه فعال نباشد، سوئیچ آن رابط مجازی را خاموش نگه می‌دارد.

علت‌های اصلی:

  • اصلاً شبکه‌ای به نام VLAN موردنظر در VLAN Database سوئیچ نساخته‌اید.
  • هیچ کامپیوتر یا دستگاه روشنی به پورت‌های این VLAN متصل نیست.
  • پورت Trunk یا ارتباط بین سوئیچ‌ها قطع شده است.

راه‌حل:
با دستور show vlan brief مطمئن شوید که VLAN ساخته شده و پورتی به آن اختصاص یافته است. همچنین با دستور show interfaces status وضعیت روشن بودن پورت‌ها را بررسی کنید.

کلاینت‌ها Gateway ندارند (پینگ ناموفق به بیرون)

کامپیوترهای داخل شبکه می‌توانند یکدیگر را ببینند، اما نمی‌توانند با شبکه‌های دیگر ارتباط برقرار کنند.

علت‌های اصلی:

  • فراموش کرده‌اید روی SVI آدرس IP تنظیم کنید.
  • سرور DHCP آدرس Gateway را به اشتباه بین کلاینت‌ها توزیع می‌کند.
  • موتور مسیریابی سوئیچ خاموش است.

راه‌حل:
با دستور show running-config interface vlan 10 بررسی کنید که IP به‌درستی تنظیم شده باشد. همچنین مطمئن شوید که دستور ip routing در محیط پیکربندی سوئیچ فعال شده است.

قیمت و خرید سوئیچ سیسکو 24 پورت مدل WS-C2960G-24TC-L
سوئیچ سیسکو 24 پورت مدل WS-C2960G-24TC-L

محصول پیشنهادی جهت خرید سوئیچ سیسکو


ارتباط بین دو VLAN مختلف برقرار نمی‌شود

با وجود اینکه SVIها روشن هستند، اما مثلاً بخش IT نمی‌تواند بخش فروش را پینگ کند.

علت‌های اصلی و راه‌حل:

فعال نبودن مسیریابی:
سوئیچ‌های لایه ۳ بدون فعال بودن ip routing بین VLANها مسیریابی نمی‌کنند. بررسی کنید این دستور فعال باشد.

بررسی وضعیت SVIها:
با دستور show ip interface brief بررسی کنید وضعیت SVI هر دو شبکه روی حالت Up/Up باشد.

وجود Route:
با دستور show ip route جدول مسیریابی را بررسی کنید و مطمئن شوید سوئیچ مسیر رسیدن به شبکه مقصد را می‌شناسد.

تنظیمات Trunk باعث Down شدن SVI شده است

در شبکه‌های بزرگ، چند سوئیچ به هم متصل هستند و اطلاعات VLANها از طریق لینک‌های Trunk بین آن‌ها جابه‌جا می‌شود. اگر این لینک مشکل پیدا کند، SVI در سوئیچ مرکزی ممکن است Down شود.

راه‌حل:
با دستور show interfaces trunk موارد زیر را بررسی کنید:

  • آیا لینک Trunk از نظر فیزیکی سالم و فعال است؟
  • آیا در تنظیمات Trunk اجازه عبور به VLAN موردنظر داده شده است؟ (Allowed VLANs)
  • آیا Native VLAN در دو سر لینک دقیقاً یکسان تنظیم شده است؟

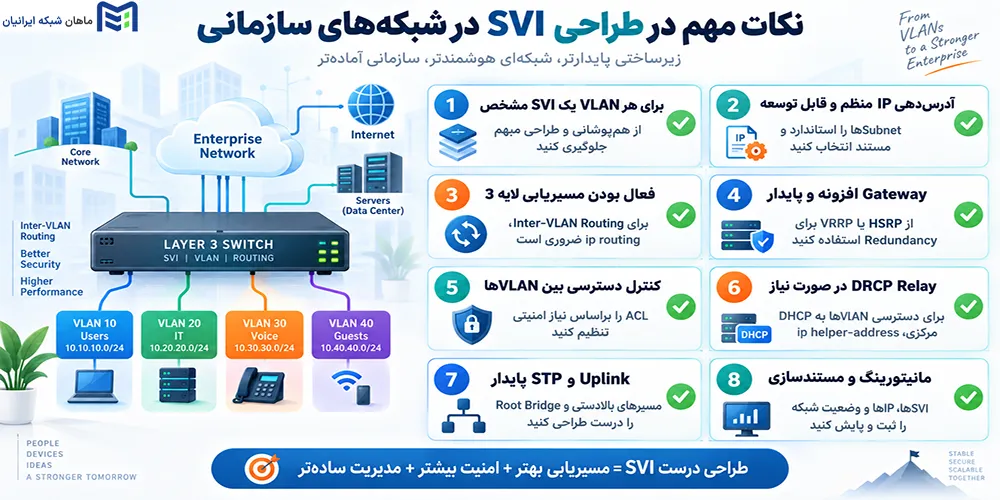

نکات مهم در طراحی SVI در شبکه‌های سازمانی

نکات مهم در طراحی SVI در شبکه‌های سازمانی

وقتی قرار است Cisco Catalyst SVI را در یک سازمان بزرگ پیاده‌سازی کنید، فقط کار کردنِ شبکه کافی نیست؛ بلکه امنیت و نظم هم اهمیت بالایی دارد. نکات حرفه‌ای زیر را حتماً رعایت کنید:

  • یک VLAN اختصاصی فقط برای مدیریت (Management): هرگز سوئیچ خود را از طریق همان شبکه‌ای که کاربران عادی (مثل بخش فروش) در آن هستند مدیریت نکنید. یک VLAN مجزا فقط برای تیم IT بسازید.
  • ایجاد محدودیت دسترسی: از لیست‌های کنترل دسترسی (ACL) استفاده کنید تا فقط آدرس IP کامپیوتر مدیران شبکه بتواند صفحه تنظیمات سوئیچ را باز کند.
  • استفاده از SSH به جای Telnet: اگر با Telnet به سوئیچ وصل شوید، رمز عبور شما به صورت متن ساده در شبکه منتقل می‌شود و قابل هک شدن است. حتماً از پروتکل رمزنگاری‌شده SSH استفاده کنید.
  • مستندسازی (Description): شبکه‌ها به مرور زمان پیچیده می‌شوند. داخل تنظیمات هر SVI یک توضیح بنویسید (مثلاً بنویسید این Gateway برای دوربین‌های مداربسته است) تا مدیران بعدی شبکه سردرگم نشوند.

بهترین روش نام‌گذاری و آدرس‌دهی VLAN

یک روش طلایی در شبکه‌های حرفه‌ای این است که «شماره VLAN» را در «آدرس IP» آن شبکه دخیل کنید. این کار باعث می‌شود به محض دیدن یک آی‌پی، بفهمید متعلق به کدام بخش است. به جدول زیر دقت کنید:

شماره VLANنام بخش (Name)آدرس SVI (Default Gateway)
10Users (کاربران)192.168.10.1
20Servers (سرورها)192.168.20.1
30Voice (تلفن‌ها)192.168.30.1

تفاوت SVI در سوئیچ لایه ۲ و لایه ۳ سیسکو

شاید بپرسید اگر هم سوئیچ لایه ۲ و هم لایه ۳ توانایی ساخت SVI را دارند، پس تفاوت در چیست؟ جدول زیر به شفاف‌ترین حالت ممکن این تفاوت را نشان می‌دهد:

تفاوت‌هاسوئیچ لایه ۲ (Layer 2)سوئیچ لایه ۳ (Layer 3)
تعداد SVI فعالهم‌زمان فقط یک SVI می‌تواند فعال باشد.می‌تواند صدها SVI فعال به‌صورت هم‌زمان داشته باشد.
دلیل ساخت SVIفقط برای اختصاص IP به خود سوئیچ تا ادمین بتواند از راه دور به آن وصل شود (VLAN Management Interface).ایجاد Gateway برای کاربرانِ شبکه‌های مختلف جهت برقراری ارتباط بین آن‌ها.
قابلیت Routingموتور مسیریابی ندارد و برای ارتباط بین شبکه‌ها حتماً به یک دستگاه روتر جداگانه نیاز است.خودش نقش روتر را بازی می‌کند و با دستور ip routing ترافیک را بین شبکه‌ها جابه‌جا می‌کند.

کلام آخر

در این مقاله به‌صورت گام‌به‌گام بررسی کردیم که SVI در سوئیچ سیسکو چیست و چگونه به عنوان یک رابط لایه ۳، امکان ارتباط میان شبکه‌های تفکیک‌شده را فراهم می‌کند. علاوه بر مرور کاربردهای حیاتی آن مانند ایجاد Default Gateway و مدیریت تجهیزات، مراحل عملیاتی ساخت VLAN Interface در Cisco و نحوه تنظیم IP روی VLAN Interface را با دستورات مستقیم CLI آموزش دادیم. در نهایت، با فعال کردن موتور Inter VLAN Routing در سوئیچ لایه ۳ و بررسی جامع روش‌های عیب‌یابی و مانیتورینگ با دستوراتی نظیر show ip interface brief، یاد گرفتیم که چگونه می‌توان بدون نیاز به روترهای خارجی، شبکه‌ای پایدار، امن و ساختاریافته را پیاده‌سازی کرد.

سوالات متداول

SVI در سوئیچ سیسکو چیست؟

SVI یا Switch Virtual Interface یک پورت مجازی و غیرفیزیکی در سوئیچ است که به عنوان نماینده یک VLAN در لایه ۳ عمل می‌کند و امکان اختصاص IP و مسیریابی را به آن شبکه می‌دهد.

دستور ساخت SVI در Cisco چیست؟

کافیست در محیط پیکربندی سوئیچ (Global Configuration)، دستور interface vlan را به همراه شماره شبکه مورد نظر وارد کنید (مثلاً: interface vlan 10).

چرا SVI در حالت Down قرار می‌گیرد؟

SVI برای روشن شدن نیاز دارد که شبکه VLAN مربوط به آن در سوئیچ وجود داشته باشد و حداقل یک پورت فیزیکیِ متصل به سیستم، عضو آن شبکه باشد. قطعی لینک‌های Trunk نیز از دلایل شایع این مشکل است.

تفاوت SVI و VLAN چیست؟

VLAN یک گروه‌بندی منطقی در لایه ۲ برای جدا کردن کامپیوترهاست، اما SVI یک رابط لایه ۳ است که دقیقاً مانند یک مودم یا Gateway برای همان گروه از کامپیوترها عمل می‌کند تا بتوانند به بیرون از شبکه خودشان دسترسی پیدا کنند.

آیا برای ارتباط VLANها فقط ساخت SVI کافی است؟

خیر. علاوه بر ساخت SVI و اختصاص IP به آن، حتماً باید موتور مسیریابی سوئیچ را با اجرای دستور ip routing روشن کنید تا سوئیچ بتواند بسته‌های اطلاعاتی را بین شبکه‌ها هدایت کند.

چگونه IP مربوط به SVI را مشاهده کنیم؟

با اجرای دستور کاربردی show ip interface brief می‌توانید لیستی از تمامی اینترفیس‌های سوئیچ، آدرس‌های IP اختصاص یافته به آن‌ها و وضعیت روشن یا خاموش بودنشان را در یک نگاه ببینید.
