انتخاب ماژول مناسب برای شبکه همیشه به سادگی انتخاب یک سرعت مشخص نیست. ممکن است دو ماژول از نظر ظاهری شبیه باشند، اما از نظر سرعت انتقال، نوع پورت، تعداد Lane، نوع فیبر، فاصله قابل پشتیبانی و سازگاری با تجهیزات شبکه تفاوت‌های مهمی داشته باشند. همین تفاوت‌ها باعث می‌شوند انتخاب نادرست ماژول، حتی با وجود تطابق ظاهری، باعث برقرار نشدن لینک یا محدود شدن عملکرد شبکه شود.
SFP، SFP+، SFP28 و QSFP28 از رایج‌ترین فرم‌فکتورهایی هستند که در شبکه‌های سازمانی و دیتاسنتری استفاده می‌شوند و هرکدام برای سناریوها و ظرفیت‌های متفاوتی طراحی شده‌اند. به‌صورت کلی، SFP بیشتر در شبکه‌های 1GbE، SFP+ در 10GbE، SFP28 در 25GbE و QSFP28 در 100GbE کاربرد دارد، اما برای انتخاب نهایی باید معیارهای دیگری را نیز در نظر گرفت. شناخت این تفاوت‌ها به‌ویژه هنگام خرید سوئیچ سیسکو اهمیت دارد؛ زیرا نوع پورت و ماژول‌های پشتیبانی‌شده باید با نیاز شبکه سازگار باشند.
در این مقاله قصد داریم تفاوت SFP، SFP+، SFP28 و QSFP28 را از نظر سرعت، تعداد Lane، فرم‌فکتور و کاربرد بررسی کنیم. همچنین درباره تفاوت SR و LR، کابل‌های DAC و AOC، فیبر Single Mode و Multi Mode، قابلیت Breakout در QSFP28 و سازگاری پورت‌ها توضیح می‌دهیم تا بتوانید براساس سرعت شبکه، فاصله لینک و تجهیزات موجود، ماژول مناسب‌تری را انتخاب کنید.

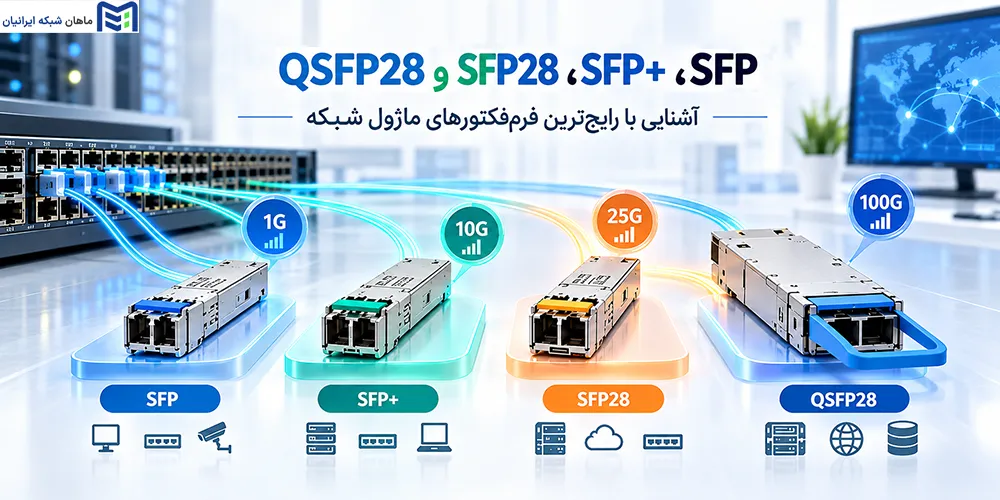

معرفی ماژول‌های SFP، SFP+، SFP28 و QSFP28
SFP، SFP+، SFP28 و QSFP28 خانواده‌ای از فرم‌فکتورهای قابل تعویض برای Transceiverهای شبکه هستند. Transceiver ارتباط میان پورت دستگاه و بستر انتقال را برقرار می‌کند و بسته به مدل می‌تواند روی فیبر نوری یا کابل مسی کار کند. تفاوت این خانواده‌ها بیشتر به ظرفیت انتقال، تعداد Lane، استانداردهای پشتیبانی‌شده و فرم‌فکتور مربوط می‌شود.
ماژول SFP چیست و چه کاربردی دارد؟
SFP مخفف Small Form-factor Pluggable است و در شبکه‌های Ethernet بیشتر برای لینک‌های 1GbE استفاده می‌شود. ماژول SFP می‌تواند بسته به مدل برای فیبر Single Mode، Multi Mode یا ارتباط مسی طراحی شود.
پورت SFP با ماژول SFP یکسان نیست. پورت روی سوئیچ، روتر یا کارت شبکه قرار دارد و ماژول داخل آن نصب می‌شود. نوع ماژول مشخص می‌کند لینک از چه رسانه، طول موج و استانداردی استفاده کند.
ماژول SFP+ چیست؟
SFP+ بیشتر برای ارتباطات 10GbE استفاده می‌شود و در سوئیچ‌ها، سرورها، Storage و Uplinkهای شبکه کاربرد دارد. این فرم‌فکتور می‌تواند به‌صورت Transceiver نوری، DAC یا AOC استفاده شود.
SFP+ از نظر ابعاد به SFP نزدیک است، اما سرعت و ویژگی‌های الکتریکی آن متفاوت است. بنابراین شباهت ظاهری را نباید به معنی سازگاری قطعی در نظر بگیرید.
ماژول SFP28 چیست؟
SFP28 یک فرم‌فکتور تک‌لین است که در Ethernet بیشتر برای 25GbE استفاده می‌شود. این فرم‌فکتور در ابعادی نزدیک به SFP+ ظرفیت بالاتری را برای هر پورت فراهم می‌کند و به همین دلیل در اتصال سرورهای 25G به سوئیچ‌های دیتاسنتری کاربرد زیادی دارد.
ماژول QSFP28 چیست؟
QSFP28 مخفف Quad Small Form-factor Pluggable 28 است. در کاربرد رایج 100GbE، رابط الکتریکی آن از چهار Lane با نرخ 25G استفاده می‌کند و در مجموع ظرفیت 100G را فراهم می‌کند. QSFP28 بیشتر برای Uplinkهای پرظرفیت و ارتباط میان سوئیچ‌های Leaf و Spine استفاده می‌شود.

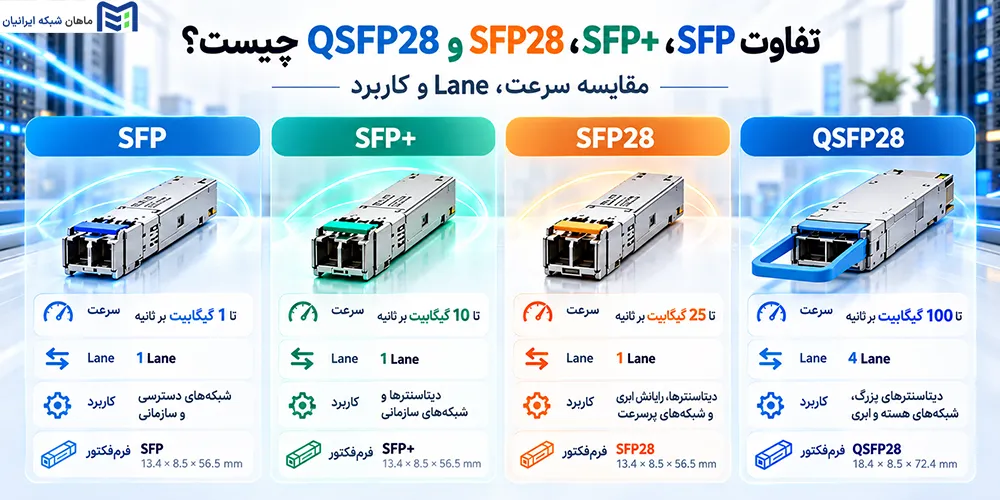

تفاوت SFP، SFP+، SFP28 و QSFP28 چیست؟
تفاوت اصلی این چهار فرم‌فکتور در سرعت رایج، تعداد Lane، نوع پورت و کاربرد دیده می‌شود. SFP معمولاً برای 1G، SFP+ برای 10G، SFP28 برای 25G و QSFP28 برای 100G استفاده می‌شود. بااین‌حال نام فرم‌فکتور به‌تنهایی برای خرید کافی نیست و باید استاندارد دقیق، فاصله، نوع فیبر و Compatibility نیز بررسی شود.
تفاوت از نظر سرعت انتقال اطلاعات
مسیر رایج تکامل را می‌توان به‌صورت SFP برای 1G، SFP+ برای 10G، SFP28 برای 25G و QSFP28 برای 100G در نظر گرفت. این اعداد سرعت‌های رایج Ethernet هستند، نه یک قانون ثابت برای تمام ماژول‌ها و پورت‌ها. بعضی تجهیزات Multi-rate هستند و چند نرخ را پشتیبانی می‌کنند.
تفاوت از نظر تعداد Lane
SFP+ در کاربرد 10G و SFP28 در کاربرد 25G معمولاً از یک Lane استفاده می‌کنند. QSFP28 در کاربرد رایج 100G چهار Lane الکتریکی 25G دارد. همین ساختار چندلینه امکان بعضی سناریوهای Breakout را فراهم می‌کند، اما پشتیبانی واقعی به طراحی پورت و تجهیزات بستگی دارد.
تفاوت از نظر اندازه و فرم‌فکتور
SFP، SFP+ و SFP28 از نظر ابعاد فیزیکی نزدیک هستند و همین شباهت ممکن است باعث اشتباه شود. مشابه بودن شکل ماژول و پورت، سازگاری الکتریکی یا عملکردی را تضمین نمی‌کند.
QSFP28 از خانواده QSFP است و بدنه متفاوتی دارد. بنابراین QSFP28 مستقیماً داخل پورت SFP28 نصب نمی‌شود و برای تبدیل یک لینک 100G به چند لینک 25G باید از راهکار Breakout سازگار استفاده شود.
تفاوت از نظر مصرف انرژی و تراکم پورت
مصرف انرژی فقط از روی نام فرم‌فکتور مشخص نمی‌شود و به نوع اپتیک، Reach و طراحی ماژول بستگی دارد. بااین‌حال QSFP28 چند Lane را در یک فرم‌فکتور قرار می‌دهد و به تجهیزات دیتاسنتری اجازه می‌دهد پهنای باند زیادی را با تراکم پورت مناسب ارائه کنند.
جدول مقایسه کامل SFP با SFP+، SFP28 و QSFP28
در جدول زیر مهم‌ترین تفاوت‌ها را از نظر سرعت، Lane، کاربرد و Breakout کنار هم آورده‌ایم. کانکتور را به‌صورت ثابت به هر فرم‌فکتور نسبت نداده‌ایم، زیرا نوع کانکتور به مدل و استاندارد Transceiver بستگی دارد.
| فرم‌فکتور | سرعت رایج | Lane رایج | کاربرد متداول | Breakout رایج |
|---|---|---|---|---|
| SFP | 1GbE | یک Lane | شبکه‌های گیگابیتی | معمولاً مطرح نیست |
| SFP+ | 10GbE | یک Lane | سرور، Storage و Uplink | معمولاً مطرح نیست |
| SFP28 | 25GbE | یک Lane | اتصال 25G سرور | معمولاً مقصد Breakout است |
| QSFP28 | 100GbE | چهار Lane 25G | Uplink و Spine-Leaf | در تجهیزات سازگار 4×25G را پشتیبانی می‌کند |

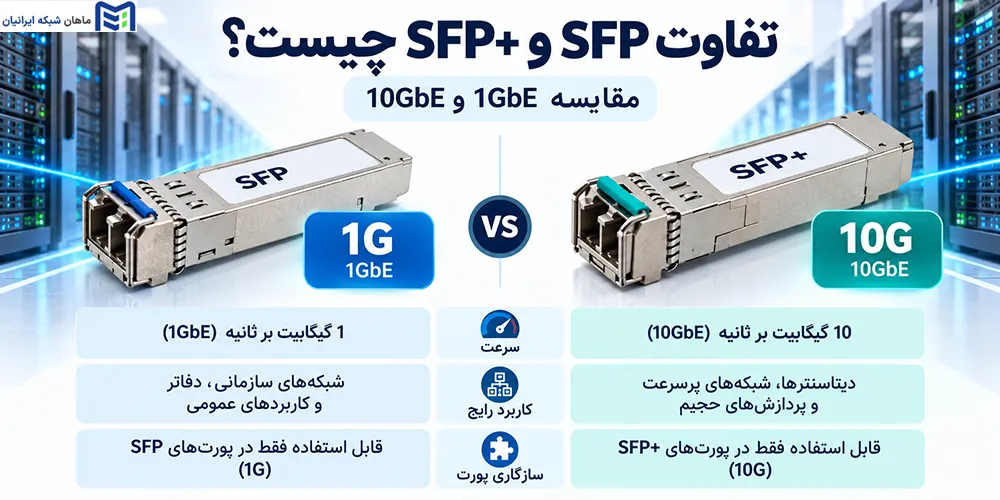

تفاوت SFP و SFP+ چیست؟
SFP در Ethernet بیشتر برای 1GbE و SFP+ بیشتر برای 10GbE استفاده می‌شود. تفاوت سرعت مهم‌ترین عامل تمایز آن‌ها است، اما برای انتخاب باید نوع پورت و استاندارد ماژول را نیز بررسی کنید.
آیا می‌توان ماژول SFP را روی پورت SFP+ نصب کرد؟
در بعضی تجهیزات، پورت SFP+ از ماژول 1G SFP نیز پشتیبانی می‌کند، اما این قابلیت عمومی نیست. ممکن است یک پورت از نظر فیزیکی ماژول را بپذیرد ولی سرعت 1G یا همان مدل Transceiver را پشتیبانی نکند. بنابراین باید Datasheet و Compatibility Matrix دستگاه را بررسی کنید. نمونه‌های رسمی Cisco نیز نشان می‌دهند پشتیبانی 1G روی پورت‌های سریع‌تر به طراحی همان تجهیزات وابسته است.
چه زمانی SFP و چه زمانی SFP+ بخریم؟
اگر لینک شما 1GbE است، ابتدا SFP را بررسی کنید و اگر به 10GbE نیاز دارید، SFP+ را در نظر بگیرید. بعد از تعیین سرعت، فاصله، نوع فیبر، طول موج، کانکتور و سازگاری دو سمت را بررسی کنید تا مدل دقیق مشخص شود.

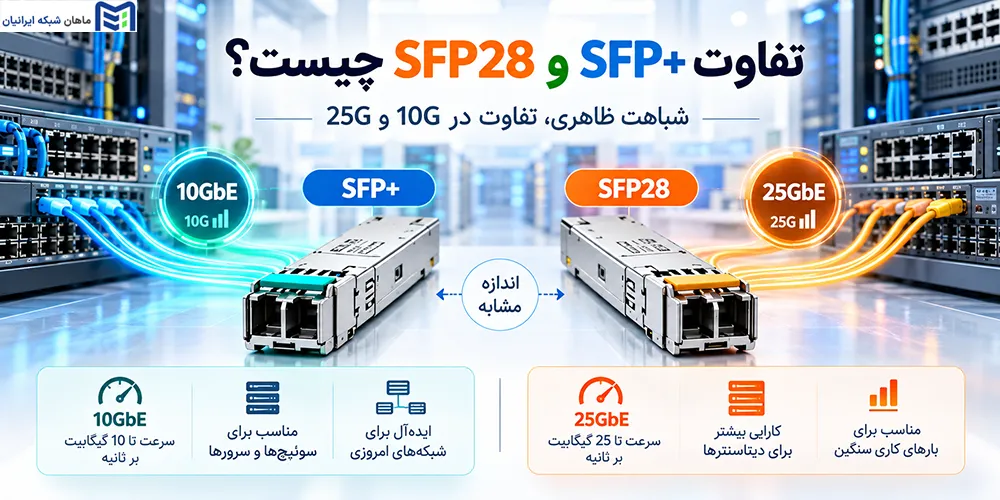

تفاوت SFP+ و SFP28 چیست؟
SFP+ و SFP28 از نظر اندازه به یکدیگر نزدیک هستند، اما اولی بیشتر برای 10GbE و دومی بیشتر برای 25GbE استفاده می‌شود. این تفاوت در شبکه‌های دیتاسنتری و اتصال سرورها اهمیت بیشتری پیدا می‌کند.
تفاوت 10GbE و 25GbE در شبکه واقعی
ارتقا از 10G به 25G می‌تواند ظرفیت Server-to-Switch را برای مجازی‌سازی، Storage و ترافیک East-West افزایش دهد. بااین‌حال تمام مسیر باید 25G را پشتیبانی کند. اگر NIC، سوئیچ، Transceiver یا کابل محدود به 10G باشد، لینک 25G تشکیل نمی‌شود.
آیا SFP+ و SFP28 از نظر ظاهری یکسان هستند؟
این دو از نظر فرم فیزیکی بسیار شبیه هستند، اما شباهت ظاهری به معنی سازگاری کامل نیست. قابلیت Port Mode، نرخ‌های پشتیبانی‌شده و فهرست Transceiverهای مجاز دستگاه باید بررسی شود.
آیا SFP+ روی پورت SFP28 کار می‌کند؟
برخی پورت‌های SFP28 به‌صورت Multi-rate طراحی شده‌اند و 10GbE را نیز پشتیبانی می‌کنند. در این تجهیزات ممکن است استفاده از SFP+ امکان‌پذیر باشد، اما این قابلیت باید در Datasheet یا Compatibility Matrix مدل دقیق تأیید شود.

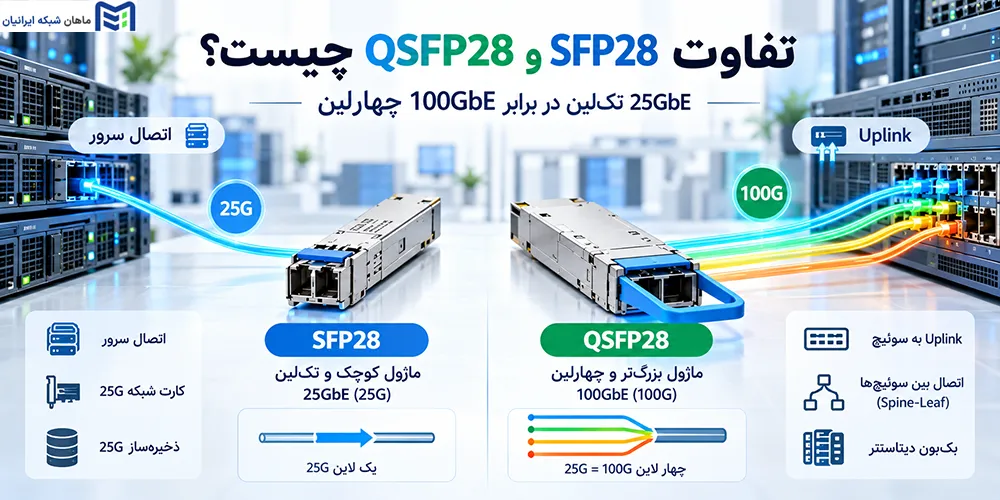

تفاوت SFP28 و QSFP28 چیست؟
SFP28 معمولاً یک Lane برای 25GbE فراهم می‌کند، در حالی که QSFP28 در کاربرد رایج 100GbE چهار Lane الکتریکی 25G دارد. در نتیجه SFP28 بیشتر برای اتصال 25G سرورها و QSFP28 بیشتر برای لینک‌های 100G و Uplinkهای پرظرفیت استفاده می‌شود.
چرا هر دو SFP28 و QSFP28 عدد 28 دارند؟
عدد 28 به نام‌گذاری این نسل از رابط‌ها و کلاس نرخ سیگنالینگ هر Lane مربوط می‌شود و به این معنا نیست که سرعت Ethernet کاربر دقیقاً 28Gbps است. SFP28 در Ethernet بیشتر برای 25GbE و QSFP28 بیشتر برای 100GbE شناخته می‌شود.
همچنین نباید چهار Lane الکتریکی QSFP28 را در همه ماژول‌ها برابر با چهار فیبر یا چهار طول موج بدانید، زیرا معماری نوری Transceiverهای مختلف می‌تواند متفاوت باشد. برای نمونه، Cisco توضیح می‌دهد بعضی ماژول‌های 100G تک‌لامبدا از Gearbox برای تبدیل چهار Lane الکتریکی به یک Lane نوری استفاده می‌کنند.
SFP28 برای اتصال سرور بهتر است یا QSFP28؟
اگر کارت شبکه سرور یک پورت 25GbE دارد، SFP28 معمولاً گزینه رایج برای اتصال مستقیم به سوئیچ است. QSFP28 بیشتر برای Uplink 100G یا اتصال میان سوئیچ‌ها استفاده می‌شود. در صورت پشتیبانی Breakout می‌توان یک پورت QSFP28 را نیز برای اتصال چند سرور 25G به کار برد.

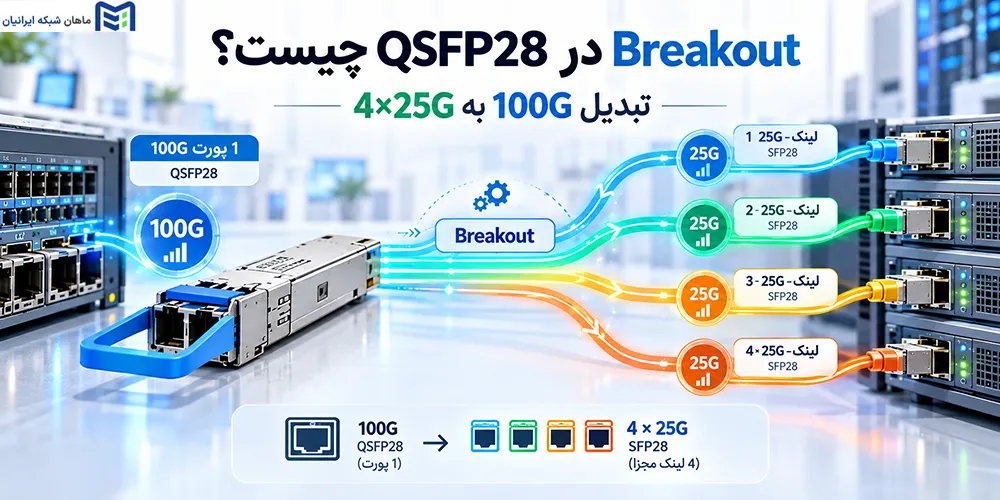

Breakout در QSFP28 چیست و چگونه 100G را به 4×25G تبدیل می‌کند؟
Breakout یا Fan-out قابلیتی است که یک پورت چندلینه را به چند لینک مستقل تقسیم می‌کند. در سناریوی رایج QSFP28، یک پورت 100G می‌تواند در تجهیزات سازگار به چهار رابط 25G تبدیل شود و هر رابط به یک پورت SFP28 متصل شود.
کابل Breakout چیست؟
کابل Breakout یک اتصال پرظرفیت را در سمت سوئیچ به چند اتصال مستقل در سمت تجهیزات مقصد تقسیم می‌کند. برای مثال یک سمت می‌تواند QSFP28 100G باشد و سمت دیگر چهار اتصال 25G را ارائه کند. این راهکار می‌تواند با DAC، AOC یا بعضی طراحی‌های اپتیکی پیاده‌سازی شود.
کاربرد Breakout در دیتاسنتر چیست؟
فرض کنید یک سوئیچ پورت QSFP28 100G دارد و چهار سرور هرکدام به NIC با پورت 25G مجهز هستند. اگر سوئیچ Breakout را پشتیبانی کند، یک پورت 100G می‌تواند چهار لینک مستقل 25G ایجاد کند و هر لینک به یک سرور اختصاص پیدا کند.
آیا همه پورت‌های QSFP28 قابلیت Breakout دارند؟
خیر. وجود پورت QSFP28 به‌تنهایی Breakout را تضمین نمی‌کند. ASIC سوئیچ، طراحی پورت، نوع Transceiver یا کابل، سیستم‌عامل و تنظیمات دستگاه روی این قابلیت اثر می‌گذارند. حتی ممکن است Breakout فقط روی بعضی پورت‌ها یا ترکیب‌های سرعت مجاز باشد، بنابراین مستندات همان مدل باید بررسی شود. Cisco نیز صراحتاً توضیح می‌دهد که همه Transceiverهای چندلینه الزاماً Breakout را پشتیبانی نمی‌کنند.
SR، LR، ER و سایر پسوندهای ماژول SFP چه معنایی دارند؟
پسوندهایی مانند SR، LR و ER به Reach و نوع کاربرد لینک اشاره می‌کنند. SR معمولاً برای Short Reach، LR برای Long Reach و ER برای Extended Reach به کار می‌رود. فاصله دقیق این ماژول‌ها باید براساس استاندارد و مدل Transceiver بررسی شود.
ماژول SR چیست؟
SR معمولاً برای لینک‌های کوتاه‌تر روی فیبر Multi Mode استفاده می‌شود و در دیتاسنتر یا داخل ساختمان کاربرد زیادی دارد. هنگام انتخاب باید نوع فیبر مانند OM3 یا OM4 را نیز بررسی کنید، زیرا روی فاصله قابل پشتیبانی اثر می‌گذارد.
ماژول LR چیست؟
LR معمولاً برای لینک‌های طولانی‌تر روی فیبر Single Mode استفاده می‌شود. در این لینک‌ها فقط فاصله اسمی کافی نیست و باید افت کابل، کانکتورها، Spliceها و Optical Budget را نیز بررسی کنید.
تفاوت SR و LR در چیست؟
در جدول زیر تفاوت کلی SR و LR را آورده‌ایم. اعداد فاصله را ثابت ننوشته‌ایم، زیرا Reach واقعی با نسل Ethernet، نوع فیبر و مدل ماژول تغییر می‌کند.
| معیار | SR | LR |
|---|---|---|
| Reach کلی | کوتاه‌تر است | طولانی‌تر است |
| فیبر رایج | Multi Mode است | Single Mode است |
| محیط رایج | دیتاسنتر و داخل ساختمان است | مسیرهای طولانی‌تر است |
| معیار مهم | نوع OM بررسی می‌شود | Optical Budget بررسی می‌شود |
برای نمونه، در 25GbE یک ماژول SR می‌تواند روی OM3 و OM4 محدوده‌های متفاوتی داشته باشد و ماژول LR همان نسل برای SMF و Reach طولانی‌تر طراحی شود. بنابراین همیشه Datasheet همان محصول را بررسی کنید. برای مثال در محصولات 25G Cisco، مدل SR روی OM3 و OM4 Reach متفاوتی دارد و مدل LR برای SMF ارائه می‌شود.
تفاوت ماژول Optical، کابل DAC و AOC چیست؟
برای لینک‌های پرسرعت همیشه به دو Transceiver مجزا و Patch Cord فیبر نیاز ندارید. در فاصله‌های کوتاه می‌توان DAC یا AOC را نیز انتخاب کرد. تصمیم میان این گزینه‌ها به فاصله، هزینه، وزن کابل، انعطاف و زیرساخت موجود بستگی دارد.
DAC چیست؟
DAC مخفف Direct Attach Copper است و یک کابل مسی با کانکتورهای ثابت در دو سر محسوب می‌شود. این راهکار بیشتر برای ارتباط داخل رک یا رک‌های نزدیک استفاده می‌شود و معمولاً برای فاصله‌های کوتاه گزینه اقتصادی و ساده‌ای ارائه می‌کند.
AOC چیست؟
AOC مخفف Active Optical Cable است و داده را روی بستر نوری منتقل می‌کند، اما اجزای فرستنده‌گیرنده در دو سر کابل یکپارچه هستند. AOC می‌تواند برای مسیرهایی که کابل سبک‌تر یا فاصله بیشتری نسبت به DAC نیاز دارند مناسب باشد.
DAC، AOC یا ماژول فیبر نوری؛ کدام را انتخاب کنیم؟
در جدول زیر این سه راهکار را از نظر فاصله، هزینه نسبی و انعطاف مقایسه کرده‌ایم. مقادیر دقیق به سرعت و مدل محصول بستگی دارند.
| راهکار | فاصله متداول | هزینه نسبی | انعطاف | کاربرد پیشنهادی |
|---|---|---|---|---|
| DAC | کوتاه است | معمولاً پایین‌تر است | کمتر است | داخل رک و رک نزدیک |
| AOC | کوتاه تا متوسط است | معمولاً بالاتر از DAC است | متوسط است | دیتاسنتر و مسیرهای سبک‌تر |
| Transceiver + Fiber | بسیار متنوع است | به مدل بستگی دارد | بیشتر است | مسیرهای متنوع و توسعه‌پذیر |
برای فاصله بسیار کوتاه، DAC معمولاً ارزش بررسی دارد. وقتی وزن و مسیر کابل اهمیت بیشتری پیدا می‌کند، AOC می‌تواند مناسب باشد. برای فاصله‌های طولانی، Patch Panel یا نیاز به تعویض مستقل ماژول و کابل، Transceiver مجزا انعطاف بیشتری ایجاد می‌کند.

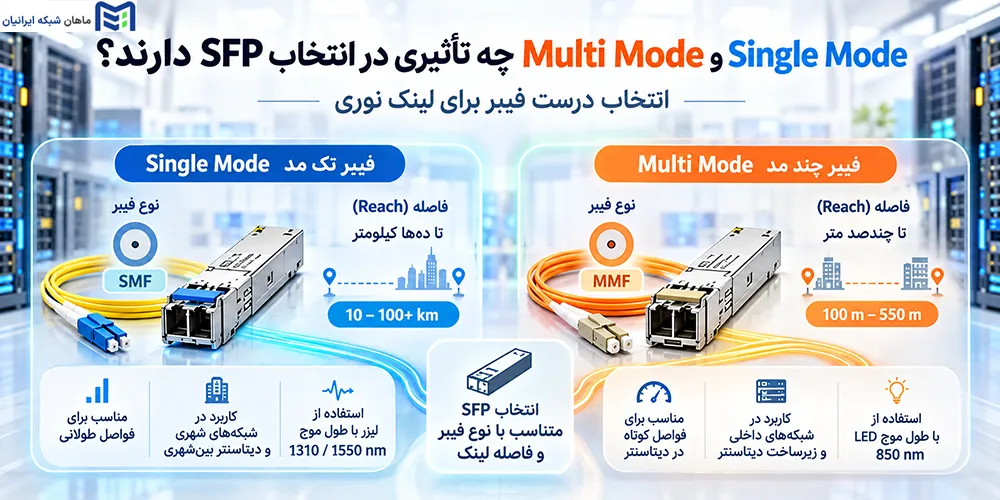

Single Mode و Multi Mode چه تأثیری در انتخاب SFP دارند؟
نوع فیبر باید با Transceiver هماهنگ باشد. یکسان بودن کانکتور به معنی سازگاری فیبر نیست و باید نوع Fiber، طول موج، استاندارد ماژول و Optical Budget را با هم بررسی کنید.
چه زمانی از فیبر Single Mode استفاده کنیم؟
Single Mode یا SMF بیشتر برای فاصله‌های طولانی‌تر یا زیرساخت‌هایی استفاده می‌شود که از ابتدا بر پایه SMF طراحی شده‌اند. بسیاری از ماژول‌های LR و ER با Single Mode کار می‌کنند. در این لینک‌ها افت مسیر و توان نوری مجاز نیز باید محاسبه شود.
چه زمانی Multi Mode مناسب‌تر است؟
Multi Mode یا MMF در بسیاری از لینک‌های کوتاه دیتاسنتری و داخل ساختمان استفاده می‌شود. ماژول‌های SR معمولاً با MMF کار می‌کنند و نوع فیبر مانند OM3 یا OM4 روی Reach قابل دستیابی اثر می‌گذارد.
آیا می‌توان ماژول Single Mode را به Multi Mode متصل کرد؟
نباید چنین اتصالی را به‌صورت پیش‌فرض سازگار بدانید. حتی اگر کانکتور یکسان باشد، طول موج، مشخصات فرستنده و گیرنده و Optical Budget ممکن است تطابق نداشته باشند. استاندارد Transceiverهای دو سمت و نوع فیبر باید به‌صورت دقیق بررسی شوند.

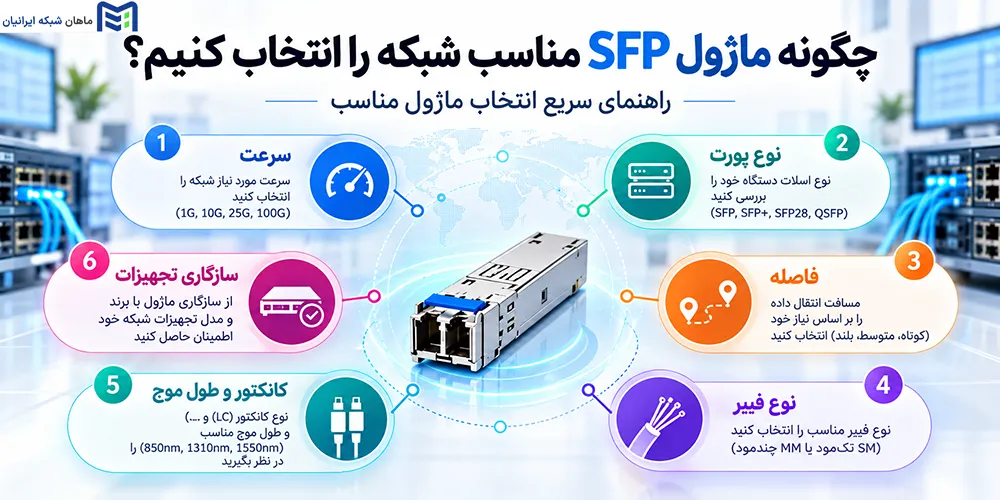

چگونه ماژول SFP مناسب شبکه را انتخاب کنیم؟
برای انتخاب ماژول شبکه باید سرعت، نوع پورت، فاصله، نوع فیبر، کانکتور، طول موج، سازگاری تجهیزات، Reach و در صورت نیاز Breakout را بررسی کنید. این فرایند را می‌توانید در شش مرحله انجام دهید.
مرحله اول؛ سرعت شبکه را مشخص کنید
ابتدا نیاز 1G، 10G، 25G یا 100G را مشخص کنید. این مرحله خانواده اولیه ماژول را تعیین می‌کند. سرعت را براساس نیاز واقعی و قابلیت تجهیزات دو سمت انتخاب کنید، زیرا سریع‌تر بودن Transceiver به‌تنهایی ظرفیت لینک را افزایش نمی‌دهد.
مرحله دوم؛ نوع پورت سوئیچ یا کارت شبکه را بررسی کنید
مدل دقیق پورت‌های دو سمت را پیدا کنید و سرعت‌ها و Transceiverهای پشتیبانی‌شده را بررسی کنید. شباهت ظاهری SFP+ و SFP28 یا جا خوردن ماژول در Cage به معنی سازگاری نیست. اگر پورت Multi-rate است، نرخ‌های قابل استفاده را نیز بررسی کنید.
مرحله سوم؛ فاصله لینک را اندازه‌گیری کنید
طول واقعی مسیر کابل‌کشی را محاسبه کنید، نه فقط فاصله مستقیم دو دستگاه را. مسیر می‌تواند از رک، Patch Panel، سینی کابل یا طبقات عبور کند. فاصله روی انتخاب DAC، AOC، SR، LR یا سایر استانداردها اثر مستقیم دارد.
مرحله چهارم؛ نوع فیبر را بررسی کنید
مشخص کنید زیرساخت SMF یا MMF است. در Multi Mode نوع OM3 یا OM4 و در Single Mode مشخصات کابل موجود را بررسی کنید. نوع Fiber می‌تواند Reach قابل دستیابی و Transceiver مناسب را تغییر دهد.
مرحله پنجم؛ کانکتور و طول موج را بررسی کنید
کانکتور را از Datasheet همان Transceiver مشخص کنید. بعضی مدل‌ها LC Duplex و بعضی مدل‌ها MPO/MTP دارند. طول موج دو سمت نیز باید سازگار باشد و در ماژول‌های BiDi باید طول موج ارسال و دریافت دو سمت مکمل یکدیگر باشد.
مرحله ششم؛ Compatibility تجهیزات را بررسی کنید
در آخر مدل Switch، Router یا NIC، نسخه سیستم‌عامل و Compatibility Matrix را بررسی کنید. بعضی تجهیزات فقط Transceiverهای مشخصی را تأیید می‌کنند. اگر به Breakout نیاز دارید، پشتیبانی همان پورت، کابل و Mode موردنظر را نیز جداگانه تأیید کنید.
برای شبکه 1G، 10G، 25G و 100G کدام ماژول مناسب است؟
سرعت شبکه یک نقطه شروع مناسب برای انتخاب فرم‌فکتور است، اما بعد از آن باید بستر و Compatibility را بررسی کنید.
شبکه 1GbE
برای 1GbE معمولاً SFP را بررسی کنید و سپس نوع فیبر یا مس، فاصله و استاندارد دقیق را مشخص کنید.
شبکه 10GbE
برای 10GbE معمولاً SFP+ را بررسی کنید و براساس فاصله میان DAC، AOC یا ماژول Optical مناسب تصمیم بگیرید.
شبکه 25GbE
برای 25GbE معمولاً SFP28 را بررسی کنید و پشتیبانی 25G در NIC، سوئیچ، کابل و تنظیمات لازم را تأیید کنید.
شبکه 100GbE
برای 100GbE معمولاً QSFP28 را بررسی کنید و نوع اپتیک، فیبر، کانکتور و در صورت نیاز قابلیت Breakout را مشخص کنید.

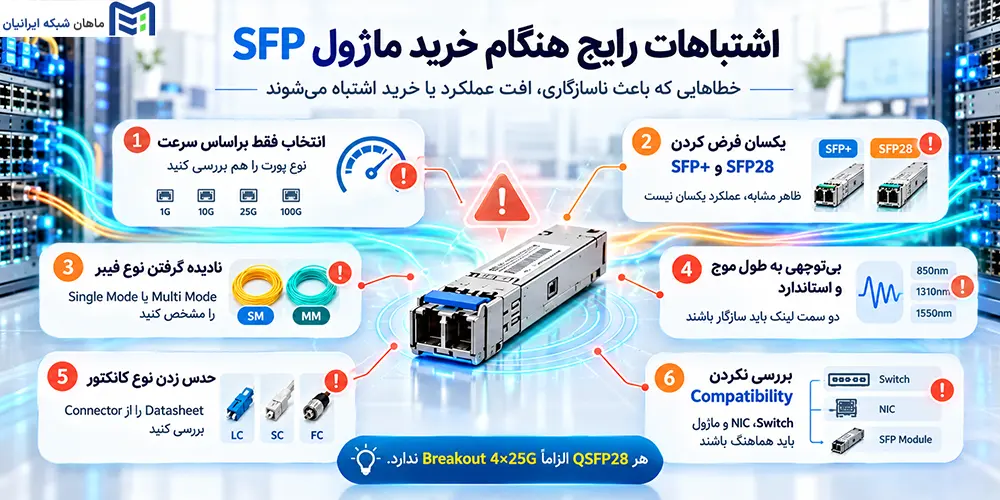

اشتباهات رایج هنگام خرید ماژول SFP
بیشتر خطاهای خرید زمانی اتفاق می‌افتند که فقط سرعت یا شکل ماژول بررسی می‌شود. برای کاهش ریسک انتخاب اشتباه، موارد زیر را کنترل کنید.
- ماژول را فقط براساس سرعت انتخاب نکنید و نوع پورت را نیز بررسی کنید.
- SFP+ و SFP28 را به دلیل ظاهر مشابه یکسان در نظر نگیرید.
- Single Mode و Multi Mode بودن فیبر را قبل از خرید مشخص کنید.
- طول موج و استاندارد دو سمت لینک را تطبیق دهید.
- نوع Connector را از روی فرم‌فکتور حدس نزنید.
- SR را بدون بررسی فاصله و نوع فیبر انتخاب نکنید.
- هر QSFP28 را دارای قابلیت 4×25G Breakout فرض نکنید.
- NIC یا تجهیز سمت مقابل لینک را نیز بررسی کنید.
- کابل، Patch Panel و Optical Budget را در لینک نوری نادیده نگیرید.
جمع‌بندی؛ SFP، SFP+، SFP28 یا QSFP28؟
انتخاب میان SFP، SFP+، SFP28 و QSFP28 از سرعت شروع می‌شود، اما با سرعت تمام نمی‌شود. فاصله، فیبر، Connector، طول موج، استاندارد Transceiver و Compatibility دو سمت تعیین می‌کنند که لینک واقعاً درست کار کند.
در جدول زیر یک راهنمای تصمیم‌گیری نهایی آورده‌ایم تا گزینه اولیه را سریع پیدا کنید و سپس بررسی‌های فنی لازم را انجام دهید.
| نیاز شبکه | گزینه اولیه | بررسی بعدی |
|---|---|---|
| 1GbE | SFP | بستر، فاصله و Compatibility بررسی شود |
| 10GbE | SFP+ | SR/LR یا DAC/AOC بررسی شود |
| 25GbE | SFP28 | NIC، Switch و Fiber بررسی شوند |
| 100GbE | QSFP28 | اپتیک، Fiber و Connector بررسی شوند |
| 100G به 4×25G | QSFP28 Breakout | پشتیبانی Breakout تأیید شود |
بهترین ماژول سریع‌ترین محصول نیست، بلکه مدلی است که با پهنای باند موردنیاز، بستر موجود، فاصله واقعی و تجهیزات دو سمت سازگار باشد و برای توسعه آینده شبکه نیز محدودیت غیرضروری ایجاد نکند.
سوالات متداول
تفاوت SFP و SFP+ چیست؟
SFP در Ethernet بیشتر برای 1GbE و SFP+ بیشتر برای 10GbE استفاده می‌شود. این دو از نظر اندازه به یکدیگر نزدیک هستند، اما سرعت و مشخصات پورت آن‌ها متفاوت است. اگر می‌خواهید SFP را روی پورت SFP+ استفاده کنید، باید پشتیبانی سرعت 1G و مدل Transceiver را در مستندات دستگاه بررسی کنید و صرفاً به شباهت فیزیکی تکیه نکنید.
تفاوت SFP+ و SFP28 چیست؟
SFP+ معمولاً برای 10GbE و SFP28 برای 25GbE استفاده می‌شود. هر دو فرم‌فکتور از نظر فیزیکی شبیه هستند، اما قابلیت الکتریکی و نرخ انتقال یکسانی ندارند. بعضی پورت‌های SFP28 به‌صورت Multi-rate طراحی می‌شوند و 10G را نیز می‌پذیرند، اما این قابلیت باید برای مدل دقیق سوئیچ یا NIC تأیید شود.
تفاوت SFP28 و QSFP28 چیست؟
SFP28 در کاربرد رایج 25GbE یک Lane دارد، در حالی که QSFP28 در کاربرد 100GbE معمولاً چهار Lane الکتریکی 25G را به کار می‌گیرد. SFP28 بیشتر برای اتصال سرورهای 25G استفاده می‌شود و QSFP28 برای Uplinkهای 100G، ارتباط Spine-Leaf یا بعضی سناریوهای Breakout کاربرد بیشتری دارد.
آیا SFP روی پورت SFP+ کار می‌کند؟
در بعضی تجهیزات این امکان وجود دارد، اما یک قانون عمومی محسوب نمی‌شود. پورت SFP+ باید از سرعت 1G و Transceiver موردنظر پشتیبانی کند. برای اطمینان، Datasheet و Compatibility Matrix دستگاه را بررسی کنید، زیرا سازگاری مکانیکی ماژول با Cage به‌تنهایی تضمین نمی‌کند که لینک به‌درستی برقرار شود.
آیا SFP+ روی پورت SFP28 قابل استفاده است؟
اگر پورت SFP28 به‌صورت Multi-rate طراحی شده باشد و 10GbE را پشتیبانی کند، ممکن است بتوانید SFP+ را روی آن استفاده کنید. این قابلیت به سخت‌افزار، نرم‌افزار و مدل دقیق دستگاه بستگی دارد. پیش از خرید، سرعت‌های مجاز پورت و فهرست Transceiverهای پشتیبانی‌شده را بررسی کنید.
سرعت ماژول SFP چقدر است؟
SFP در کاربرد رایج Ethernet بیشتر با 1GbE شناخته می‌شود. بااین‌حال عبارت SFP فقط فرم‌فکتور را مشخص می‌کند و به‌تنهایی تمام ویژگی‌های لینک را نشان نمی‌دهد. استاندارد ماژول، نوع پورت و Datasheet تجهیزات را بررسی کنید تا سرعت، رسانه، طول موج و Reach قابل پشتیبانی مشخص شوند.
برای شبکه 10 گیگ چه ماژولی بخریم؟
برای 10GbE معمولاً SFP+ نقطه شروع مناسبی است. سپس باید براساس فاصله و زیرساخت میان DAC، AOC یا Transceiver نوری انتخاب کنید. اگر فیبر استفاده می‌کنید، نوع SMF یا MMF، استاندارد SR یا LR، کانکتور، طول موج و سازگاری تجهیزات دو سمت را نیز بررسی کنید.
برای شبکه 25 گیگ SFP28 بهتر است یا QSFP28؟
اگر هدف ایجاد یک لینک مستقیم 25GbE برای سرور باشد، SFP28 معمولاً گزینه مناسب‌تری است. QSFP28 بیشتر برای ارتباط 100GbE یا تقسیم یک پورت پرظرفیت به چند لینک از طریق Breakout استفاده می‌شود. معماری شبکه، نوع NIC و قابلیت پورت سوئیچ تعیین می‌کنند کدام راهکار مناسب‌تر باشد.
QSFP28 چند گیگابیت سرعت دارد؟
QSFP28 در شبکه Ethernet به‌طور رایج برای 100GbE استفاده می‌شود و در رابط الکتریکی معمولاً چهار Lane 25G را ترکیب می‌کند. بااین‌حال معماری نوری Transceiverهای مختلف یکسان نیست و ممکن است تعداد Laneهای نوری یا نوع طول موج متفاوت باشد. مشخصات همان ماژول باید مرجع تصمیم‌گیری قرار گیرد.
آیا QSFP28 را می‌توان به چهار SFP28 تبدیل کرد؟
در تجهیزات سازگار می‌توان یک پورت QSFP28 100G را از طریق Breakout به چهار لینک مستقل 25G برای اتصال به پورت‌های SFP28 تقسیم کرد. این قابلیت برای همه پورت‌ها و همه Transceiverها تضمین نمی‌شود. پشتیبانی Switch، Port Mode، کابل یا ماژول و سیستم‌عامل باید قبل از اجرا تأیید شود.
