مدیریت تکبهتک روترها و انواع سوییچ سیسکو در شعب مختلف و رفع اختلالات ارتباطی، فرآیندی زمانبر و مستعد خطای انسانی است. کسبوکارهای مدرن به شبکهای نیاز دارند که بدون وابستگی به سختافزارهای پیچیده، ترافیک را به صورت هوشمند مدیریت کند. پیادهسازی سیسکو SD-WAN با انتقال هسته تصمیمگیری به فضای ابری، مدیریت یکپارچه کل شبکه را ممکن میسازد. در این راهنما قصد داریم نحوه عملکرد این معماری، امنیت تونلهای ارتباطی و تکنیکهای هدایت هوشمند ترافیک را بررسی کنیم.
معماری سیسکو SD-WAN چیست؟
معماری سیسکو SD-WAN یک چارچوب شبکهسازی یکپارچه، مبتنی بر نرمافزار و فضای ابری است که برای رفع محدودیتهای شبکههای سنتی و پاسخ به نیازهای پیچیده عصر تحول دیجیتال طراحی شده است. برخلاف معماریهای قدیمی که در آنها هوش مسیریابی و انتقال فیزیکی دادهها درون تکتک روترها قفل شده بود، این راهکار با انتقال منطق تصمیمگیری به یک لایه متمرکز، چابکی فوقالعادهای به زیرساخت سازمانها میبخشد. به عبارتی دیگر، این معماری با ایجاد یک لایه رویی (Overlay) امن، شبکههای زیرلایه (Underlay) مختلف مانند اینترنت عمومی یا لینکهای اختصاصی را یکپارچه کرده و انعطافپذیری بالایی را فراهم میکند. این رویکرد پیشرفته به مهندسان و مدیران شبکه اجازه میدهد تا به جای درگیر شدن با پیکربندی دستی و زمانبر هر دستگاه به صورت مجزا، کل ترافیک شعب و دیتاسنترها را از طریق یک نقطه واحد مانیتور، بهینهسازی و مدیریت کنند. برای درک چگونگی عملکرد این سیستم متمرکز، باید بدانیم وظایف چگونه بین بخشهای مختلف تقسیم شده است.

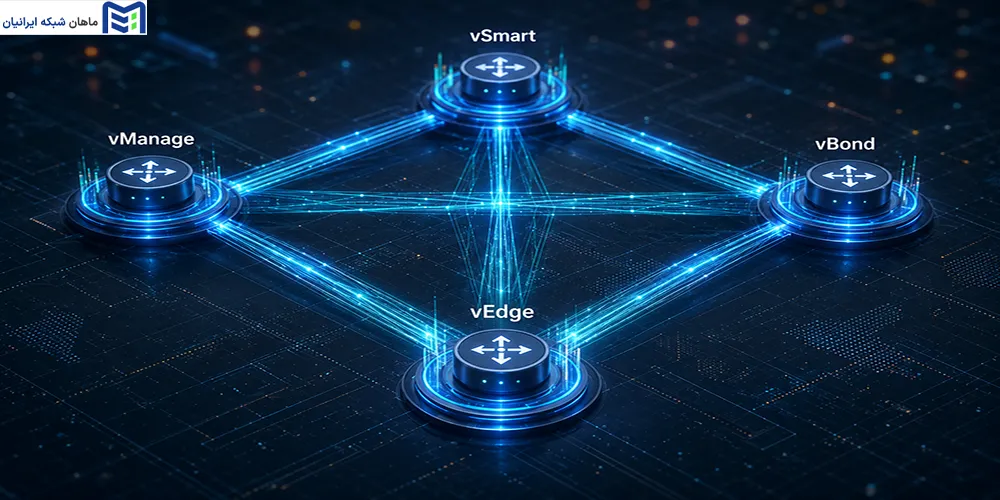

اجزای کلیدی معماری سیسکو SD-WAN
برای درک بهتر نحوه کارکرد این شبکه هوشمند، یک سیستم حملونقل سراسری را تصور کنید.
سیسکو SD-WAN وظایف شبکه را به جای تجمیع در یک دستگاه، بین چهار لایه کاملاً مجزا تقسیم کرده است که مانند چرخدندههای یک سیستم دقیق با هم هماهنگ هستند:
لایه ارکستراسیون
این بخش به عنوان دروازهبان شبکه (Orchestration Plane) عمل میکند. وقتی یک روتر جدید در یکی از شعب روشن میشود، اولین تماس را با vBond میگیرد. vBond مانند یک مامور حراست، هویت و گواهینامههای امنیتی دستگاه را بررسی میکند و تنها پس از تأیید، او را برای برقراری ارتباط به سایر کنترلرها معرفی میکند.
لایه مدیریت (vManage)
این بخش داشبورد گرافیکی و رابط کاربری شبکه شما (Management Plane) است. در معماری vManage، شما به عنوان مدیر شبکه نیازی ندارید با دستورات پیچیده متنی (CLI) درگیر شوید؛ بلکه تمامی تنظیمات، نظارت لحظهای و اعمال سیاستها روی صدها شعبه را تنها با چند کلیک و از یک نقطه مرکزی مدیریت میکنید.
لایه کنترل (vSmart)
این بخش به عنوان مغز متفکر در لایه کنترل (Control Plane) شناخته میشود. کنترلر vSmart بستههای داده را جابجا نمیکند، بلکه با بهرهگیری از پروتکل OMP، وضعیت تمام مسیرها را تحلیل کرده، بهترین نقشهی راه را محاسبه میکند و این دستورالعملها را به روترهای شعب دیکته میکند تا بدانند هر نوع ترافیکی از کدام مسیر عبور کند.
لایه داده (vEdge/cEdge)
تجهیزات فیزیکی یا مجازی مستقر در شعب (Data Plane)، بازوهای اجرایی شبکه هستند. وظیفه این روترها صرفاً جابجایی سریع و امن بستههای اطلاعاتی است و این کار را دقیقاً و بیچونوچرا بر اساس قوانینی که از vSmart دریافت کردهاند انجام میدهند. تفکیک این بازوهای اجرایی از مغز متفکر، همان راز اصلی چابکی در این شبکههاست.
تفکیک Control Plane و Data Plane
در شبکههای سنتی، کنترل پلن و دیتا پلن درون هر روتر با هم ترکیب شده بودند؛ به این معنی که هر دستگاه باید هم مسیرها را به سختی محاسبه میکرد و هم بار انتقال دادهها را به دوش میکشید که این امر موجب پیچیدگی مسیریابی و کاهش مقیاسپذیری میشد.
چرا این جداسازی، کلیدِ هوشمندسازی شبکه و مدیریت متمرکز است؟
با انتقال وظیفه سنگین محاسبه مسیر به کنترلرهای ابری (vSmart)، روترهای لبه تمام توان پردازشی خود را منحصراً برای رمزنگاری سریع و انتقال امن دادهها به کار میگیرند. این معماری نوین به شما اجازه میدهد تا بدون نیاز به تغییر تنظیمات تکتک دستگاهها (Box-by-Box)، سیاستهای ترافیکی هوشمند را بهصورت متمرکز تعریف کرده و در کسری از ثانیه به کل سازمان دیکته کنید؛ رویکردی که چابکی، کاهش خطای انسانی و مقیاسپذیری بینظیری را برای شبکههای مدرن به ارمغان میآورد.
چرا باید از MPLS به سمت SD-WAN مهاجرت کنیم؟
مهاجرت از خطوط سنتی MPLS به معماری نوین SD-WAN، فراتر از یک ارتقای زیرساختی ساده، یک تصمیم استراتژیک برای نجات بودجه سازمان است. شبکههای MPLS با وجود پایداری، به دلیل هزینههای سرسامآورِ ارتقای پهنای باند و انعطافپذیری پایین، دستوپای کسبوکارهای مدرن را میبندند. در مقایسه SD-WAN و MPLS، برگ برنده معماری جدید، امکان استفاده امن و همزمان از بسترهای ارزانتر مانند اینترنت عمومی (Broadband) است.
برای اینکه دید شفافتری نسبت به ابعاد مختلف این جایگزینی داشته باشید و بدانید دقیقاً چرا معماری جدید کفه ترازو را به نفع خود سنگین کرده است، در جدول زیر این دو رویکرد را در چهار شاخص کلیدی مقایسه کردهایم:
| ویژگی | شبکههای سنتی (MPLS) | معماری نوین (SD-WAN) |
|---|---|---|
| هزینه پهنای باند | بسیار بالا (به دلیل خطوط اختصاصی) | مقرونبهصرفه (ترکیب اینترنت، 4G و MPLS) |
| انعطافپذیری و چابکی | پایین (نیازمند زمان طولانی برای ارتقا) | بسیار بالا (اعمال تغییرات در لحظه) |
| مسیریابی هوشمند (QoS) | مبتنی بر آدرس IP و ثابت | مبتنی بر نوع اپلیکیشن (Application-aware) |
| مدیریت شبکه | غیرمتمرکز (دستگاه به دستگاه) | کاملاً متمرکز و ابری (از طریق داشبورد) |
برای درک بهتر این قابلیت، یک سناریوی سازمانی رایج را بررسی میکنیم. فرض کنید در حال برگزاری یک جلسه ویدیویی حساس با مدیران ارشد هستید و همزمان ترافیک بالایی صرف دانلود فایلهای حجیم در شبکه میشود. در یک شبکه سنتی، بروز کوچکترین اختلال در خط ارتباطی منجر به افت کیفیت تصویر یا قطع کامل تماس خواهد شد.
در معماری نوین، سیستم با استفاده از قابلیت Application Recognition (تشخیص نوع برنامه)، ترافیک حیاتی مانند ویدیوکال را از ترافیک عادی نظیر دانلود فایل تفکیک میکند. در صورت بروز هرگونه افت کیفیت در خط ارتباطی فعلی، مانند افزایش تاخیر یا جیتر، تجهیزات لبه (Edge) در کسری از ثانیه و به صورت کاملاً خودکار، ترافیک جلسه ویدیویی را به یک مسیر پایدارتر منتقل میکنند.
این جابجایی ترافیک به صورت کاملاً روان انجام میشود و هیچگونه قطعی یا افت فریمی در ارتباط کاربر رخ نمیدهد. در همین حین، ترافیکهای با اهمیت کمتر روی همان خط ارتباطی ارزانتر باقی میمانند.
راهنمای گامبهگام پیادهسازی سیسکو SD-WAN
استقرار شبکههای سنتی همواره نیازمند اعزام نیرو و پیکربندی دستی است، اما سیسکو SD-WAN با رویکردی خودکار، این چالش را برطرف کرده است.
جادوی راهکار Zero Touch Provisioning
تکنولوژی ZTP (مخفف Zero Touch Provisioning) راهاندازی تجهیزات در شعب دوردست را آنقدر ساده کرده است که کل کار تنها به «وصل کردن کابل و روشن کردن دستگاه» خلاصه میشود.
با این راهکار، دیگر نیازی به اعزام نیروی متخصص و مهندس شبکه به محل استقرار نیست؛ بلکه یک کارمند شعبه میتواند به راحتی دستگاه را به برق و اینترنت متصل کند. روتر پس از روشن شدن، به صورت کاملاً خودکار با سرور ابری ارتباط برقرار کرده و آدرس کنترلرهای اختصاصی سازمان را دریافت میکند.
به این ترتیب، دستگاه بدون نیاز به وارد کردن حتی یک خط کد، در بستر شبکه قرار گرفته و آماده دریافت پیکربندی نهایی میشود.
اتصال دستگاههای لبه به Fabric
پیوستن روترها به بستر شبکه طی سه گام خودکار انجام میشود:
- گام اول (vManage): ثبت سریال روترهای مجاز برای جلوگیری از ورود دستگاههای ناشناس.
- گام دوم (vBond): بررسی گواهینامههای امنیتی و دریافت آدرس کنترلرها توسط روتر.
- گام سوم (تمپلیتها): دریافت و اعمال خودکار تمامی پیکربندیهای از پیشتعیینشده روی دستگاه.
در نهایت، دستگاه با داشبورد مدیریت ارتباط میگیرد و تمامی پیکربندیهای از پیشتعیینشده (مثل سیاستهای مسیریابی) به صورت خودکار روی آن اعمال میشود.
تحلیل خطاها در ارتباط اولیه (مشکلات Reachability)
اگر روتر Edge نتوانست با vBond ارتباط برقرار کند، موارد زیر را بررسی کنید:
- تنظیمات DNS و فایروال: بررسی صحت DNS و باز بودن پورتهای ارتباطی در فایروال.
- بررسی وضعیت در CLI: اجرای دستور
show sdwan control connectionsبرای اطمینان از وضعیت اتصال.
امنیت در SD-WAN
در معماری SD-WAN، امنیت یک بخش جانبی و اضافه نیست، بلکه به صورت پیشفرض در ساختار شبکه تنیده شده است. سیسکو برای محافظت از دادههای سازمان از یک سیستم دفاعی چندلایه استفاده میکند:
امنیت بومی با تونلهای IPsec
تمام ترافیکی که بین شعب، دیتاسنترها و فضای Cloud جابجا میشود، به صورت خودکار درون تونلهای امن IPsec رمزنگاری میشود. با این قابلیت، حتی اگر دادههای سازمان از بستر اینترنت عمومی عبور کنند، کاملاً محرمانه و ایمن باقی میمانند. در این ساختار، مبادله کلیدهای رمزنگاری به صورت کاملاً خودکار توسط Control Plane انجام میشود و دردسرهای کانفیگ دستی VPN به طور کامل حذف میشود.
تامین امنیت در لبه شبکه (Edge)
در شبکههای سنتی، ترافیک شعب برای بررسی امنیتی باید به دیتاسنتر مرکزی فرستاده میشد که این کار سرعت شبکه را کاهش میداد. اما در SD-WAN، روترهای Edge به قابلیتهایی مانند فایروال پیشرفته و سیستمهای پیشگیری از نفوذ (IPS) مجهز شدهاند. به این ترتیب، هر شعبه میتواند به صورت مستقل ترافیک مخرب را در همان نقطه ورود مسدود کند، بدون اینکه نیازی به خرید سختافزارهای امنیتی جداگانه برای هر سایت باشد.
بررسی وضعیت تونلهای امنیتی
برای اطمینان از عملکرد صحیح رمزنگاری و وضعیت ارتباطات، میتوانید در محیط CLI دستگاه از این دستورات استفاده کنید:
show ipsec outbound-connections
اجرای این دستورات به شما نشان میدهد که آیا تونلهای امنیتی IPsec بین سایتهای مختلف با موفقیت برقرار شدهاند یا خیر.
بررسی چند سناریو و چالش پیادهسازی SD-WAN
هرچند مهاجرت به معماری نوین شبکهها مزایای بیشماری دارد، اما استقرار سیسکو SD-WAN در محیطهای واقعی و عملیاتی نیازمند درک صحیح از موانع زیرساختی است.
در ادامه به بررسی رایجترین سناریوها و چالشهایی میپردازیم که مهندسان در زمان پیادهسازی با آنها روبرو میشوند.
چالشهای معمول در لایه انتقال
در زمان راهاندازی روترها و برقراری ارتباط بین سایتها، دو چالش کلاسیک بیش از بقیه خودنمایی میکنند:
۱. عدم تطابق MTU (مخفف Maximum Transmission Unit)
همانطور که میدانیم برای حفظ امنیت در SD-WAN، تمامی دادهها درون تونلهای IPsec کپسوله (Encapsulate) میشوند. این هدرهای امنیتی، حجم فیزیکی بستههای داده را افزایش میدهند. اگر مقدار مجاز MTU در مسیر شبکه و تجهیزات لبه به درستی هماهنگ نشده باشد، بستهها تکهتکه (Fragment) شده یا در میانه راه حذف میشوند. نتیجهی این اتفاق، کندیِ آزاردهنده شبکه و باز نشدن برخی نرمافزارها است. مهندسان معمولاً برای عیبیابی این مشکل از دستور زیر در محیط خط فرمان استفاده میکنند تا از هماهنگی سایز بستهها در پورتهای خروجی مطمئن شوند.
show interface mtu
۲. مسائل مربوط به NAT در بستر اینترنت
از آنجا که بسیاری از شعب از اینترنت عمومی برای ارتباط استفاده میکنند، تجهیزات لبه معمولاً پشت دستگاههای ارائهدهنده سرویس (NAT) قرار دارند. این تغییر آدرسها میتواند در برقراری تونلهای مستقیم بین شعب اختلال ایجاد کند. خوشبختانه در این معماری، vBond با تکنیکهای پیشرفته به روترها کمک میکند تا با موفقیت از موانع NAT عبور کرده و یکدیگر را پیدا کنند.
پیادهسازی QoS برای اپلیکیشنهای حیاتی
در مقایسه SD-WAN و MPLS، توانایی شبکه در واکنشِ لحظهای به افت کیفیت لینکها، یکی از بزرگترین برگهای برنده است که از طریق کیفیت خدمات (QoS) پیشرفته محقق میشود.
- شناسایی اپلیکیشن: روترهای لبه در این ساختار از قابلیت بازرسی عمیق بستهها (DPI) بهره میبرند. آنها برخلاف روترهای سنتی صرفاً به آدرس IP نگاه نمیکنند، بلکه دقیقاً متوجه میشوند که ترافیک عبوری متعلق به یک تماس تصویری، نرمافزار حسابداری یا دانلود یک فایل معمولی است.
- هدایت هوشمند:
س از شناسایی برنامهها، شما میتوانید از طریق معماری vManage قوانینی حیاتی تعریف کنید تا توسط کنترلر vSmart به کل شبکه ابلاغ شود. به عنوان مثال، میتوانید تعیین کنید که ترافیکهای حساس به تاخیر مانند Voice و Video همواره از باکیفیتترین مسیر عبور کنند. در زمان افت کیفیت لینک (افزایش Latency یا Packet Loss)،
سیستم به صورت خودکار و بدون قطعیِ تماس، این ترافیک حیاتی را به یک لینک سالمتر (مانند 4G/LTE یا یک اینترنت دیگر) منتقل میکند. برای مانیتورینگ این رفتار هوشمند، دستور show app-route stats به مدیران شبکه کمک میکند تا وضعیت لحظهای کیفیت مسیرها را زیر نظر داشته باشند.
برای مانیتورینگ این رفتار هوشمند، از دستور زیر استفاده کنید:
show app-route stats
سوالات متداول
❓ آیا SD-WAN جایگزین کاملی برای فایروالهاست؟
برای شعب بله، اما برای دیتاسنترها خیر. به لطف امنیت در SD-WAN و ادغام قابلیتهایی مانند فایروالهای نسل بعدی (NGFW) و سیستمهای پیشگیری از نفوذ (IPS) در روترهای لبه، شعب شما دیگر نیازی به خرید فایروال جداگانه ندارند. اما در هسته مرکزی شبکه و دیتاسنترهای بزرگ، همچنان استفاده از فایروالهای سختافزاری و اختصاصی (به عنوان یک لایه امنیتی مضاعف) توصیه میشود.
❓ آیا میتوان معماری سیسکو SD-WAN را در کنار خطوط فعلی MPLS پیادهسازی کرد؟
بله، یکی از جذابترین ویژگیهای این شبکه، پشتیبانی از مدل ترکیبی (Hybrid WAN) است. شما میتوانید لینکهای پایدار MPLS خود را نگه دارید، در کنار آنها چند لینک ارزانترِ اینترنت یا 4G/LTE اضافه کنید و مدیریت یکپارچه و هدایت هوشمند ترافیک بین تمام آنها را به معماری vManage بسپارید.
❓ تفاوت اصلی تجهیزات vEdge و cEdge در چیست؟
دستگاههای vEdge، سختافزارهای اصیل شرکت Viptela (توسعهدهنده اولیه این تکنولوژی) با سیستمعامل سبک و اختصاصی هستند. در مقابل، cEdgeها در واقع همان روترهای کلاسیک و قدرتمند سیسکو (مانند سریهای ISR و ASR) هستند که با سیستمعامل IOS-XE کار میکنند. cEdge برای سازمانهایی که میخواهند قابلیتهای غنی روترهای سنتی سیسکو را در کنار تکنولوژی جدید داشته باشند، بهترین انتخاب است.
❓ پروتکل OMP دقیقاً چه نقشی در این میان بازی میکند؟
در این معماری، کنترل پلن و دیتا پلن از هم جدا شدهاند. پروتکل OMP زبان مشترک و انحصاری بین مغز شبکه (کنترلر vSmart) و روترهای لبه است. این پروتکل زحمت اجرای مسیریابیهای سنگین (مانند BGP یا OSPF) بین شعب را حذف کرده و اطلاعات مسیرها، سیاستها و کلیدهای رمزنگاری را در بستری امن و یکپارچه توزیع میکند.
❓ با وجود راهکار Zero Touch Provisioning، آیا دوران مهندسان شبکه به پایان رسیده است؟
خیر، راهکار Zero Touch Provisioning صرفاً کارهای فیزیکی و تکراری (مثل کانفیگ اولیه با کابل کنسول در سایتهای دوردست) را به یک فرآیند خودکار تبدیل کرده است. اما طراحی معماری کلان، تعریف استراتژیهای مسیریابی آگاه از برنامه (Application-aware Routing)، و تحلیل سناریوهای پیچیده، بیش از پیش به دانش تحلیلی و عمیق مهندسان و معماران شبکه نیاز دارد.
کلام آخر
مهاجرت به معماری سیسکو SD-WAN صرفاً جایگزینی چند روتر جدید نیست، بلکه یک تغییر استراتژیک در شیوه مدیریت زیرساخت است. همانطور که در مقایسه SD-WAN و MPLS بررسی کردیم، این ساختار نوین با انتقال هوش شبکه به فضایی متمرکز، هزینههای ارتباطی را بهشدت کاهش میدهد. واگذاری محاسبات پیچیده مسیر به کنترلر vSmart و مدیریت یکپارچه از طریق داشبورد معماری vManage، چابکی از دسترفته را به شبکههای سازمانی بازمیگرداند. جهت مشاوره برای ارتقا زیر ساخت شبکه و ارتقا سرور اچ پی خود میتوانید با کارشناسان ماهان شبکه ایرانیان در ارتباط باشید.
