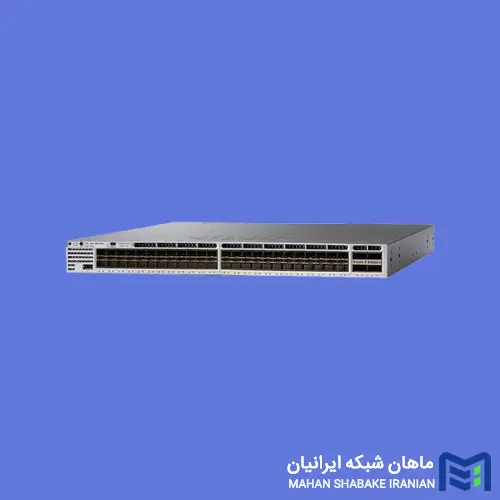

سوئیچ سیسکو مدل WS-C3850-48XS-S یکی از تجهیزات حرفهای خانواده Cisco Catalyst 3850 است که با برخورداری از 48 پورت SFP+ و چهار پورت QSFP+، برای مدیریت ارتباطات پرسرعت در شبکههای سازمانی طراحی شده است. اگر هنگام خرید سوییچ سیسکو به دنبال تجهیزی با تراکم پورت بالا، ظرفیت سوئیچینگ مناسب و قابلیتهای مدیریتی پیشرفته هستید، این مدل میتواند انتخابی کاربردی برای زیرساختهای مبتنی بر فناوری 10GbE باشد.
سوئیچ WS-C3850-48XS-S با بهرهگیری از سیستمعامل Cisco IOS XE، امکان مدیریت ترافیک، تفکیک شبکه و برقراری ارتباط میان تجهیزات مختلف را فراهم میکند. پشتیبانی از ارتباطات 10 و 40 گیگابیتی نیز به مدیران شبکه اجازه میدهد سرورها، تجهیزات ذخیرهسازی و سوئیچهای بالادستی را با سرعت بالا به یکدیگر متصل کنند.
مشخصات فنی سوئیچ سیسکو WS-C3850-48XS-S
- برند: Cisco
- مدل: WS-C3850-48XS-S
- سری محصول: Cisco Catalyst 3850
- نوع سوئیچ: مدیریتی سازمانی
- تعداد پورت: 48 پورت SFP+ با سرعت 1/10Gbps
- پورت آپلینک: 4 پورت ثابت QSFP+ با سرعت 40Gbps
- ظرفیت سوئیچینگ: 1.28 ترابیت بر ثانیه
- نرخ فورواردینگ: 909 میلیون بسته در ثانیه
- حافظه RAM: ظرفیت 8 گیگابایت
- حافظه Flash: ظرفیت 8 گیگابایت
- سیستمعامل: Cisco IOS XE
- سطح لایسنس: IP Base
- منبع تغذیه پیشفرض: 750 وات AC
- قابلیت PoE: ندارد
- فرم فاکتور: رکمونت 1U
سوئیچ Cisco Catalyst WS-C3850-48XS-S برای شبکههایی طراحی شده است که به ظرفیت انتقال اطلاعات بالا و تعداد زیادی اتصال فیبر نوری نیاز دارند. ترکیب 48 پورت SFP+ و چهار پورت QSFP+ باعث شده این دستگاه برای تجمیع لینکهای 10 گیگابیتی و اتصال به زیرساختهای 40 گیگابیتی مناسب باشد.
جایگاه سوئیچ WS-C3850-48XS-S در سری سیسکو
سوئیچ WS-C3850-48XS-S یکی از مدلهای تخصصی خانواده Cisco Catalyst 3850 است که برای استفاده در شبکههای سازمانی و تجمیع ارتباطات پرسرعت توسعه یافته است. برخلاف برخی مدلهای این خانواده که از پورتهای RJ-45 گیگابیتی استفاده میکنند، این دستگاه بر ارتباطات مبتنی بر SFP+ و QSFP+ تمرکز دارد.
این ویژگی باعث میشود سوئیچ 3850-48XS-S برای زیرساختهایی مناسب باشد که تعداد زیادی سرور، سوئیچ دسترسی یا تجهیزات ذخیرهسازی باید از طریق لینکهای 10 گیگابیتی به شبکه مرکزی متصل شوند.
در معماری شبکههای سازمانی، این مدل میتواند در لایه Aggregation یا Distribution مورد استفاده قرار گیرد و ترافیک چندین سوئیچ یا دستگاه را تجمیع کند. چهار پورت 40 گیگابیتی نیز برای ارتباط با تجهیزات بالادستی و انتقال ترافیک تجمیعشده کاربرد دارند.
یکی از تفاوتهای این مدل با بسیاری از سوئیچهای خانواده Catalyst 3850، عدم پشتیبانی از فناوری StackWise-480 است. بنابراین هنگام طراحی شبکه باید این محدودیت را در نظر گرفت و برای تجمیع ارتباطات از قابلیتهایی مانند EtherChannel استفاده کرد.
طراحی سختافزاری و پورتهای سوئیچ سیسکو WS-C3850-48XS-S
سوئیچ Cisco WS-C3850-48XS-S با طراحی رکمونت 1U، تعداد زیادی پورت پرسرعت را در فضایی محدود ارائه میدهد. ساختار سختافزاری دستگاه بهگونهای طراحی شده است که امکان اتصال تجهیزات مختلف از طریق ارتباطات 10 و 40 گیگابیتی فراهم باشد.
مهمترین اجزای سختافزاری این دستگاه عبارتاند از:
- 48 پورت SFP+: پشتیبانی از اتصالات 1 و 10 گیگابیتی برای ارتباط با سرورها، سوئیچها و تجهیزات شبکه.
- 4 پورت QSFP+: پورتهای ثابت 40 گیگابیتی برای ارتباطات پرسرعت و اتصال به شبکههای بالادستی.
- پورت کنسول: امکان مدیریت و پیکربندی دستگاه از طریق ارتباط کنسولی.
- پورت مدیریت اترنت: دسترسی مدیریتی مستقل از ترافیک اصلی شبکه.
- درگاه USB: استفاده برای عملیات مدیریتی و انتقال فایلهای موردنیاز دستگاه.
- چراغهای LED: نمایش وضعیت عملکرد سیستم، پورتها و بخشهای سختافزاری.
- منبع تغذیه: استفاده از پاور AC با توان نامی 750 وات و امکان نصب منبع تغذیه دوم سازگار.
- فنهای خنککننده: سیستم تهویه ماژولار برای کنترل دمای دستگاه در زمان فعالیت مداوم.
طراحی پورتهای SFP+ امکان استفاده از ماژولهای فیبر نوری سازگار را فراهم میکند. بنابراین بسته به نوع ماژول و کابل مورد استفاده، میتوان ارتباطات کوتاهبرد داخل رک یا اتصالات فیبر نوری در فواصل بیشتر را برقرار کرد.

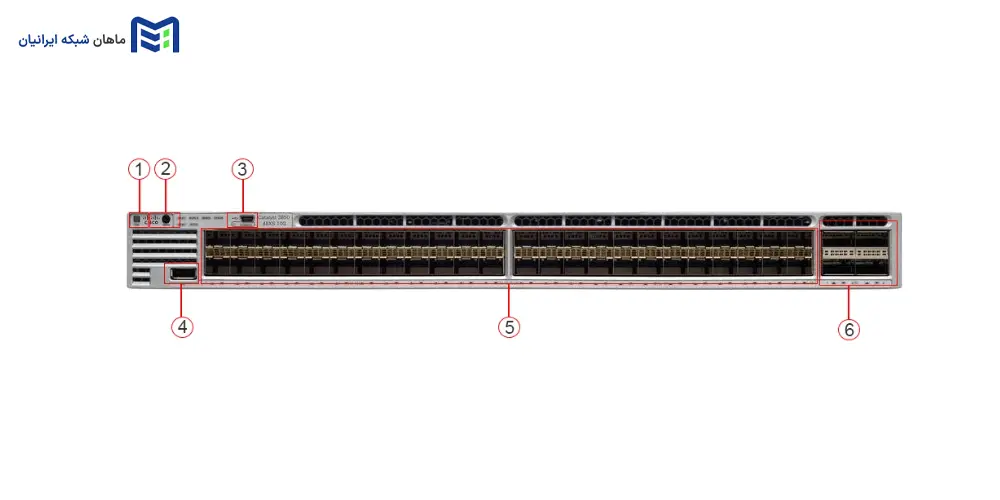

نمای جلویی سوئیچ سیسکو WS-C3850-48XS-S

- دکمه UID برای شناسایی سوئیچ در رک
- دکمه Mode برای تغییر حالت نمایش چراغهای وضعیت
- پورت USB Mini-Type B برای اتصال کنسول و پیکربندی سوئیچ
- پورت USB Type-A برای اتصال حافظه فلش و انتقال فایلها
- تعداد 48 پورت SFP+ با سرعت 1 و 10 گیگابیت بر ثانیه
- تعداد 4 پورت QSFP+ با سرعت 40 گیگابیت بر ثانیه

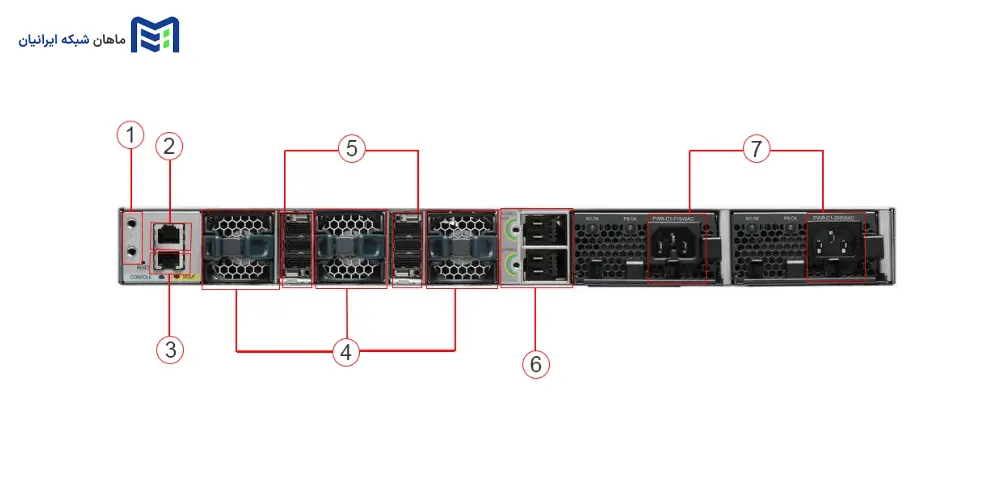

نمای پشتی سوئیچ سیسکو WS-C3850-48XS-S

- محل اتصال ارت (Ground) برای اتصال زمین حفاظتی دستگاه
- پورت Console از نوع RJ-45 برای پیکربندی و مدیریت سوئیچ
- پورت Management از نوع RJ-45 با سرعت 10/100/1000Mbps
- سه ماژول فن اصلی برای خنکسازی سوئیچ
- دو ماژول فن باریک برای تکمیل سیستم خنککننده پنجفن دستگاه
- دو محفظه اتصال در پنل پشتی؛ کاربرد دقیق آنها در تصویر مشخص نیست و نباید بهعنوان پورت StackWise فعال معرفی شوند
- دو ماژول منبع تغذیه AC برای تأمین برق و افزونگی پاور سوئیچ
سیستم خنککننده و منبع تغذیه سوئیچ 3850-48XS-S
یکی از موضوعات مهم هنگام انتخاب سوئیچهای پرتراکم، مدیریت دما و تأمین برق پایدار است. مدل WS-C3850-48XS-S با منبع تغذیه 750 وات AC عرضه شده و از معماری منابع تغذیه افزونه پشتیبانی میکند.
در نسخه استاندارد این مدل، جریان هوا از قسمت جلویی به سمت پشت دستگاه حرکت میکند. این موضوع هنگام نصب در رک اهمیت دارد؛ زیرا جهت جریان هوای سوئیچ باید با طراحی تهویه رک و سایر تجهیزات هماهنگ باشد.
همچنین وجود فنهای ماژولار، نگهداری سختافزاری دستگاه را سادهتر میکند. هنگام خرید نسخههای استوک، سلامت فنها، منابع تغذیه و وضعیت دمایی سوئیچ باید بهدقت بررسی شود.
قابلیتهای نرمافزاری و عملکرد سوئیچ سیسکو WS-C3850-48XS-S
سوئیچ Cisco WS-C3850-48XS-S از سیستمعامل Cisco IOS XE استفاده میکند. این سیستمعامل امکانات متنوعی برای مدیریت ارتباطات شبکه، کنترل ترافیک، پیکربندی VLAN و نظارت بر وضعیت تجهیزات در اختیار مدیران شبکه قرار میدهد.
این مدل با لایسنس IP Base عرضه شده است که مجموعهای از قابلیتهای مدیریتی لایه 2 و امکانات مشخصی از لایه 3 را ارائه میکند. استفاده از قابلیتهای مسیریابی پیشرفتهتر ممکن است به سطح لایسنس متفاوت نیاز داشته باشد.
برخی از قابلیتهای نرمافزاری مهم این سوئیچ عبارتاند از:
- VLAN: تفکیک منطقی شبکه برای مدیریت بهتر کاربران، سرورها و سرویسها.
- Inter-VLAN Routing: امکان برقراری ارتباط میان شبکههای مجازی در محدوده قابلیتهای لایسنس.
- Quality of Service: اولویتبندی ترافیک شبکه برای برنامههای حساس به تأخیر.
- Access Control Lists: تعریف قوانین کنترلی برای محدودسازی ترافیک و دسترسیها.
- Flexible NetFlow: جمعآوری اطلاعات جریانهای شبکه برای تحلیل و مانیتورینگ.
- EtherChannel: تجمیع چند لینک برای افزایش پهنای باند منطقی و ایجاد افزونگی.
- SNMP و Syslog: نظارت بر وضعیت دستگاه و ثبت رویدادهای عملیاتی.
مدیریت ترافیک و کیفیت سرویس در سوئیچ WS-C3850-48XS-S
در شبکههایی که چندین سرویس بهصورت همزمان فعالیت دارند، مدیریت پهنای باند اهمیت زیادی دارد. برای مثال، ترافیک مربوط به ماشینهای مجازی، سیستمهای تلفنی و برنامههای سازمانی ممکن است به سیاستهای متفاوتی نیاز داشته باشد.
قابلیت QoS در این سوئیچ به مدیر شبکه اجازه میدهد ترافیک حساس را شناسایی و اولویتبندی کند. همچنین استفاده از ACL امکان اعمال محدودیتهای دسترسی را براساس سیاستهای امنیتی سازمان فراهم میسازد.
به کمک ابزارهای مانیتورینگ میتوان میزان استفاده از لینکها، وضعیت پورتها و الگوهای ترافیکی را بررسی کرد و پیش از ایجاد گلوگاههای شبکه، برای افزایش ظرفیت تصمیم گرفت.
امکانات سوئیچ مدیریتی سیسکو WS-C3850-48XS-S
سوئیچ 48 پورت Cisco Catalyst 3850-48XS-S مجموعهای از امکانات سختافزاری و مدیریتی را برای شبکههای حرفهای فراهم میکند. مهمترین مزیت این دستگاه، امکان برقراری تعداد زیادی ارتباط 10 گیگابیتی در کنار لینکهای 40 گیگابیتی است.
مهمترین امکانات این مدل عبارتاند از:
- تراکم بالای پورت: اتصال حداکثر 48 لینک 1/10GbE از طریق SFP+.
- ارتباطات 40 گیگابیتی: چهار پورت QSFP+ برای ارتباط با سوئیچهای بالادستی.
- ظرفیت پردازشی مناسب: ظرفیت سوئیچینگ 1280Gbps برای مدیریت حجم بالایی از ترافیک.
- مدیریت پیشرفته: استفاده از Cisco IOS XE و قابلیتهای مدیریتی سازمانی.
- امنیت شبکه: پشتیبانی از قابلیتهایی مانند ACL و مکانیزمهای امنیتی لایه 2.
- مدیریت منابع: امکان بررسی وضعیت پورتها، مصرف پهنای باند و رویدادهای سیستم.
- طراحی رکمونت: اشغال تنها یک یونیت از فضای رک.
- افزونگی برق: امکان استفاده از منبع تغذیه دوم سازگار برای افزایش پایداری.
از طرف دیگر، این دستگاه فاقد پورتهای RJ-45 مخصوص اتصال مستقیم کاربران و قابلیت PoE است. بنابراین برای تجهیزاتی مانند دوربینهای تحت شبکه یا اکسس پوینتهایی که به تغذیه PoE نیاز دارند، باید از سوئیچ مناسب دیگری استفاده کرد.
ماژولها و قطعات سازگار با سوئیچ Cisco WS-C3850-48XS-S
یکی از مهمترین موضوعات هنگام راهاندازی سوئیچهای مبتنی بر SFP+ و QSFP+، انتخاب صحیح ماژولهای ارتباطی است. مدل WS-C3850-48XS-S از ماژولهای نوری و کابلهای سازگار با پورتهای 10 و 40 گیگابیتی پشتیبانی میکند.
| تجهیزات | کاربرد |
|---|---|
| ماژول SFP+ 10G SR | ارتباطات 10 گیگابیتی کوتاهبرد با فیبر مالتیمود |
| ماژول SFP+ 10G LR | ارتباطات 10 گیگابیتی با فیبر سینگلمود |
| ماژول SFP 1G سازگار | ارتباطات یک گیگابیتی |
| ماژول QSFP+ 40G SR4 | اتصالات 40 گیگابیتی کوتاهبرد |
| ماژول QSFP+ 40G LR4 | ارتباطات 40 گیگابیتی با فیبر سینگلمود |
| کابل DAC سازگار | اتصال کوتاهبرد تجهیزات داخل رک |
| منبع تغذیه سازگار | تأمین برق و ایجاد افزونگی |
| فن سازگار | خنکسازی و حفظ دمای عملیاتی |
پشتیبانی واقعی از هر ماژول باید براساس شماره قطعه، نسخه سختافزار و نسخه IOS XE دستگاه بررسی شود.
انتخاب ماژول SFP+ مناسب برای سوئیچ 3850-48XS-S
برای ارتباط با سرورهای مجهز به کارت شبکه 10GbE، استفاده از ماژول SFP+ سازگار اهمیت زیادی دارد. اگر تجهیزات در فاصله کوتاه و داخل یک رک قرار گرفته باشند، کابل DAC سازگار میتواند گزینهای اقتصادی باشد.
در ارتباطات فیبر نوری، انتخاب ماژول SR یا LR به نوع فیبر، فاصله انتقال و مشخصات تجهیزات دو طرف ارتباط بستگی دارد.
همچنین برای اتصال سوئیچ به زیرساخت 40 گیگابیتی میتوان از ماژولهای QSFP+ پشتیبانیشده استفاده کرد. پیش از خرید باید نوع کانکتور، طول موج و سازگاری ماژول با نسخه نرمافزاری سوئیچ کنترل شود.
فناوریهای پشتیبانیشده در سوئیچ Cisco WS-C3850-48XS-S

سوئیچ WS-C3850-48XS-S با مجموعهای از فناوریهای شبکه طراحی شده است که مدیریت ارتباطات، امنیت و نظارت بر ترافیک را سادهتر میکنند.
فناوری VLAN و مدیریت شبکههای مجازی
VLAN به مدیر شبکه اجازه میدهد یک زیرساخت فیزیکی را به چند شبکه منطقی مستقل تقسیم کند. این قابلیت در محیطهایی که سرورهای مختلف برای واحدهای سازمانی، حسابداری یا سرویسهای کاربردی استفاده میشوند، بسیار مهم است.
فناوری EtherChannel و تجمیع لینکها
EtherChannel امکان ترکیب چند اتصال فیزیکی در قالب یک رابط منطقی را فراهم میکند. استفاده صحیح از این قابلیت میتواند پهنای باند تجمیعی را افزایش دهد و در صورت قطع یکی از لینکها، دسترسپذیری ارتباط را بهبود بخشد.
فناوری QoS و اولویتبندی ترافیک
Quality of Service برای مدیریت ترافیک حساس به تأخیر مورد استفاده قرار میگیرد. این فناوری بهویژه در شبکههایی که سرویسهای VoIP، برنامههای سازمانی یا ارتباطات حساس به کیفیت دارند، اهمیت زیادی پیدا میکند.
قابلیتهای امنیتی و کنترل دسترسی
این مدل از مکانیزمهای امنیتی شبکه مانند ACL و قابلیتهای کنترل دسترسی پشتیبانی میکند. استفاده از این امکانات در کنار طراحی مناسب VLAN و سیاستهای مدیریتی، به کاهش دسترسیهای غیرمجاز و مدیریت بهتر ارتباطات کمک میکند.
موارد استفاده از سوئیچ سیسکو WS-C3850-48XS-S
سوئیچ 3850-48XS-S برای محیطهایی کاربرد دارد که تعداد زیادی ارتباط پرسرعت باید در یک نقطه تجمیع شوند. تراکم 48 پورت SFP+ و چهار پورت QSFP+ باعث شده است این دستگاه برای شبکههای فیبر نوری سازمانی و برخی زیرساختهای سروری مناسب باشد.
مهمترین کاربردهای این مدل عبارتاند از:
- شبکههای سازمانی بزرگ: تجمیع ارتباطات سوئیچهای دسترسی و مدیریت ترافیک بین بخشهای مختلف سازمان.
- ارتباط سرورها: اتصال سرورهای مجهز به کارت شبکه 10GbE و انتقال پرسرعت اطلاعات بین تجهیزات.
- زیرساختهای مجازیسازی: فراهمکردن ارتباطات شبکه برای میزبانهای مجازیسازی و سرویسهای سازمانی.
- شبکههای فیبر نوری: برقراری اتصالات کوتاهبرد و بلندبرد متناسب با نوع ماژول انتخابی.
- لایه Aggregation: تجمیع چندین لینک و اتصال آنها به سوئیچهای بالادستی.
- اتصالات تجهیزات ذخیرهسازی: برقراری ارتباط شبکهای با ذخیرهسازهای مبتنی بر Ethernet، مانند تجهیزات iSCSI سازگار.
مقایسه با مدلهای مشابه
| مدل | پورتهای اصلی | پورتهای 40G | سطح لایسنس |
|---|---|---|---|
| WS-C3850-48XS-S | 48 پورت SFP+ | 4 پورت ثابت | IP Base |
| WS-C3850-48XS-E | 48 پورت SFP+ | 4 پورت ثابت | IP Services |
| WS-C3850-48XS-F-S | 48 پورت SFP+ | 4 پورت ثابت | IP Base |
| WS-C3850-24XS-S | 24 پورت SFP+ | با ماژول آپلینک سازگار | IP Base |
مدل WS-C3850-48XS-S و نسخه WS-C3850-48XS-E از نظر تعداد پورتها مشابه هستند، اما تفاوت مهم آنها در سطح امکانات نرمافزاری و لایسنس است. نسخه IP Services برای سناریوهایی که به قابلیتهای مسیریابی پیشرفتهتری نیاز دارند، مناسبتر خواهد بود.
در مقابل، مدل WS-C3850-48XS-F-S با جهت جریان هوای معکوس عرضه میشود. همچنین مدل 24XS-S برای شبکههایی که به تعداد پورت کمتری نیاز دارند، قابل بررسی است.
قیمت سوئیچ سیسکو WS-C3850-48XS-S
قیمت سوئیچ سیسکو WS-C3850-48XS-S به عواملی مانند وضعیت دستگاه، سلامت سختافزار، تعداد منابع تغذیه، ماژولهای همراه و شرایط بازار تجهیزات شبکه بستگی دارد.
با توجه به اینکه این دستگاه از خانواده قدیمیتر Catalyst 3850 است، هنگام خرید نسخههای استوک یا کارکرده باید علاوه بر قیمت، وضعیت فنی و نرمافزاری آن نیز بررسی شود.
یکی از نکات مهم هنگام خرید این مدل، وضعیت چرخه عمر محصول است. فروش رسمی خانواده Catalyst 3850 متوقف شده و تاریخ پایان پشتیبانی اعلامشده برای مدل WS-C3850-48XS-S برابر با 30 آوریل 2027 است. بنابراین هنگام انتخاب دستگاه برای زیرساختهای حساس یا پروژههای بلندمدت باید این محدودیت را در نظر گرفت.
برای استعلام قیمت روز، بررسی موجودی و دریافت مشاوره خرید سوئیچ WS-C3850-48XS-S میتوانید با کارشناسان ماهان شبکه ایرانیان ارتباط برقرار کنید.
سوالات متداول پیش از خرید سوئیچ سیسکو 48 پورت WS-C3750X-48T-L
❓ سوئیچ سیسکو WS-C3850-48XS-S چند پورت دارد؟
این دستگاه دارای 48 پورت SFP+ با سرعت 1 و 10 گیگابیت بر ثانیه و چهار پورت QSFP+ ثابت با سرعت 40 گیگابیت بر ثانیه است.
❓ آیا سوئیچ WS-C3850-48XS-S از قابلیت PoE پشتیبانی میکند؟
خیر. این مدل فاقد قابلیت PoE است و برای تأمین برق تجهیزات تحت شبکه مانند دوربینها و اکسس پوینتها طراحی نشده است.
❓ آیا سوئیچ Cisco 3850-48XS-S قابلیت استک شدن دارد؟
خیر. برخلاف بسیاری از مدلهای سری Catalyst 3850، نسخه 48XS-S از فناوری StackWise-480 پشتیبانی نمیکند و بهصورت Standalone مورد استفاده قرار میگیرد.
❓ تفاوت WS-C3850-48XS-S و WS-C3850-48XS-E چیست؟
تفاوت اصلی این دو مدل در سطح لایسنس نرمافزاری است. مدل 48XS-S دارای IP Base و مدل 48XS-E دارای IP Services است که امکانات مسیریابی پیشرفتهتری ارائه میدهد.
❓ آیا سوئیچ WS-C3850-48XS-S برای اتصال سرورهای HP مناسب است؟
بله. این دستگاه میتواند برای اتصال سرورهای HPE مجهز به کارت شبکه و ماژولهای سازگار با Ethernet 10GbE مورد استفاده قرار گیرد. پیش از نصب باید نوع رابط شبکه سرور، ماژول SFP+ و کابل اتصال بررسی شود.
❓ آیا خرید سوئیچ WS-C3850-48XS-S استوک منطقی است؟
برای شبکههایی که به تعداد زیادی پورت 10GbE نیاز دارند و محدودیت بودجه دارند، این مدل میتواند گزینهای قابل بررسی باشد. بااینحال، وضعیت سختافزار، لایسنس و زمان باقیمانده تا پایان پشتیبانی رسمی باید در تصمیم خرید لحاظ شود.
کلام آخر
سوئیچ سیسکو WS-C3850-48XS-S با 48 پورت SFP+، چهار پورت QSFP+ و ظرفیت سوئیچینگ 1.28 ترابیت بر ثانیه، گزینهای کاربردی برای تجمیع ارتباطات 10 گیگابیتی در شبکههای سازمانی است. امکانات مدیریتی Cisco IOS XE، قابلیتهای امنیتی و طراحی سختافزاری متناسب با رکهای شبکه، از مهمترین ویژگیهای این دستگاه محسوب میشوند.
بااینحال، برای انتخاب یک زیرساخت پایدار باید علاوه بر مشخصات سوئیچ، وضعیت پشتیبانی نرمافزاری و نیازهای توسعه آینده شبکه را نیز در نظر گرفت. همانطور که هنگام بررسی قیمت سرور اچ پی باید به تناسب پردازنده، حافظه و تجهیزات ذخیرهسازی با نوع کاربری توجه کرد، در انتخاب سوئیچ شبکه نیز ظرفیت پورتها، سرعت ارتباط و سازگاری با تجهیزات موجود اهمیت زیادی دارد.
ماهان شبکه ایرانیان با ارائه مشاوره تخصصی در زمینه تجهیزات سرور و شبکه، به شما کمک میکند متناسب با بودجه و نیاز سازمان، گزینه مناسبی را انتخاب کنید.
