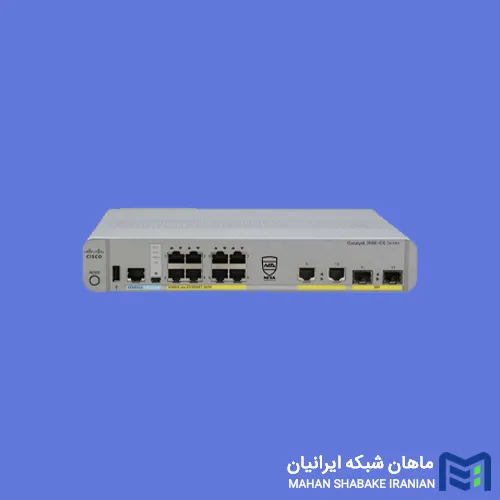

سوئیچ 8 پورت PoE سیسکو مدل WS-C3560CX-8PC-S

سوئیچ PoE سیسکو 8 پورت مدل WS-C3560CX-8PC-S از خانواده Cisco Catalyst 3560-CX، برای شبکه‌هایی طراحی شده است که علاوه بر اتصال گیگابیتی، به تأمین برق تجهیزات تحت شبکه نیز نیاز دارند. اگر هنگام خرید سوئیچ سیسکو به دنبال دستگاهی کم‌حجم، مدیریتی و مناسب برای تلفن‌های IP، اکسس پوینت‌ها و دوربین‌های سازگار با PoE هستید، این مدل می‌تواند گزینه‌ای مناسب برای شبکه‌های اداری و شعب سازمانی باشد.

سوئیچ WS-C3560CX-8PC-S دارای 8 پورت گیگابیتی PoE+ با بودجه برق مجموع 240 وات است. دو پورت آپلینک RJ-45 گیگابیتی و دو اسلات SFP یک‌گیگابیتی نیز ارتباط دستگاه را با سوئیچ‌های بالادستی فراهم می‌کنند. استفاده از سیستم‌عامل Cisco IOS با لایسنس IP Base و طراحی بدون فن، ترکیبی از امکانات مدیریتی و عملکرد کم‌صدا را در اختیار مدیر شبکه قرار می‌دهد.

مشخصات فنی سوئیچ سیسکو WS-C3560CX-8PC-S

• برند: Cisco
• مدل: WS-C3560CX-8PC-S
• خانواده محصول: Cisco Catalyst 3560-CX
• نوع دستگاه: سوئیچ مدیریتی گیگابیتی با قابلیت PoE+
• تعداد پورت اصلی: 8 پورت RJ-45 با سرعت 10/100/1000Mbps
• تعداد پورت PoE+: هشت پورت مطابق استاندارد IEEE 802.3at
• بودجه برق PoE: مجموع 240 وات
• حداکثر توان PoE+ هر پورت: 30 وات
• آپـلینک مسی: 2 پورت Gigabit Ethernet از نوع RJ-45
• آپـلینک فیبر نوری: 2 اسلات SFP با سرعت 1Gbps
• ظرفیت سوئیچینگ تمام‌دوطرفه: 32Gbps
• پهنای باند فورواردینگ: 16Gbps
• نرخ ارسال بسته: 17.9Mpps
• حافظه RAM: ظرفیت 512MB
• حافظه Flash: ظرفیت 128MB
• سیستم‌عامل و لایسنس پیش‌فرض: Cisco IOS با IP Base
• سیستم خنک‌کننده: بدون فن (Fanless)
• ابعاد: حدود 4.44 × 26.9 × 23.8 سانتی‌متر
• وزن: حدود 2.27 کیلوگرم

ظرفیت سوئیچینگ 32 گیگابیتی این مدل برای پردازش ترافیک شبکه‌های دسترسی گیگابیتی در نظر گرفته شده است. نرخ فورواردینگ 17.9 میلیون بسته در ثانیه و پشتیبانی از چهار آپلینک یک‌گیگابیتی، امکان اتصال دستگاه‌های محلی و انتقال ترافیک آن‌ها به شبکه اصلی را فراهم می‌کند. هر چهار آپلینک را می‌توان به‌صورت هم‌زمان استفاده کرد؛ البته میزان بهره‌برداری نهایی به طراحی شبکه و ظرفیت لینک‌های بالادستی بستگی دارد.

دقت داشته باشید که پورت‌های فیبر نوری این مدل از نوع SFP یک‌گیگابیتی هستند؛ بنابراین نباید آن‌ها را با آپلینک‌های 10G SFP+ در مدل‌های دیگر اشتباه گرفت.

جایگاه سوئیچ WS-C3560CX-8PC-S در سری سیسکو

خانواده Catalyst 3560-CX برای استقرار سوئیچ‌های مدیریتی در مکان‌هایی با محدودیت فضا طراحی شده است؛ مانند اتاق‌های اداری، شعب شرکت‌ها، مراکز آموزشی و نقاطی که امکان نصب یک سوئیچ بزرگ در رک وجود ندارد. مدل WS-C3560CX-8PC-S نسخه هشت‌پورتی این سری با قابلیت تأمین برق PoE+ است.

این سوئیچ در لایه Access شبکه کاربرد بیشتری دارد؛ یعنی می‌تواند اتصال کاربران و تجهیزاتی مثل دوربین IP، تلفن تحت شبکه و اکسس پوینت را مدیریت کند و با آپلینک مسی یا فیبر نوری به شبکه بالادستی متصل شود. در مقایسه با سوئیچ‌های غیرمدیریتی، امکان تعریف VLAN، کنترل ترافیک و اعمال سیاست‌های امنیتی بیشتری ارائه می‌دهد.

لایسنس IP Base نیز آن را از مدل‌های LAN Base متمایز می‌کند؛ بااین‌حال برای قابلیت‌های مسیریابی پیشرفته باید سطح لایسنس و نسخه نرم‌افزار بررسی شود. این دستگاه جایگزین سوئیچ‌های پرظرفیت Core یا مدل‌های مجهز به آپلینک 10 گیگابیتی نیست.

طراحی سخت‌افزاری و پورت‌های سوئیچ سیسکو WS-C3560CX-8PC-S

بدنه کم‌حجم و طراحی بدون فن، از ویژگی‌های مهم سوئیچ سیسکو WS-C3560CX-8PC-S هستند. این ساختار به استقرار دستگاه در فضاهای کاری نزدیک به کاربران کمک می‌کند و صدای ناشی از فن را حذف می‌کند. امکان نصب به روش‌های سازگار با تجهیزات و براکت‌های مربوط نیز انعطاف بیشتری در جانمایی فراهم می‌سازد.

در بخش اتصالات، هشت پورت RJ-45 اصلی وظیفه انتقال داده و تأمین برق تجهیزات PoE+ را بر عهده دارند. دو پورت RJ-45 گیگابیتی و دو اسلات SFP یک‌گیگابیتی نیز برای ارتباط با سوئیچ یا شبکه بالادستی در نظر گرفته شده‌اند. پورت‌های مدیریتی و چراغ‌های وضعیت دستگاه به عیب‌یابی و پیکربندی کمک می‌کنند.

• 8 پورت Gigabit PoE+: اتصال تجهیزات تحت شبکه و تغذیه الکتریکی دستگاه‌های سازگار از طریق کابل اترنت.
• 2 آپلینک مسی گیگابیتی: اتصال مستقیم به تجهیزات شبکه از طریق کابل شبکه معمولی.
• 2 آپلینک SFP گیگابیتی: استفاده از ماژول فیبر نوری سازگار برای ارتباط با بخش‌های دیگر شبکه.
• رابط‌های مدیریتی: پیکربندی، نظارت و عیب‌یابی با روش‌های پشتیبانی‌شده توسط Cisco IOS.
• طراحی Fanless: کاهش صدای تجهیزات در محیط‌های اداری و آموزشی.

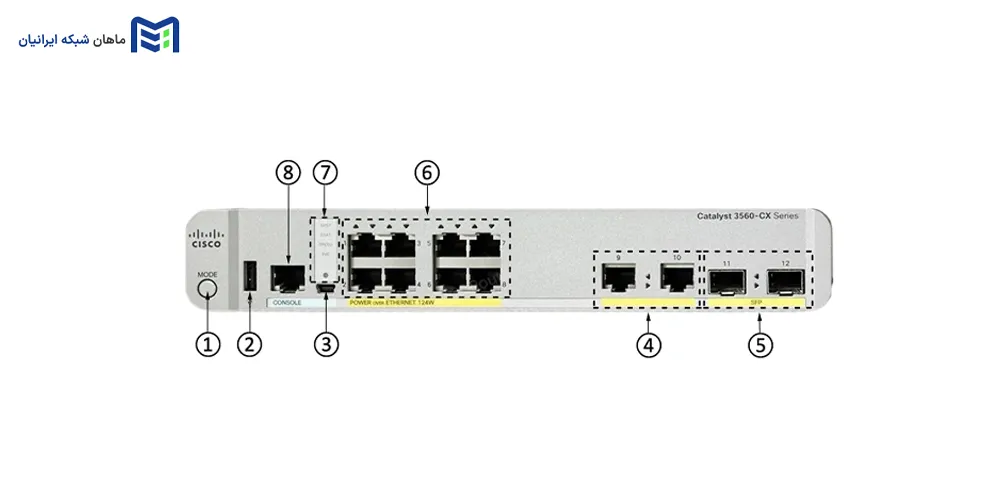

نمای جلویی سوئیچ سیسکو WS-C3560CX-8PC-S



1. دکمه Mode برای تغییر حالت نمایش چراغ‌های وضعیت سوئیچ
2. پورت USB Type-A برای اتصال فلش مموری و انتقال فایل‌های پیکربندی یا به‌روزرسانی
3. پورت USB Mini-Type B برای اتصال کنسول و انجام تنظیمات مدیریتی
4. دو پورت آپلینک RJ-45 گیگابیتی برای اتصال سوئیچ به شبکه بالادستی
5. دو اسلات SFP گیگابیتی برای نصب ماژول فیبر نوری و برقراری ارتباط شبکه
6. هشت پورت RJ-45 گیگابیتی با قابلیت PoE+ برای اتصال و تأمین برق تجهیزات شبکه
7. چراغ‌های LED وضعیت برای نمایش حالت سیستم، پورت‌ها، PoE و وضعیت عملکرد سوئیچ
8. پورت Console از نوع RJ-45 برای مدیریت و پیکربندی مستقیم دستگاه

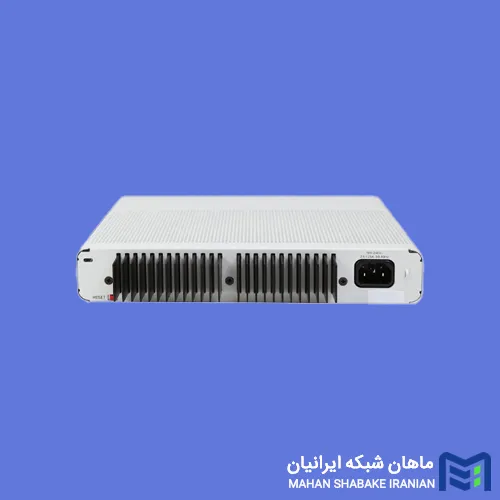

سیستم خنک‌کننده و تأمین برق سوئیچ 3560CX-8PC-S

این مدل بدون فن طراحی شده و برای دفع گرما به تهویه طبیعی بدنه متکی است. هنگام نصب زیر میز، روی دیوار یا در رک باید فضای کافی اطراف دریچه‌های تهویه در نظر گرفته شود؛ زیرا استفاده از تمام ظرفیت PoE می‌تواند بار حرارتی دستگاه را افزایش دهد.

منبع تغذیه داخلی سوئیچ از برق AC استفاده می‌کند و بودجه‌ای برابر با 240 وات برای مصرف‌کننده‌های PoE فراهم می‌سازد. این عدد به معنای مصرف دائمی 240 وات نیست، بلکه سقف توان تخصیص‌دادنی به دستگاه‌های متصل است. مدل WS-C3560CX-8PC-S برخلاف مدل خاص 8PT-S، برق ورودی موردنیاز خود را از آپلینک PoE دریافت نمی‌کند.

قابلیت‌های نرم‌افزاری و عملکرد سوئیچ سیسکو WS-C3560CX-8PC-S

سوئیچ Cisco WS-C3560CX-8PC-S به‌صورت پیش‌فرض با مجموعه قابلیت‌های IP Base در سیستم‌عامل Cisco IOS عرضه شده است. این بستر امکان تفکیک منطقی شبکه، تنظیم سیاست‌های امنیتی و اولویت‌بندی ترافیک را برای کاربردهای سازمانی فراهم می‌کند.

مدیر شبکه می‌تواند با استفاده از VLAN و Voice VLAN، ارتباط تلفن‌های تحت شبکه را از ترافیک کاربران تفکیک کند. قابلیت‌های QoS برای اولویت‌دهی به سرویس‌های حساس به تأخیر و ابزارهایی مانند SNMP و Syslog برای پایش وضعیت سوئیچ کاربرد دارند.

• VLAN و Voice VLAN: جداسازی ترافیک بخش‌ها و سرویس‌های صوتی.
• ACL: مدیریت دسترسی با قوانین مبتنی بر آدرس و نوع ترافیک.
• QoS: طبقه‌بندی و اولویت‌بندی بسته‌های حساس به تأخیر.
• 802.1X: احراز هویت تجهیزات و کاربران بر اساس سیاست امنیتی شبکه.
• DHCP Snooping و Dynamic ARP Inspection: کاهش برخی تهدیدهای رایج در شبکه محلی.
• EtherChannel و LACP: تجمیع منطقی لینک‌های سازگار.
• SNMP، Syslog و RMON: نظارت و ثبت رویدادهای عملیاتی.

مدیریت لایه 3 و محدوده لایسنس IP Base

خانواده Catalyst 3560-CX از قابلیت‌های مدیریتی لایه 3 پشتیبانی می‌کند، اما همه امکانات مسیریابی پیشرفته به‌طور پیش‌فرض در لایسنس IP Base فعال نیستند. پیش از طراحی سناریوهایی مانند اجرای پروتکل‌های پیشرفته مسیریابی، باید Feature Set و نسخه IOS دستگاه کنترل شود.

برای شبکه‌های کوچک، استفاده از قابلیت‌های استاندارد این مدل می‌تواند مدیریت VLANها و ارتباطات محلی را ساده کند؛ بااین‌حال در پروژه‌هایی که به مسیریابی گسترده و ظرفیت پردازشی بالاتر نیاز دارند، انتخاب سوئیچ Distribution یا روتر مناسب ضرورت دارد.

امکانات سوئیچ مدیریتی PoE سیسکو WS-C3560CX-8PC-S

این سوئیچ علاوه بر اتصال گیگابیتی، امکان انتقال برق از طریق کابل شبکه را در اختیار تجهیزات سازگار قرار می‌دهد. چنین ویژگی‌ای می‌تواند تعداد آداپتورها و کابل‌های برق موردنیاز در بخش دسترسی شبکه را کاهش دهد.

• پشتیبانی از PoE+: تغذیه تلفن IP، دوربین و اکسس پوینت سازگار تا سقف استاندارد هر پورت.
• بودجه برق 240 وات: امکان توزیع توان میان هشت پورت براساس مصرف واقعی تجهیزات.
• چهار آپلینک 1GbE: دو آپلینک مسی و دو آپلینک SFP برای اتصال به زیرساخت موجود.
• عملکرد بدون فن: کاهش صدای عملیاتی در فضاهای اداری.
• مدیریت امنیت: امکاناتی مانند ACL، Port Security و 802.1X.
• تفکیک سرویس‌ها: ایجاد VLAN جداگانه برای کاربران و سرویس‌های صوتی.
• نظارت شبکه: بررسی وضعیت پورت‌ها و مصرف منابع از طریق ابزارهای مدیریتی.
• قابلیت نصب منعطف: مناسب برای استفاده در نقاطی با محدودیت فضا، با متعلقات نصب سازگار.

بودجه 240 وات PoE+ چگونه میان پورت‌ها تقسیم می‌شود؟

هر یک از هشت پورت PoE+ این دستگاه می‌تواند برای تجهیزات سازگار تا 30 وات برق تأمین کند؛ بودجه کلی نیز 240 وات است. در یک سناریوی نمونه، اگر چهار دوربین هرکدام 12 وات و دو اکسس پوینت هرکدام 20 وات مصرف کنند، مجموع توان موردنیاز 88 وات می‌شود و بخشی از ظرفیت برای تجهیزات دیگر باقی می‌ماند.

البته توان واقعی باید براساس مشخصات مصرف‌کننده، کلاس PoE، کابل‌کشی و سیاست تخصیص برق محاسبه شود. از این عدد نباید نتیجه گرفت که هر دستگاه متصل همواره 30 وات دریافت می‌کند.

ماژول‌ها و قطعات سازگار با سوئیچ Cisco WS-C3560CX-8PC-S

برای استفاده از آپلینک‌های نوری، ماژول SFP متناسب با سرعت یک گیگابیت و نوع فیبر انتخاب می‌شود. تجهیزات جانبی موردنیاز نیز بسته به محل نصب و تعداد مصرف‌کننده‌های PoE متفاوت خواهند بود.

تجهیزات و ماژول	کاربرد و نکته انتخاب
ماژول SFP 1000BASE-SX سازگار	اتصال گیگابیتی کوتاه‌برد از طریق فیبر مالتی‌مود
ماژول SFP 1000BASE-LX/LH سازگار	اتصال گیگابیتی از طریق فیبر متناسب با مشخصات ماژول
ماژول SFP 1000BASE-T سازگار	ایجاد رابط مسی گیگابیتی در اسلات SFP در صورت پشتیبانی نسخه سخت‌افزاری و نرم‌افزاری
کابل شبکه Cat5e یا Cat6 استاندارد	اتصال تجهیزات گیگابیتی و انتقال PoE+ با کیفیت مناسب
پچ‌کورد فیبر نوری سازگار	اتصال آپلینک SFP به پچ‌پنل یا تجهیزات بالادستی
متعلقات نصب سازگار	نصب دستگاه روی دیوار، زیر میز یا در فضای مناسب

هنگام انتخاب ماژول SFP برای 3560CX-8PC-S به چه نکاتی توجه کنیم؟

پیش از خرید ماژول باید نوع فیبر، فاصله انتقال، طول موج، نوع کانکتور و فهرست سازگاری سیسکو بررسی شود. ماژول‌های SFP+ ده گیگابیتی را نباید صرفاً به دلیل شباهت ظاهری، جایگزین ماژول‌های SFP یک‌گیگابیتی این مدل دانست.

اگر مقصد شبکه نزدیک سوئیچ باشد، آپلینک‌های RJ-45 گیگابیتی گزینه ساده‌تری محسوب می‌شوند. برای اتصال فیبر نوری در مسیرهای طولانی‌تر می‌توان از اسلات‌های SFP و ماژول سازگار بهره گرفت.

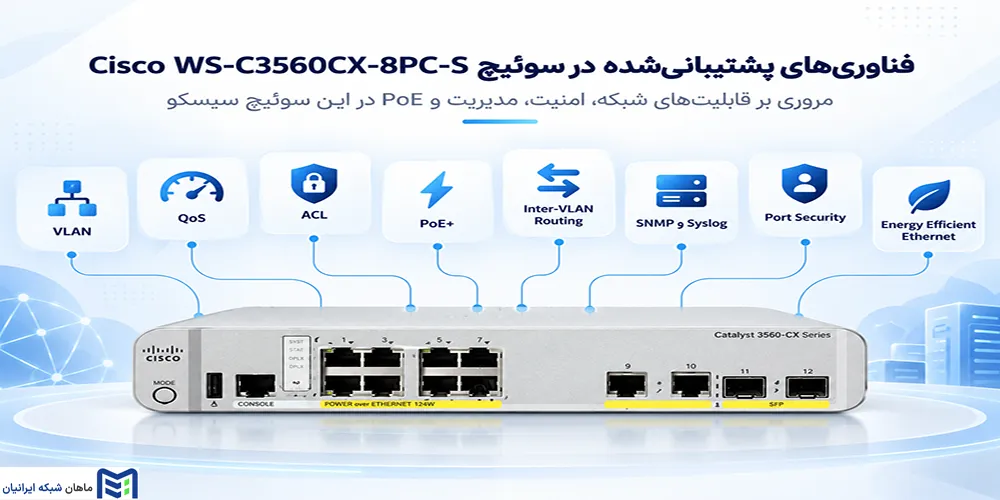

فناوری‌های پشتیبانی‌شده در سوئیچ Cisco WS-C3560CX-8PC-S

فناوری‌های مدیریتی این سوئیچ به افزایش کنترل بر شبکه، مدیریت بهتر توان مصرفی و بهبود امنیت دستگاه‌های متصل کمک می‌کنند. امکانات قابل استفاده در هر شبکه باید متناسب با نسخه IOS و سیاست‌های پیکربندی انتخاب شوند.

فناوری PoE+ و تغذیه تجهیزات تحت شبکه

استاندارد IEEE 802.3at امکان تأمین برق و تبادل داده روی یک کابل اترنت را فراهم می‌کند. این ویژگی در نصب تلفن‌های IP، دوربین‌های تحت شبکه و اکسس پوینت‌هایی که مصرف برق آن‌ها در محدوده PoE+ قرار می‌گیرد، کاربرد دارد.

فناوری VLAN و Voice VLAN

با VLAN می‌توان ترافیک بخش‌های مختلف سازمان را از یکدیگر جدا کرد. Voice VLAN نیز امکان مدیریت مستقل ترافیک تلفن‌های تحت شبکه را فراهم می‌کند و در کنار QoS به کنترل بهتر کیفیت مکالمه کمک می‌کند.

فناوری QoS و مدیریت اولویت ترافیک

QoS برای شناسایی و اولویت‌بندی داده‌های حساس به تأخیر کاربرد دارد. در شبکه‌ای که تماس VoIP، انتقال فایل و ترافیک اداری به‌صورت هم‌زمان جریان دارند، تنظیم صحیح QoS می‌تواند از افت کیفیت سرویس‌های حساس جلوگیری کند.

کنترل دسترسی با ACL و 802.1X

ACL سیاست‌هایی برای مجاز یا مسدود کردن بخشی از ترافیک شبکه تعریف می‌کند. قابلیت 802.1X نیز می‌تواند اتصال دستگاه‌ها را مشروط به احراز هویت کند تا مدیریت دسترسی در شبکه‌های اداری دقیق‌تر شود.

تجمیع لینک با EtherChannel و LACP

EtherChannel چند لینک فیزیکی سازگار را در قالب یک اتصال منطقی تجمیع می‌کند. این قابلیت در صورت پیکربندی صحیح دو طرف، برای بهبود افزونگی یا استفاده از پهنای باند تجمیعی مفید است؛ بااین‌حال سرعت یک جریان منفرد الزاماً برابر با مجموع سرعت تمام لینک‌ها نخواهد بود.

قابلیت‌های امنیتی DHCP Snooping و Dynamic ARP Inspection

DHCP Snooping به محدودسازی پاسخ‌های نامعتبر DHCP کمک می‌کند و Dynamic ARP Inspection برای کاهش خطر برخی حملات مبتنی بر جعل ARP کاربرد دارد. فعال‌سازی این قابلیت‌ها باید با شناخت ساختار شبکه و پورت‌های مورداعتماد انجام شود.

موارد استفاده از سوئیچ سیسکو WS-C3560CX-8PC-S

سوئیچ WS-C3560CX-8PC-S برای کاربردهایی مناسب است که به تعداد محدودی پورت گیگابیتی و تأمین برق PoE+ نیاز دارند. طراحی کم‌حجم و بدون فن باعث می‌شود این مدل در کنار کاربران و بدون نیاز به اتاق تجهیزات اختصاصی نیز قابل استفاده باشد.

1. دفاتر و شعب سازمانی: اتصال کامپیوترها، تلفن‌ها و تجهیزات شبکه در فضای محدود.
2. دوربین‌های تحت شبکه: انتقال تصویر و تأمین برق دوربین‌های سازگار با PoE+.
3. تلفن‌های VoIP: تغذیه تلفن‌های IP و تفکیک ترافیک صوتی با Voice VLAN.
4. نقاط دسترسی بی‌سیم: اتصال اکسس پوینت‌های گیگابیتی سازگار با بودجه PoE دستگاه.
5. مراکز آموزشی و اتاق‌های جلسات: ایجاد اتصال شبکه کم‌صدا و مدیریت‌شده نزدیک کاربران.
6. فروشگاه‌ها و کیوسک‌ها: اتصال تجهیزات شبکه‌ای و پایانه‌های سازگار با PoE در نقاط کوچک.
7. گسترش لایه دسترسی: افزودن چند پورت مدیریتی در نقطه‌ای دورتر از سوئیچ مرکزی.

مقایسه سوئیچ WS-C3560CX-8PC-S با مدل‌های مشابه

هنگام انتخاب سوئیچ فشرده، تعداد پورت‌ها، توان PoE و سرعت آپلینک باید هم‌زمان بررسی شوند. جدول زیر تفاوت برخی مدل‌های نزدیک را نشان می‌دهد.

مدل سوئیچ	پورت‌های اصلی	بودجه PoE	آپلینک	لایسنس پیش‌فرض
WS-C3560CX-8PC-S	8 پورت گیگابیتی PoE+	240 وات	2 پورت 1G RJ-45 + دو SFP یک‌گیگابیتی	IP Base
WS-C3560CX-8TC-S	8 پورت گیگابیتی بدون PoE	فاقد PoE	2 پورت 1G RJ-45 + دو SFP یک‌گیگابیتی	IP Base
WS-C3560CX-12PC-S	12 پورت گیگابیتی PoE+	240 وات	2 پورت 1G RJ-45 + دو SFP یک‌گیگابیتی	IP Base
WS-C2960CX-8PC-L	8 پورت گیگابیتی PoE+	124 وات	2 پورت 1G RJ-45 + دو SFP یک‌گیگابیتی	LAN Base

اگر به هشت پورت با بودجه بالاتر PoE و امکانات مدیریتی IP Base نیاز دارید، WS-C3560CX-8PC-S گزینه قابل بررسی است. مدل 8TC-S برای کاربردهای بدون PoE و مدل 12PC-S برای تعداد پورت بیشتر مناسب‌تر هستند. مدل 2960CX-8PC-L نیز بودجه PoE کمتری دارد و با مجموعه امکانات LAN Base عرضه می‌شود.

قیمت سوئیچ PoE سیسکو WS-C3560CX-8PC-S

قیمت سوئیچ سیسکو WS-C3560CX-8PC-S تحت تأثیر وضعیت دستگاه، سلامت پورت‌های PoE، لایسنس نرم‌افزاری، وجود تجهیزات جانبی و شرایط بازار قرار دارد. در نمونه‌های استوک، بررسی صرفاً ظاهری کافی نیست؛ زیرا ممکن است انتقال داده درست عمل کند اما یک یا چند پورت در تأمین توان PoE دچار مشکل باشند.

پیش از خرید این مدل بهتر است موارد زیر بررسی شوند:

• سلامت هر هشت پورت شبکه و خروجی PoE+ آن‌ها
• توان واقعی قابل تخصیص به تجهیزات در تست عملی
• عملکرد دو پورت آپلینک مسی و دو اسلات SFP
• نسخه Cisco IOS و وضعیت لایسنس IP Base
• سلامت منبع تغذیه، بدنه و کانکتورها
• وجود متعلقات نصب و شرایط گارانتی
• وضعیت چرخه عمر محصول و دسترسی به به‌روزرسانی امنیتی

برای استعلام موجودی، بررسی شرایط گارانتی و دریافت قیمت روز سوئیچ PoE سیسکو WS-C3560CX-8PC-S می‌توانید با کارشناسان ماهان شبکه ایرانیان تماس بگیرید.

سوالات متداول پیش از خرید سوئیچ سیسکو WS-C3560CX-8PC-S

کلام آخر

سوئیچ PoE سیسکو WS-C3560CX-8PC-S با هشت پورت گیگابیتی PoE+، بودجه برق 240 وات، چهار آپلینک یک‌گیگابیتی و طراحی بدون فن، انتخابی کاربردی برای شبکه‌های دسترسی کوچک و متوسط است. قابلیت‌های مدیریتی IP Base نیز کنترل بیشتری بر تفکیک شبکه، امنیت و کیفیت سرویس فراهم می‌کنند.

در انتخاب تجهیزات شبکه، صرفاً تعداد پورت‌ها تعیین‌کننده نیست و باید توان PoE، سرعت آپلینک و نیاز توسعه شبکه را نیز در نظر گرفت. همان‌طور که هنگام بررسی قیمت سرور hp لازم است سخت‌افزار متناسب با نوع کاربری انتخاب شود، در خرید سوئیچ نیز سازگاری با تجهیزات موجود و ظرفیت واقعی شبکه اهمیت دارد. کارشناسان ماهان شبکه ایرانیان می‌توانند برای انتخاب گزینه مناسب و استعلام قیمت روز راهنمایی‌تان کنند.
