آیا تا به حال هنگام انتخاب یا ارتقاء یک سرور با این پرسش روبه‌رو شده‌اید که کدام اسلات مادربرد بهترین کارایی را برای کارت‌های توسعه شما فراهم می‌کند؟ بسیاری از مدیران IT در نگاه اول، اسلات‌های PCIe را تنها شکاف‌هایی برای نصب کارت شبکه، رید کنترلر یا GPU می‌بینند؛ اما در واقعیت، این اسلات‌ها یکی از تعیین‌کننده‌ترین عوامل در عملکرد، مقیاس‌پذیری و حتی طول عمر یک سرور هستند.
PCIe (Peripheral Component Interconnect Express) استانداردی است که طی دو دهه اخیر به ستون فقرات ارتباطات پرسرعت در سرورها تبدیل شده است. هر کارت توسعه‌ای که وظیفه‌ای حیاتی مانند مدیریت ذخیره‌سازی، پردازش گرافیکی، شتاب‌دهی به بارهای هوش مصنوعی یا اتصال شبکه پرسرعت را بر عهده دارد، برای دستیابی به پهنای باند و کارایی مورد نیاز خود متکی بر همین اسلات‌هاست.
اما پرسش کلیدی اینجاست:
- تفاوت میان اسلات‌های x1، x4، x8 و x16 در عمل چیست؟
- چرا یک کارت NVMe یا RAID در برخی اسلات‌ها کار نمی‌کند یا با افت کارایی مواجه می‌شود؟
- چه تفاوتی میان نسل‌های مختلف PCIe (از 1.0 تا 6.0) وجود دارد و این موضوع چه اثری بر انتخاب سرور دارد؟
- و مهم‌تر از همه، چگونه می‌توان در میان پیچیدگی‌هایی مثل بایفورکیشن، رایزر و سازگاری نسلی، بهترین تصمیم را برای سازمان گرفت؟
این مقاله با هدف پاسخ به این پرسش‌ها و ارائه راهنمایی جامع برای مدیران IT و متخصصان شبکه تهیه شده است. شما در ادامه نه‌تنها با انواع اسلات PCIe در مادربردهای سرور آشنا خواهید شد، بلکه جزئیاتی مانند نحوه تقسیم Laneها، نقش رایزرها در سرورهای رکمونت، و بهترین‌تمرین‌ها در انتخاب اسلات مناسب برای کاربردهای مختلف، را نیز به دست خواهید آورد.
هدف ما ساده است: پس از مطالعه این مطلب، دیگر نیازی به جستجو در ده‌ها منبع پراکنده نخواهید داشت.
اسلات PCIe چیست؟

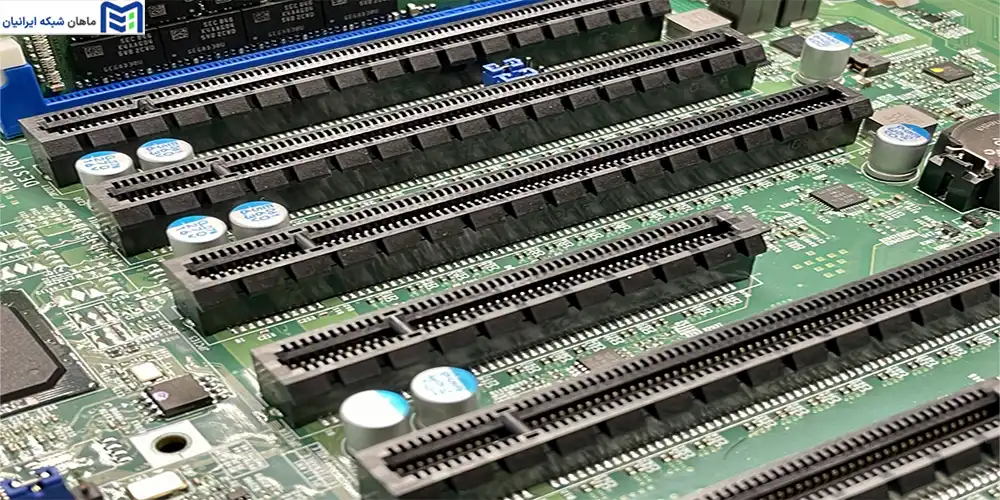

وقتی به مادربرد یک سرور نگاه می‌کنید، ردیفی از شکاف‌های باریک و نسبتاً بلند را می‌بینید که در ظاهر همگی شبیه به هم هستند. این شکاف‌ها همان اسلات‌های PCIe (Peripheral Component Interconnect Express) هستند؛ رابط‌هایی پرسرعت که امکان اتصال کارت‌های توسعه به پردازنده و سایر اجزای سیستم را فراهم می‌کنند.
برخلاف استانداردهای قدیمی‌تر مانند PCI و PCI-X که از یک گذرگاه مشترک برای تبادل داده استفاده می‌کردند، PCIe معماری Point-to-Point دارد. به این معنا که هر اسلات، یک مسیر ارتباطی اختصاصی با پردازنده یا چیپست دارد و همین ویژگی باعث کاهش تأخیر، افزایش پهنای باند و بهبود پایداری ارتباط می‌شود.
تفاوت PCIe با استانداردهای قدیمی‌تر
- PCI (Peripheral Component Interconnect): نسل اولیه اسلات‌های توسعه، با پهنای باند محدود (حداکثر 133MB/s) که سال‌ها در مادربردهای دسکتاپ و سرورهای قدیمی استفاده می‌شد.
- PCI-X (PCI eXtended): نسخه بهبود یافته PCI برای سرورها، با توانایی ارائه پهنای باند بالاتر (تا 1064MB/s)، اما همچنان متکی به ساختار گذرگاه مشترک.
- AGP (Accelerated Graphics Port): رابط اختصاصی برای کارت‌های گرافیک، که به مرور با ظهور PCIe منسوخ شد.
- PCIe: استانداردی ماژولار و انعطاف‌پذیر که از خطوط ارتباطی موسوم به Lane تشکیل شده و می‌تواند پهنای باند را به صورت مقیاس‌پذیر در اختیار هر کارت قرار دهد.
چرا PCIe برای سرورها اهمیت دارد؟
در محیط‌های سروری، که بارهای کاری متنوعی از پردازش‌های سنگین داده تا مجازی‌سازی و هوش مصنوعی اجرا می‌شوند، سرعت و پایداری ارتباط میان کارت‌های توسعه و پردازنده نقش حیاتی دارد. به همین دلیل، امروزه تقریباً تمام کارت‌های توسعه مهم—از جمله:
- کارت شبکه سرور پرسرعت (10GbE, 25GbE, 100GbE)،
- کارت‌های RAID و HBA،
- شتاب‌دهنده‌های گرافیکی (GPU)،
- و ماژول‌های ذخیره‌سازی NVMe—
- همگی از اسلات‌های PCIe به عنوان بستر اصلی خود استفاده می‌کنند.
مادربرد سرو چیست ؟ به بیان ساده، اگر مادربرد سرور را به یک شهر تشبیه کنیم، اسلات‌های PCIe بزرگراه‌هایی هستند که داده‌ها را با کمترین تأخیر و بیشترین سرعت میان اجزای کلیدی جابه‌جا می‌کنند.

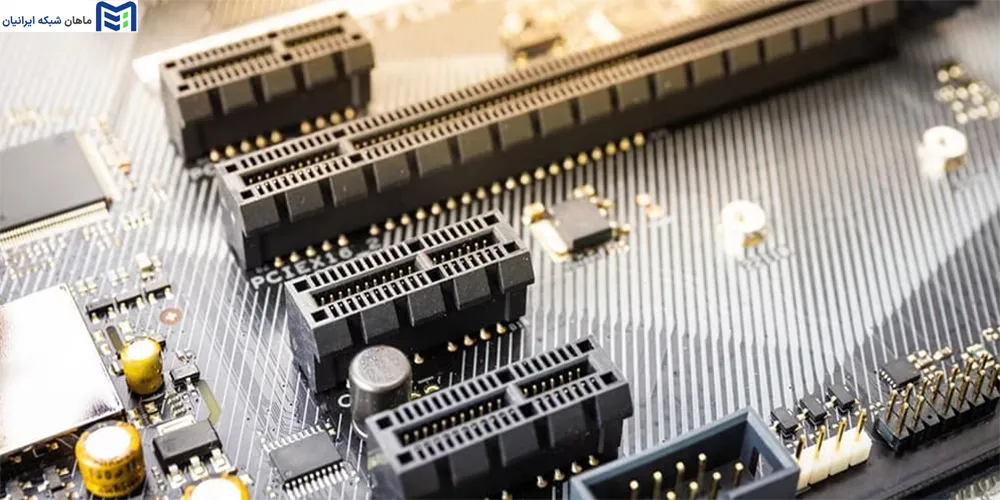

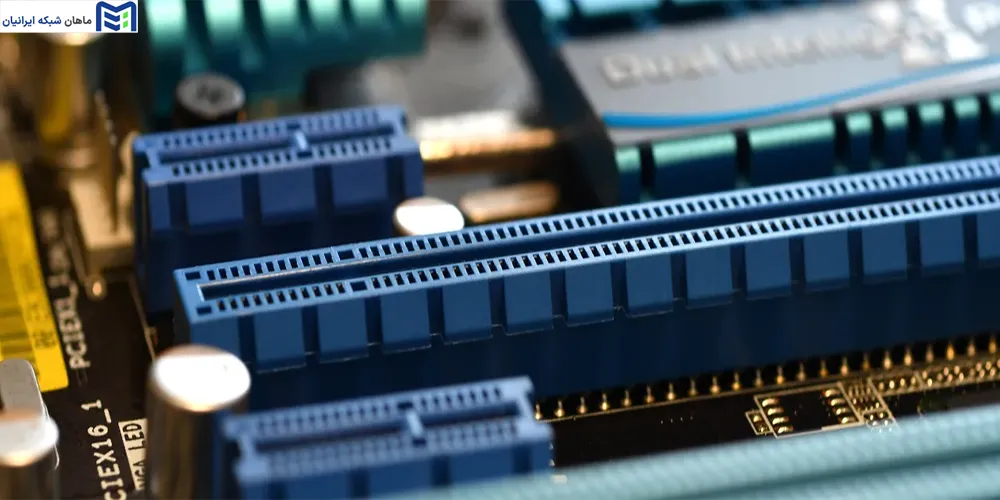

انواع فیزیکی اسلات PCIe در مادربرد سرور
اسلات‌های PCIe در ظاهر شبیه به هم هستند، اما طول و تعداد Lane (خطوط ارتباطی) آنها متفاوت است. هرچه تعداد Lane بیشتر باشد، پهنای باند بیشتری در اختیار کارت توسعه قرار می‌گیرد. این تنوع به مدیران IT این امکان را می‌دهد تا کارت‌های مختلفی—از کوچک‌ترین کارت‌های شبکه تا قدرتمندترین کارت‌های گرافیک و شتاب‌دهنده—را روی یک مادربرد نصب کنند.
Lane در PCIe چیست؟
هر Lane شامل دو جفت خط انتقال (Send و Receive) است که داده‌ها را به‌صورت همزمان ارسال و دریافت می‌کند. به زبان ساده، Lane همان مسیر اختصاصی تبادل داده است.

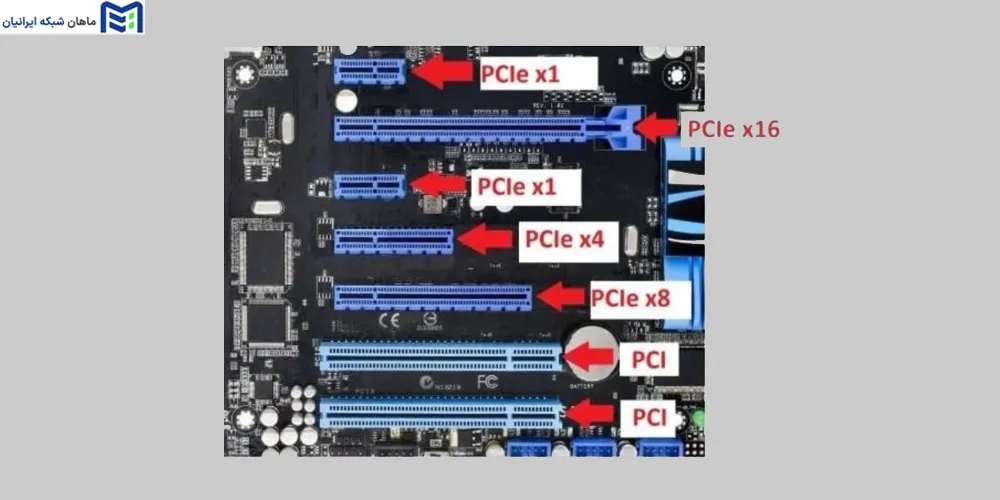

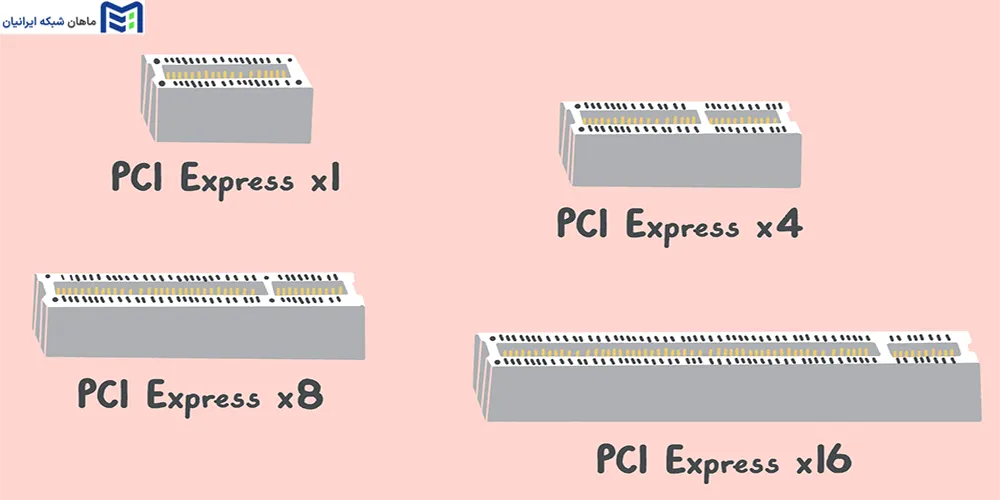

سایزهای متداول اسلات PCIe
- PCIe x1: کوچک‌ترین اسلات، با 1 Lane. مناسب کارت‌های کم‌مصرف مثل کارت‌های صدا یا بعضی کارت‌های شبکه.
- PCIe x4: چهار Lane. اغلب برای کارت‌های NVMe یا کنترلرهای ذخیره‌سازی میان‌رده استفاده می‌شود.
- PCIe x8: هشت Lane. کاربرد زیاد در کارت‌های RAID ، HBA ، و برخی کارت‌های شبکه پرسرعت.
- PCIe x16: شانزده Lane. اصلی‌ترین گزینه برای کارت‌های گرافیک و شتاب‌دهنده‌های پردازشی.
- PCIe x32: به‌ندرت استفاده می‌شود و بیشتر در پلتفرم‌های خاص و سرورهای بسیار پیشرفته دیده می‌شود.
| نوع اسلات (Form Factor) | تعداد Lane | پهنای باند در PCIe 3.0 (GB/s) | پهنای باند در PCIe 4.0 (GB/s) | کاربردهای رایج در سرور |
|---|---|---|---|---|
| PCIe x1 | 1 | 1 GB/s | 2 GB/s | کارت‌های ساده (صوت، USB، شبکه کم‌سرعت) |
| PCIe x4 | 4 | 4 GB/s | 8 GB/s | کارت‌های NVMe، کنترلرهای ذخیره‌سازی کوچک |
| PCIe x8 | 8 | 8 GB/s | 16 GB/s | کارت‌های RAID/HBA، کارت شبکه 10/25GbE |
| PCIe x16 | 16 | 16 GB/s | 32 GB/s | کارت‌های GPU، شتاب‌دهنده‌های AI، کارت‌های شبکه پرظرفیت |
| PCIe x32 | 32 | 32 GB/s | 64 GB/s | پلتفرم‌های خاص، سرورهای High-Performance Computing (کم‌کاربرد) |
مقادیر بالا مربوط به هر نسل PCIe است. به عنوان مثال، در PCIe 5.0 سرعت‌ها باز هم دو برابر می‌شوند (x16 در Gen5 → حدود 64 GB/s).
نسل‌های PCIe و پهنای باند آنها
استاندارد PCIe طی دو دهه گذشته بارها به‌روزرسانی شده و هر نسل جدید پهنای باند و قابلیت‌های بیشتری را برای مادربردها و کارت‌های توسعه به همراه آورده است. برای مدیران IT، شناخت تفاوت میان این نسل‌ها حیاتی است، زیرا انتخاب اشتباه می‌تواند باعث هدر رفتن توان کارت‌ها یا ایجاد گلوگاه در سرور شود.
تفاوت اصلی نسل‌ها
هر نسل جدید تقریباً پهنای باند دو برابر نسل قبلی را ارائه می‌دهد.
کارت‌ها و اسلات‌ها معمولاً سازگار به عقب هستند (Backward Compatibility). یعنی یک کارت Gen3 می‌تواند روی اسلات Gen4 کار کند، اما تنها با سرعت Gen3.
از Gen4 به بعد، مدیریت سیگنالینگ و کیفیت کابل‌کشی و برد اهمیت بیشتری پیدا می‌کند، زیرا سرعت تبادل داده بسیار بالاتر است.
جدول مقایسه نسل‌های PCIe
| نسل PCIe | سال معرفی | سرعت هر Lane (GT/s) | پهنای باند مؤثر هر Lane (MB/s) | پهنای باند x16 (GB/s) | ویژگی کلیدی |
|---|---|---|---|---|---|
| PCIe 1.0 | 2003 | 2.5 GT/s | ~250 MB/s | ~4 GB/s | آغاز استاندارد PCIe، جایگزین PCI/PCI-X |
| PCIe 2.0 | 2007 | 5 GT/s | ~500 MB/s | ~8 GB/s | دو برابر شدن پهنای باند، رایج در سرورهای قدیمی |
| PCIe 3.0 | 2010 | 8 GT/s | ~985 MB/s | ~16 GB/s | استاندارد پرکاربرد در نسل‌های سرور Gen9 |
| PCIe 4.0 | 2017 | 16 GT/s | ~1969 MB/s | ~32 GB/s | پشتیبانی از NVMe پرسرعت، کارت‌های شبکه 100GbE |
| PCIe 5.0 | 2019 | 32 GT/s | ~3938 MB/s | ~64 GB/s | رایج در سرورهای نسل Gen11، مناسب AI و HPC |
| PCIe 6.0 | 2022 | 64 GT/s | ~7877 MB/s | ~128 GB/s | فناوری PAM4 برای افزایش سرعت، کاربرد در دیتاسنتر و هوش مصنوعی |
پیامد عملی در سرورها
- یک کارت GPU نسل جدید اگر روی اسلات Gen3 نصب شود، تنها بخشی از توان خود را ارائه می‌دهد.
- کارت‌های NVMe U.2/U.3 یا RAID/HBA در اسلاتی با Lane محدود (مثلاً x4 روی مادربردی که فقط Gen3 دارد) با گلوگاه روبه‌رو می‌شوند.
- برای بارهای کاری سنگین مانند یادگیری ماشین یا پایگاه‌داده‌های پرسرعت، انتخاب مادربرد با اسلات Gen5 یا Gen6 ضروری است.
کاربردهای هر نوع اسلات PCIe
همه اسلات‌های PCIe فقط برای نصب کارت گرافیک طراحی نشده‌اند. در واقع، هر سایز و نسل اسلات، نقش متفاوتی در کارایی و توسعه سرور دارد. در ادامه مهم‌ترین سناریوها را بررسی می‌کنیم:
کارت‌های شبکه (NIC)
اسلات‌های پرکاربرد: PCIe x4 و PCIe x8
کاربرد:
- نصب کارت‌های شبکه 10GbE، 25GbE و حتی 100GbE
- افزایش پهنای باند ارتباطی سرور با شبکه
چالش: اگر کارت شبکه پرظرفیت روی اسلات با Lane کمتر نصب شود، دچار محدودیت سرعت خواهد شد.
کارت‌های ذخیره‌سازی (RAID / HBA / NVMe)
اسلات‌های پرکاربرد: PCIe x4 و PCIe x8
کاربرد:
- نصب کارت‌های RAID Controller برای مدیریت هاردهای SAS/SATA
- نصب کارت‌های HBA برای اتصال مستقیم استوریج‌ها
- نصب کارت‌های NVMe Expansion برای SSDهای پرسرعت
چالش: کارت‌های ذخیره‌سازی با سرعت بالا نیازمند نسل‌های جدیدتر PCIe هستند، مخصوصاً از Gen4 به بعد.
کارت‌های گرافیک و شتاب‌دهنده‌های پردازشی (GPU / FPGA / AI Accelerator)
اسلات‌های پرکاربرد: PCIe x16
کاربرد:
- اجرای بارهای کاری سنگین مانند پردازش گرافیکی، یادگیری ماشین، هوش مصنوعی، HPC
- نصب کارت‌های NVIDIA A100 یا AMD Instinct در دیتاسنترها
چالش:
- نیاز به پهنای باند بسیار بالا → حداقل Gen4 یا Gen5
- نیاز به تأمین توان (Power Delivery) بیشتر و گاهی استفاده از Riser Card
کارت‌های جانبی (Sound, USB, Capture Card, …)
اسلات‌های پرکاربرد: PCIe x1
کاربرد:
- کارت‌های ساده مثل صدا، USB اضافه یا کارت کپچر
- بیشتر در سرورهای Workstation یا Lab کاربرد دارند
چالش: در سرورهای Enterprise به ندرت استفاده می‌شوند.
کارت‌های امنیتی و شتاب‌دهنده رمزنگاری (Cryptographic Accelerators)
اسلات‌های پرکاربرد: PCIe x8 یا PCIe x16
کاربرد
- افزایش سرعت پردازش SSL/TLS
- شتاب‌دهی به عملیات رمزنگاری و فشرده‌سازی داده‌ها
- بسیار رایج در دیتاسنترها و بانک‌ها برای بارهای امنیتی و مالی.
جدول خلاصه کاربرد اسلات‌های PCIe
| نوع اسلات | سناریوهای پرکاربرد در سرور | مثال عملی |
|---|---|---|
| PCIe x1 | کارت‌های جانبی ساده (USB، صدا) | سرورهای تست و ورک‌استیشن |
| PCIe x4 | کارت‌های NVMe، کنترلر ذخیره‌سازی سبک | نصب SSDهای NVMe U.2/U.3 |
| PCIe x8 | RAID/HBA، کارت شبکه پرسرعت، کارت امنیتی | کارت RAID SAS یا NIC 25GbE |
| PCIe x16 | GPU، FPGA، AI Accelerator | نصب کارت NVIDIA A100 |
| PCIe x32 | سرورهای خاص و High-Performance | سیستم‌های سوپرکامپیوتینگ |
نکته‌ای که باید مدیران IT در نظر داشته باشند این است که انتخاب اسلات PCIe تنها به تعداد Lane یا نسل آن محدود نمی‌شود، بلکه هماهنگی بین سخت‌افزار (مادربرد، CPU و کارت توسعه) اهمیت حیاتی دارد. به عنوان مثال، اگر یک کارت شبکه 100GbE روی اسلات PCIe x8 نسل سوم نصب شود، به دلیل محدودیت پهنای باند هرگز نمی‌تواند کارایی واقعی خود را ارائه دهد. از سوی دیگر، استفاده از اسلات‌های پرظرفیت مانند x16 برای کارت‌های سبک (مثل USB یا صدا) عملاً هدر دادن منابع ارزشمند مادربرد سرور است. بنابراین، تطبیق صحیح کارت و اسلات، تضمین‌کننده بهره‌وری و پایداری سرور خواهد بود.
بیشتر بخوانید <<>> خطای مادربرد سرور
Bifurcation در PCIe، تقسیم Laneها برای انعطاف‌پذیری بیشتر
یکی از قابلیت‌های پیشرفته در معماری PCIe که معمولاً کمتر به آن توجه می‌شود، Bifurcation یا تقسیم Laneهاست. به زبان ساده، مادربرد یا CPU می‌تواند یک اسلات PCIe با تعداد Lane زیاد (مثلاً x16) را به چند اسلات کوچکتر تقسیم کند (مثلاً دو x8 یا چهار x4). این ویژگی در سرورها اهمیت ویژه‌ای دارد، چون امکان نصب کارت‌های متنوع‌تر و مدیریت بهینه منابع سخت‌افزاری را فراهم می‌کند.
چرا Bifurcation اهمیت دارد؟
در بسیاری از سرورها، مخصوصاً مدل‌های رکمونت، فضای فیزیکی محدود است. با استفاده از Bifurcation می‌توان در همان فضای محدود، چندین کارت NVMe یا کارت شبکه نصب کرد.
برخی کارت‌های توسعه مثل کارت‌های U.2/U.3 NVMe یا RAID Controllerهای چندپورت تنها در صورتی کار می‌کنند که اسلات PCIe به درستی تقسیم‌بندی شده باشد.
به کمک این قابلیت، مدیران IT می‌توانند بین حداکثر پهنای باند (x16 برای یک کارت GPU) یا توزیع پهنای باند (4 کارت NVMe روی یک اسلات x16) انتخاب کنند.
مثال عملی در سرورها
- بدون Bifurcation: یک کارت GPU روی اسلات x16 → تمام 16 Lane در اختیار GPU قرار می‌گیرد.
- با Bifurcation (x4x4x4x4): همان اسلات x16 به چهار کارت SSD NVMe اختصاص داده می‌شود.
- با Bifurcation (x8x8): می‌توان دو کارت شبکه یا RAID پرسرعت روی یک اسلات نصب کرد.
جدول نمونه حالت‌های Bifurcation
| اسلات اصلی | حالت تقسیم‌بندی | کاربرد رایج |
|---|---|---|
| PCIe x16 | x16 (بدون تقسیم) | نصب GPU یا FPGA پرقدرت |
| PCIe x16 | x8 + x8 | نصب دو کارت شبکه یا RAID |
| PCIe x16 | x8 + x4 + x4 | ترکیب کارت شبکه + NVMe |
| PCIe x16 | x4 + x4 + x4 + x4 | نصب چهار SSD NVMe پرسرعت |
| PCIe x8 | x4 + x4 | دو کارت ذخیره‌سازی میان‌رده |
نکات کلیدی برای مدیران IT
- پشتیبانی مادربرد سرور و CPU حیاتی است. همه سرورها امکان Bifurcation ندارند. باید از طریق BIOS/UEFI فعال شود.
- رایزرها (Riser Cards) معمولاً برای استفاده از Laneهای تقسیم‌شده در سرورهای رکمونت مورد نیاز هستند.
- برنامه‌ریزی بر اساس Workload: اگر بار کاری شما GPUمحور است، تقسیم Laneها منطقی نیست؛ اما برای استوریج‌های پرسرعت، Bifurcation بهترین گزینه است.
رایزرها و نقش آنها در سرورها
در سرورهای رکمونت، فضای محدود و ارتفاع کم کیس باعث می‌شود که نصب کارت‌های طولانی یا چندین کارت به‌صورت مستقیم روی مادربرد دشوار باشد. اینجاست که رایزر کارت (Riser Card) وارد عمل می‌شود.
رایزر کارت یک برد واسط است که اسلات‌های PCIe مادربرد را به صورت افقی یا زاویه‌دار منتقل می‌کند تا کارت‌های توسعه در فضای محدود سرور نصب شوند.
کاربرد رایزرها
- استفاده بهینه از فضا: کارت‌های طولانی GPU یا شتاب‌دهنده‌ها می‌توانند روی رایزر نصب شوند و در ارتفاع محدود رک جای بگیرند.
- تقسیم Lane و Bifurcation: برخی رایزرها با قابلیت تقسیم Laneها (Bifurcation) عرضه می‌شوند تا چند کارت روی یک اسلات x16 نصب شوند.
- تهویه و مدیریت حرارت: جابجایی کارت‌ها و افزایش فاصله بین آنها جریان هوا را بهبود می‌دهد و دمای سرور را کنترل می‌کند.
- انعطاف‌پذیری در طراحی سرور: مدیران IT می‌توانند ترکیب کارت‌های شبکه، GPU و ذخیره‌سازی را بهینه کنند.
بررسی انواع رایزرها
Riser PCIe مدل Tandberg Data RDX QuikStor Drive Enclosure 8636-RDX : مناسب نصب کارت‌های ذخیره‌سازی در رک با فضای محدود، پشتیبانی از x8 و x16.
رایزرهای HPE مخصوص مادربردهای ProLiant Gen10/Gen11: امکان نصب کارت‌های GPU و RAID Controller با Bifurcation و پشتیبانی از NVMe.
این محصولات نمونه‌ای از رایزرهایی هستند که به مدیران IT اجازه می‌دهند بدون تغییر مادربرد، کارت‌های متنوع را نصب و مدیریت کنند و بهینه‌ترین استفاده را از فضای رک داشته باشند.
| مدل رایزر | تعداد اسلات | نوع اسلات | کاربرد رایج |
|---|---|---|---|
| Riser Horizontal x16 | 1 | PCIe x16 | نصب GPU یا FPGA طولانی |
| Riser Vertical x8 | 1 | PCIe x8 | کارت شبکه یا RAID Controller |
| Riser Bifurcation x16→4x4 | 4 | PCIe x4 | نصب چهار SSD NVMe |
| Riser ترکیبی زاویه‌دار | 2 | PCIe x8 + x16 | ترکیب کارت شبکه + GPU |
نکات کلیدی برای مدیران IT
- قبل از ارتقا سرور اچ پی ، سازگاری رایزر با مادربرد و کیس رک را بررسی کنید.
- توان کارت‌ها و محدودیت‌های توان سرور را در نظر بگیرید؛ کارت‌های GPU یا شتاب‌دهنده ممکن است نیازمند کانکتورهای 6/8 پین روی رایزر باشند.
- رایزرها ابزار اصلی استفاده بهینه از Bifurcation و تخصیص Lane در محیط‌های رکمونت هستند و باعث می‌شوند مدیران IT بیشترین بهره را از سخت‌افزار ببرند.
سازگاری، عملکرد و عیب‌یابی در محیط‌های چندکارت سرور
نصب و استفاده از چند کارت PCIe در یک سرور کاری پیچیده‌تر از چیزی است که به نظر می‌رسد. بسیاری از مدیران IT، با تصور اینکه هر کارت به سادگی روی هر اسلات نصب می‌شود، با مشکلاتی روبه‌رو می‌شوند که می‌تواند بر کارایی و پایداری کل سرور تأثیر بگذارد. در این بخش، نکات فنی و عملی حیاتی برای سازگاری، مدیریت کارایی و عیب‌یابی ارائه می‌شود.
سازگاری نسلی و تخصیص Laneها
- نسل PCIe: کارت‌ها و مادربردها در نسل‌های مختلف ارائه می‌شوند: Gen3, Gen4, Gen5 و Gen6. هر نسل سرعت متفاوتی دارد. اگر کارت Gen4 روی اسلات Gen3 نصب شود، تنها با پهنای باند Gen3 کار می‌کند.
- تخصیص Laneها: هر کارت PCIe برای عملکرد بهینه به تعداد مشخصی Lane نیاز دارد. در محیط چندکارت، مجموع Laneهای مورد نیاز نباید از ظرفیت مادربرد بیشتر باشد، در غیر این صورت برخی کارت‌ها یا با محدودیت عملکرد مواجه می‌شوند یا شناسایی نمی‌شوند.
مادربرد HPE ProLiant Gen10 دارای اسلات‌های x16 است. اگر دو کارت NVMe x8 روی یک اسلات نصب شوند، لازم است بررسی شود که مادربرد قابلیت Bifurcation x16→x8+x8 را پشتیبانی کند.
استفاده از Bifurcation برای محیط چندکارت
Bifurcation به شما اجازه می‌دهد یک اسلات طولانی (x16) را به چند اسلات کوچکتر تقسیم کنید.
فعال‌سازی Bifurcation از طریق BIOS/UEFI انجام می‌شود و همه کارت‌ها باید این حالت را پشتیبانی کنند.
مادربرد Supermicro X13 با یک اسلات x16 می‌تواند چهار کارت NVMe x4 را پشتیبانی کند. در صورت عدم فعال‌سازی Bifurcation، تنها یک کارت شناسایی خواهد شد.
Bifurcation برای نصب همزمان کارت شبکه، RAID Controller و NVMe بسیار مفید است و انعطاف‌پذیری سرور را افزایش می‌دهد.
رایزرها و مدیریت فضای فیزیکی
رایزر کارت‌ها برای سرورهای رکمونت ضروری هستند تا کارت‌ها در فضای محدود نصب شوند.
رایزرهای افقی و زاویه‌دار (مثل Tandberg Data 8636-RDX یا رایزرهای HPE Gen10/Gen11) این امکان را می‌دهند که کارت‌ها به صورت بهینه جایگذاری شده و تهویه مناسب داشته باشند.
- مدیریت حرارت: کارت‌های GPU و RAID پرتوان دمای بالایی تولید می‌کنند؛ فاصله بین کارت‌ها و جریان هوای کافی ضروری است.
- برنامه‌ریزی فیزیکی: قبل از نصب، مدیران IT باید موقعیت کارت‌ها، نوع رایزر و جهت جریان هوا را در نظر بگیرند.
عیب‌یابی مشکلات رایج در محیط چندکارت
کارت شناسایی نمی‌شود: معمولاً ناشی از محدودیت Lane، عدم پشتیبانی Bifurcation یا نصب اشتباه رایزر است.
کاهش کارایی کارت: کارت روی اسلات نسل پایین‌تر نصب شده یا با گلوگاه Lane مواجه است.
خطاهای حرارتی: کارت‌ها به هم نزدیک هستند یا جریان هوا کافی نیست.
Firmware و درایور: ناسازگاری Firmware کارت با مادربرد یا نسخه BIOS باعث مشکلات شناسایی و عملکرد می‌شود.
روش حل: بررسی تعداد Lane، نسل PCIe، فعال بودن Bifurcation، نصب صحیح رایزر و به‌روزرسانی Firmware و BIOS.
نکات عملی و توصیه‌های پیشرفته برای مدیران IT
- بررسی دقیق Lane Allocation: قبل از نصب، لیست کارت‌ها و نیاز Lane آنها را تهیه و با ظرفیت مادربرد تطبیق دهید.
- فعال کردن Bifurcation در BIOS: مطمئن شوید که همه کارت‌ها از تقسیم Lane پشتیبانی می‌کنند.
- انتخاب رایزر مناسب: رایزر باید با نوع کارت، طول و توان مصرفی سازگار باشد و فاصله کافی برای تهویه فراهم کند.
- کنترل دما و جریان هوا: در محیط‌های چند کارت، از سنسورهای دما و جریان هوا استفاده کنید تا Thermal Throttle رخ ندهد.
- به‌روزرسانی Firmware و درایورها: مشکلات شناسایی و عملکرد کارت‌ها اغلب با به‌روزرسانی Firmware و BIOS رفع می‌شود.
- برنامه‌ریزی برق و توان: کارت‌های GPU و RAID پرتوان نیازمند کانکتورهای اضافی و توان مناسب هستند؛ همیشه منابع برق سرور را در نظر بگیرید.
چک‌لیست جامع انتخاب اسلات و رایزر PCIe مناسب بر اساس کاربرد سرور
برای اطمینان از عملکرد بهینه کارت‌های توسعه در سرور، مدیران IT باید چند نکته کلیدی را در نظر بگیرند. این چک‌لیست به شما کمک می‌کند تا انتخاب اسلات و رایزر مناسب را با توجه به کاربرد سرور و نوع کارت‌ها انجام دهید.
تعیین نوع و نسل کارت‌ها
- GPU و شتاب‌دهنده‌ها: حداقل PCIe x16، ترجیحاً Gen4 یا Gen5.
- کارت شبکه پرسرعت: x8 یا x16، بر اساس پهنای باند مورد نیاز (10/25/100GbE).
- کارت‌های ذخیره‌سازی NVMe: x4 یا x8، بهتر است از Bifurcation و نسل PCIe پشتیبانی کند.
- کارت‌های جانبی ساده: x1، Gen3 کافی است.
بررسی تعداد و تخصیص Lane
محاسبه مجموع Laneهای مورد نیاز کارت‌ها و مقایسه با ظرفیت مادربرد.
استفاده از Bifurcation برای نصب چند کارت روی یک اسلات بلند (x16).
بررسی پشتیبانی مادربرد و CPU سرور از Bifurcation و حالت‌های تقسیم Lane.
انتخاب رایزر مناسب
فضای محدود رک: رایزرهای افقی یا زاویه‌دار (مثل Tandberg Data 8636-RDX یا رایزرهای HPE Gen10/Gen11).
چند کارت همزمان: رایزرهایی که Bifurcation پشتیبانی می‌کنند.
تهویه و جریان هوا: فاصله کافی بین کارت‌ها و جهت نصب کارت‌ها برای کاهش دما.
بررسی محدودیت‌های برق و توان
کارت‌های GPU و RAID پرتوان نیاز به کانکتورهای 6/8 پین دارند.
ظرفیت پاور سرور باید توان کارت‌ها و سایر سخت‌افزارها را تأمین کند.
بررسی سازگاری Firmware و BIOS
به‌روزرسانی Firmware کارت‌ها و مادربرد برای حل مشکلات شناسایی و کارایی.
فعال‌سازی Bifurcation و تنظیمات Lane Allocation در BIOS/UEFI.
تست عملکرد و پایش دما
پس از نصب کارت‌ها، عملکرد آنها را با ابزارهای مانیتورینگ سخت‌افزار بررسی کنید.
دما و جریان هوا را کنترل کنید تا از Thermal Throttle جلوگیری شود.
جدول نمونه چک‌لیست عملی
| کاربرد سرور | نوع کارت | اسلات پیشنهادی | تعداد Lane | نسل PCIe | رایزر پیشنهادی |
|---|---|---|---|---|---|
| GPU / AI / HPC | NVIDIA A100 | PCIe x16 | 16 | Gen4/Gen5 | HPE Gen10/Gen11 x16 |
| ذخیره‌سازی NVMe | SSD U.2/U.3 | PCIe x4/x8 | 08-آوريل | Gen3/Gen4 | Tandberg Data 8636-RDX |
| کارت شبکه پرسرعت | 10/25/100GbE | PCIe x8/x16 | 16-اوت | Gen3/Gen4 | HPE Gen10 x8 |
| RAID Controller / HBA | SAS/SATA | PCIe x8 | 8 | Gen3/Gen4 | HPE Gen10 x8 |
| کارت جانبی ساده | USB / Sound | PCIe x1 | 1 | Gen3 | بدون نیاز به رایزر |
این چک‌لیست به مدیران IT امکان می‌دهد بدون آزمون و خطا و بدون نیاز به منابع متعدد، بهترین انتخاب اسلات و رایزر را برای سرور خود انجام دهند و از عملکرد بهینه سخت‌افزار اطمینان حاصل کنند.
بیشتر بخوانید <<>> راهنمای خرید مادربرد سرور hp
سوالات متداول درباره اسلات PCIe و رایزر در سرور
۱. PCIe چیست و چرا در سرورها اهمیت دارد؟
PCIe یک رابط پرسرعت برای اتصال کارت‌های توسعه به مادربرد است. در سرورها، سرعت و پایداری PCIe نقش حیاتی در عملکرد کارت‌های GPU، شبکه و ذخیره‌سازی دارد و به کاهش گلوگاه‌ها کمک می‌کند.
۲. تفاوت اسلات‌های x1، x4، x8 و x16 چیست؟
تفاوت اصلی در تعداد Lane است. هر Lane مسیر اختصاصی تبادل داده دارد و هرچه تعداد Lane بیشتر باشد، پهنای باند بالاتر می‌رود. انتخاب اسلات مناسب به نوع کارت و پهنای باند مورد نیاز بستگی دارد.
۳. نسل‌های PCIe چه تفاوتی با هم دارند؟
هر نسل PCIe (Gen1 تا Gen6) پهنای باند بیشتری نسبت به نسل قبل ارائه می‌کند. کارت‌ها و مادربردها معمولاً سازگار به عقب هستند؛ یعنی کارت نسل بالاتر می‌تواند روی اسلات نسل پایین‌تر کار کند اما با سرعت نسل پایین‌تر.
۴. Bifurcation چیست و چه کاربردی دارد؟
Bifurcation به تقسیم یک اسلات طولانی PCIe به چند اسلات کوچکتر گفته می‌شود. این قابلیت برای نصب چند کارت NVMe، کارت شبکه یا RAID Controller روی یک اسلات x16 مفید است و انعطاف‌پذیری سرور را افزایش می‌دهد.
۵. رایزر کارت چه نقشی در سرورهای رکمونت دارد؟
رایزر سرور اسلات PCIe مادربرد را به موقعیت دیگری منتقل می‌کند تا کارت‌ها در فضای محدود سرور نصب شوند. رایزرها به نصب کارت‌های طولانی، مدیریت حرارت و استفاده بهینه از Bifurcation کمک می‌کنند.
۶. مشکلات رایج در نصب چند کارت PCIe چیست؟
- کارت شناسایی نمی‌شود → ناشی از محدودیت Lane یا عدم پشتیبانی Bifurcation.
- کاهش کارایی کارت → استفاده از نسل پایین‌تر PCIe یا گلوگاه Lane.
- حرارت بالا → فاصله ناکافی بین کارت‌ها یا جریان هوای ناکافی.
- ناسازگاری Firmware → مشکلات شناسایی یا عملکرد کارت‌ها.
۷. چگونه بهترین اسلات و رایزر را برای سرور انتخاب کنیم؟
با توجه به نوع کارت، تعداد کارت‌ها، نسل PCIe، پهنای باند مورد نیاز، محدودیت فضا و توان مصرفی، می‌توان از چک‌لیست انتخاب اسلات و رایزر استفاده کرد. محصولات موجود مثل Tandberg Data 8636-RDX یا رایزرهای HPE Gen10/Gen11 گزینه‌های عملی و تست‌شده هستند.
جمع‌بندی و نکات پایانی
اسلات‌های PCIe نقش حیاتی در عملکرد، مقیاس‌پذیری و انعطاف‌پذیری سرورها ایفا می‌کنند. انتخاب صحیح اسلات و رایزر نه تنها بر کارایی کارت‌های توسعه تأثیر می‌گذارد، بلکه در بهره‌وری کل سیستم و طول عمر سرور نیز نقش دارد.
نکات کلیدی که در این مقاله بررسی شد
شناخت پایه‌ای PCIe برای مدیران IT و متخصصان سرور اهمیت بالایی دارد، زیرا این رابط پرسرعت جایگزین استانداردهای قدیمی‌تر مانند PCI و PCI-X شده و با معماری Point-to-Point امکان تبادل داده مستقیم بین کارت‌ها و پردازنده را فراهم می‌کند. اسلات‌های PCIe در انواع مختلف از x1 تا x32 ارائه می‌شوند و تعداد Lane هر اسلات تأثیر مستقیم بر پهنای باند و کاربرد کارت‌ها دارد. همچنین، نسل‌های مختلف PCIe از Gen1 تا Gen6 تفاوت سرعت قابل توجهی دارند و سازگاری بین کارت‌ها و اسلات‌ها باید به دقت بررسی شود تا کارایی سرور حفظ شود.
کاربرد هر اسلات نیز بسته به نوع کارت متفاوت است؛ کارت‌های شبکه، ذخیره‌سازی، GPU و کارت‌های جانبی باید با اسلات مناسب تطبیق داده شوند. قابلیت Bifurcation و مدیریت Laneها امکان نصب چند کارت روی یک اسلات را فراهم می‌کند و انعطاف‌پذیری سرورهای رکمونت را افزایش می‌دهد. استفاده از رایزرهای افقی و زاویه‌دار، مانند Tandberg Data 8636-RDX و رایزرهای HPE Gen10/Gen11، به مدیریت فضای محدود و تهویه مناسب کمک می‌کند. علاوه بر این، بررسی سازگاری Firmware و BIOS، کنترل دما و استفاده از چک‌لیست عملی برای انتخاب اسلات و رایزر، ابزارهای حیاتی برای جلوگیری از مشکلات عملکردی و تصمیم‌گیری دقیق مدیران IT هستند.
توصیه نهایی برای مدیران IT
- قبل از ارتقاء یا نصب کارت‌های جدید، نیازهای پهنای باند، تعداد Lane و نسل PCIe را بررسی کنید.
- از رایزرهای مناسب برای محیط‌های رکمونت استفاده کنید و جریان هوا و دما را مدیریت کنید.
- تنظیمات Bifurcation و Lane Allocation را در BIOS بررسی و فعال کنید.
- Firmware و درایور کارت‌ها و مادربرد را به‌روز نگه دارید تا سازگاری و عملکرد بهینه تضمین شود.
با رعایت این نکات، مدیران IT می‌توانند بالاترین بهره‌وری و پایداری را از سرورهای خود کسب کنند و مطمئن باشند که تمام کارت‌های توسعه به صورت بهینه عمل می‌کنند.
