در ساختارهای حرفه‌ای دیتاسنتر و محیط‌های پردازشی با بار کاری بالا، استفاده از کارت‌های توسعه مانند کارت‌های گرافیک محاسباتی (GPU)، کارت شبکه‌های پرسرعت (NIC)، کارت‌های ضبط ویدئویی یا حتی کنترلرهای NVMe، به شدت رایج است. اما سرورها به‌طور پیش‌فرض دارای تعداد محدودی اسلات PCIe هستند و این موضوع به‌ویژه در سرورهای دو یونیتی مانند HPE ProLiant DL380 Gen10 تبدیل به یک محدودیت می‌شود.

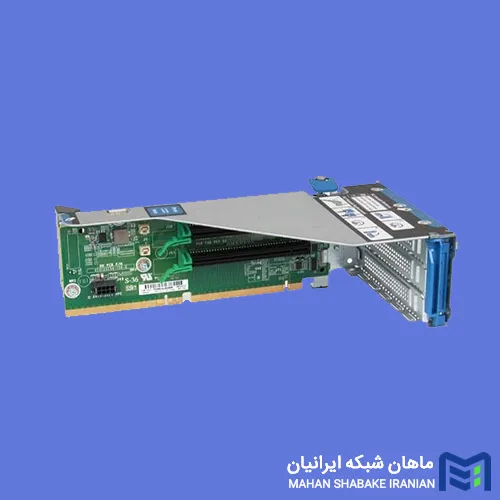

کارت رایزر HPE DL38X Gen10 x16 Tertiary Riser Kit با پارت نامبر 826700-B21، برای غلبه بر این محدودیت طراحی شده است. این کارت به عنوان سومین رایزر قابل نصب در سرور HP ، یک اسلات PCIe Gen3 x16 با پهنای باند کامل به اضافه می‌کند. این قابلیت به مدیران شبکه اجازه می‌دهد بدون تغییر در ابعاد فیزیکی، قدرت توسعه‌پذیری سرور خود را به شکل قابل توجهی افزایش دهند.
این بررسی تخصصی به شما کمک می‌کند تا با مشخصات فنی، کاربردها، مزایا، نحوه نصب و مقایسه این رایزر با سایر رایزرها آشنا شوید و تصمیم بهینه‌تری در خرید و پیاده‌سازی بگیرید.
مشخصات فنی کارت رایزر سرور HPE DL38X Gen10 x16 Tertiary 826700-B21
| ویژگی | توضیحات |
|---|---|
| نام محصول | HPE DL38X Gen10 x16 Tertiary Riser Kit |
| پارت نامبر (PN) | 826700-B21 |
| نوع رایزر | Tertiary (سومین رایزر قابل نصب) |
| نوع اسلات افزوده شده | 1x PCI Express Gen3 x16 |
| سرورهای سازگار | HPE ProLiant DL380 Gen10 / DL385 Gen10 |
| ابعاد فیزیکی (میلی‌متر) | 241.3 طول × 241.3 عرض × 63.5 ارتفاع |
| وزن تقریبی | 680 گرم |
| جنس بدنه | آلیاژ فلزی + PCB با پوشش محافظ EMI |
| موقعیت نصب در کیس سرور | بخش انتهایی شاسی، پشت مادربرد، در موقعیت سوم |
| نیاز به نصب قبلی رایزر Primary و Secondary | دارد |
این رایزر برای نصب نیازمند آن است که دو رایزر اصلی (Primary و Secondary) قبلاً در سرور نصب شده باشند؛ چرا که فقط در آن صورت مدار تغذیه و مسیرهای ارتباطی PCIe آن فعال می‌شوند.
کاربردها و مزایای کارت رایزر HPE 826700-B21
کارت رایزر HPE 826700-B21 با افزودن یک اسلات PCIe Gen3 x16 به سرورهای سری DL38X Gen10، امکان ارتقاء و توسعه سخت‌افزاری را بدون نیاز به تغییر در ساختار فیزیکی سرور فراهم می‌سازد. این رایزر به مدیران IT اجازه می‌دهد تا از ظرفیت‌های پردازشی و ارتباطی بیشتری مانند نصب کارت‌های گرافیک حرفه‌ای، کارت‌های شبکه با سرعت‌های بالا یا کنترلرهای ذخیره‌سازی پیشرفته بهره‌مند شوند. طراحی دقیق، سازگاری کامل با فرم‌فاکتور سرور و حفظ جریان هوای مؤثر در داخل شاسی، این رایزر را به یک گزینه ایده‌آل برای گسترش زیرساخت در دیتاسنترهای مدرن تبدیل کرده است. از جمله مزایای این کارت رایزر:
افزایش تعداد اسلات‌های توسعه PCIe
مهم‌ترین مزیت این رایزر، فراهم کردن یک اسلات پرسرعت PCIe Gen3 x16 واقعی است. این اسلات از لحاظ پهنای باند، حداکثر ظرفیت انتقال اطلاعات را فراهم می‌کند (تا 16 گیگاترنسفر بر ثانیه در هر لاین)، که مناسب برای استفاده در سناریوهای سنگین شبکه‌ای یا پردازشی است.
پشتیبانی از کارت‌های پیشرفته
از جمله کارت‌هایی که می‌توان روی این رایزر نصب کرد:
- کارت‌های گرافیک حرفه‌ای مانند NVIDIA Quadro RTX, NVIDIA A100 , AMD Instinct
- کارت‌های شبکه 10/25/40/100 GbE از برندهای Intel و Mellanox
- کارت‌های ذخیره‌سازی NVMe U.2/U.3 PCIe
- کارت‌های Capture Video یا AI Inference
افزایش انعطاف‌پذیری در چینش سخت‌افزار
با نصب این رایزر، کاربران قادر خواهند بود بدون نیاز به تغییر کیس، پاور یا مادربرد، یک کارت توسعه‌ی اضافی را به سرور اضافه کنند. این موضوع در پروژه‌های مخصوص هوش مصنوعی، پردازش تصویر یا رندرینگ اهمیت زیادی دارد.
حفظ استانداردهای خنک‌سازی
رایزر Tertiary در موقعیتی نصب می‌شود که در مسیر مستقیم جریان هوای جلویی به عقبی قرار ندارد؛ این طراحی موجب می‌شود که کارت نصب‌شده روی آن، تأثیر منفی روی تهویه هوا و دمای قطعات اطراف نداشته باشد.
نحوه نصب کارت رایزر x16 Tertiary 826700-B21 در سرور HPE DL38X Gen10
نصب این رایزر ساده است اما نیاز به دقت دارد. مراحل کلی نصب به شرح زیر است:
- خاموش کردن کامل سرور و قطع برق
- باز کردن کاور سرور با رعایت نکات ایمنی ESD
- بررسی موقعیت نصب رایزر سوم در قسمت پشتی مادربرد (سمت راست شاسی سرور)
- خارج کردن محافظ فلزی اسلات سوم و جاگذاری رایزر روی پین‌های اتصال
- محکم کردن پیچ‌ها و اطمینان از اتصال کامل PCB به مادربرد
- نصب کارت PCIe روی رایزر و چفت‌کردن آن با گیره یا پیچ‌های مخصوص
- بستن کاور و اتصال مجدد برق
- بررسی شناسایی کارت در ILO یا سیستم‌عامل پس از بوت
حتماً قبل از نصب، دفترچه راهنمای سرور HPE DL380 Gen10 را مطالعه کنید و BIOS را به آخرین نسخه ارتقا دهید.
مقایسه رایزرهای Primary، Secondary و Tertiary
| ویژگی | Primary Riser | Secondary Riser | Tertiary Riser (826700-B21) |
|---|---|---|---|
| موقعیت نصب | نزدیک CPU اول | کنار CPU دوم | انتهای شاسی سرور |
| تعداد اسلات | 2 الی 3 اسلات PCIe | 1 یا 2 اسلات PCIe | فقط 1x PCIe x16 |
| پیش‌نیاز نصب | ندارد | نیاز به Primary | نیاز به Primary و Secondary |
| کاربردها | نصب کارت RAID، GPU، کارت شبکه | NVMe SSDs، کارت شبکه | نصب کارت‌های خاص با پهنای باند بالا |
| تداخل با جریان هوا | متوسط | متوسط | کمترین تداخل حرارتی |
مشکلات رایج پس از نصب رایزر HPE 826700-B21 و راه‌حل‌های عملی
| مشکل رایج | علت احتمالی | راه‌حل |
|---|---|---|
| کارت نصب‌شده شناسایی نمی‌شود | نصب ناقص رایزر یا ناسازگاری BIOS | به‌روزرسانی BIOS، بررسی نشست کامل رایزر |
| خطای برق هنگام بوت | پاور ناکافی برای تأمین انرژی کارت نصب‌شده | ارتقای پاور، بررسی محدودیت برق PCIe |
| کاهش سرعت کارت به x8 یا x4 | مادربرد محدود به مسیرهای PCIe | استفاده از کارت‌های سازگار و نصب در اسلات مناسب |
| گرم شدن بیش از حد کارت | عدم تهویه مناسب یا کارت پرفشار | نصب فن اضافی یا انتخاب کارت با توان حرارتی پایین |
سرورهای سازگار با کارت رایزر HPE DL38X Gen10 x16 Tertiary Riser Kit
کارت رایزر HPE DL38X Gen10 x16 Tertiary Riser Kit با پارت نامبر 826700‑B21 به‌صورت اختصاصی برای سرورهای نسل دهم خانواده DL38X طراحی شده است. این رایزر تنها در مدل‌هایی قابل استفاده است که مادربرد آن‌ها دارای اسلات رایزر سوم (Tertiary) و مسیرهای فعال PCIe برای اسلات x16 باشد. همچنین نصب این رایزر منوط به وجود دو رایزر قبلی (Primary و Secondary) در شاسی سرور است.
مدل‌های سازگار تأییدشده توسط HPE
- HPE ProLiant DL380 Gen10 Base / Entry / Performance
- HPE ProLiant DL385 Gen10 (هم نسخه‌های EPYC-based)
این رایزر مخصوص سرورهای دو یونیتی (2U) از سری DL38X Gen10 طراحی شده و در مدل‌های DL360 یا ML110/ML350 قابل استفاده نیست. پیش از خرید و نصب، پیشنهاد می‌شود شماره سریال و Part Number سرور را با جدول پشتیبانی قطعات HPE مطابقت دهید یا از کارشناسان فروش تیم ماهان شبکه مشاوره بگیرید.
توجه: این رایزر در مدل‌های نسل یازدهم (Gen11) یا سرورهای Tower قابل نصب نیست و ممکن است باعث عدم شناسایی کارت PCIe یا حتی در صورت عدم تطابق منجر به آسیب به مادربرد سرور اچ پی شود .
قیمت کارت رایزر HPE DL38X Gen10 x16 Tertiary Riser Kit
کارت رایزر HPE DL38X Gen10 x16 Tertiary Riser Kit با توجه به تخصصی بودن و کاربرد ویژه‌اش، یکی از قطعاتی است که معمولاً با موجودی محدود و نوسان بالا در بازارهای جهانی عرضه می‌شود. عوامل مختلفی مانند منطقه جغرافیایی، شرایط تأمین قطعات، میزان تقاضا در بازار دیتاسنتر و تغییرات موجودی انبارهای HPE در قیمت کارت رایزر HPE DL38X Gen10 x16 Tertiary Riser Kit تأثیرگذارند. در فروشگاه‌های آنلاین بین‌المللی نیز مشاهده می‌شود که این رایزر اغلب در دسته اقلام کم‌موجود یا غیرقابل سفارش قرار دارد.
در بازار ایران نیز، این قطعه با توجه به شرایط واردات، محدودیت‌های گمرکی و نوسانات نرخ ارز، دارای ثبات قیمتی نیست و در بیشتر موارد به صورت استعلامی عرضه می‌شود. درصورت نیاز به خرید و استعلام قیمت کارت رایزر HPE DL38X Gen10 x16 Tertiary Riser Kit 826700-B21 با کارشناسان ماهان شبکه ایرانیان در ارتباط باشید.
سؤالات متداول
1. کارت رایزر Tertiary چیست و چه تفاوتی با رایزرهای Primary و Secondary دارد؟
رایزر Tertiary (ثالث) به‌عنوان سومین ماژول توسعه PCIe در سرورهای DL38X Gen10 عمل می‌کند. برخلاف رایزرهای Primary و Secondary که به‌طور پیش‌فرض روی برخی مدل‌ها نصب هستند، رایزر ترشیاری معمولاً به‌صورت انتخابی خریداری و نصب می‌شود و فقط یک اسلات PCIe x16 اضافه می‌کند. این رایزر تنها زمانی قابل استفاده است که دو رایزر قبلی در سرور نصب شده باشند.
2. این رایزر با چه مدل‌هایی از سرور سازگار است؟
رایزر 826700-B21 به‌طور خاص برای استفاده در سرورهای HPE ProLiant DL380 Gen10 و DL385 Gen10 طراحی شده است. برخی مدل‌های این سری مثل Base، Entry و Performance نیز از آن پشتیبانی می‌کنند. برای اطمینان بیشتر، بهتر است با بررسی دفترچه راهنمای مادربرد یا مشورت با متخصص، سازگاری دقیق را بررسی کنید.
3. چه نوع کارت‌هایی را می‌توان روی این رایزر نصب کرد؟
با توجه به اینکه این رایزر یک اسلات PCIe Gen3 x16 با پهنای باند کامل فراهم می‌کند، می‌توان کارت‌های متنوعی را روی آن نصب کرد، از جمله:
- کارت گرافیک‌های حرفه‌ای (GPU)
- کارت شبکه‌های 10/25/40/100GbE
- کنترلرهای NVMe یا SAS
- کارت‌های Capture Video یا AI Inference
4. آیا این رایزر مستقیماً به مادربرد وصل می‌شود یا نیاز به کابل دارد؟
خیر، این رایزر از نوع plug-in direct mount است و مستقیماً روی اسلات مخصوص روی مادربرد نصب می‌شود. نیاز به هیچگونه کابل یا آداپتور جداگانه ندارد.
5. آیا نصب این رایزر نیاز به تغییر در پاور یا تهویه دارد؟
در اکثر موارد، نیازی به ارتقای پاور نیست؛ اما اگر کارت توسعه‌ای که روی آن نصب می‌کنید مصرف برق بالایی دارد (مثل GPU)، باید اطمینان حاصل شود که پاور سرور توان مورد نیاز را تأمین می‌کند. از نظر تهویه نیز، این رایزر به‌گونه‌ای طراحی شده که کمترین تأثیر را روی جریان هوای داخلی سرور داشته باشد.
6. چرا کارت نصب‌شده روی این رایزر در سیستم شناسایی نمی‌شود؟
این مشکل ممکن است به دلیل:
- نصب ناقص رایزر یا کارت توسعه
- نیاز به به‌روزرسانی BIOS/ILO
- یا محدودیت در مسیرهای PCIe مادربرد باشد.
برای رفع مشکل، رایزر و کارت را دوباره بررسی کرده و در صورت نیاز، سیستم‌عامل و فریم‌ویر را به‌روزرسانی کنید.
کلام آخر
اگر با محدودیت در تعداد اسلات‌های PCIe در سرور HPE ProLiant DL380 Gen10 یا DL385 Gen10 روبه‌رو هستید، رایزر 826700‑B21 راه‌حل مطمئن و تأییدشده‌ای از سوی HPE است. این کارت با نصب آسان، طراحی مهندسی‌شده، و پشتیبانی از کارت‌های توسعه پرقدرت، انتخابی ایده‌آل برای محیط‌های حرفه‌ای دیتاسنتر، رندرینگ، ذخیره‌سازی و محاسبات سنگین است.
